16273平米26层高级住宅楼小区采暖施工大样图

  • 建筑类别:住宅建筑
  • 建筑类型:高层建筑
  • 建筑设计面积:16273.43平方米
  • 地上楼层:26
  • 地下室:车库
  • 设计阶段:施工图设计
  • 设计内容:采暖,换热站
  • 设计说明:有
  • 冷热源:热水锅炉
  • 采暖系统:散热器热水,低温热水地面辐射
  • 参考图纸:20-50张

附件详情

  • 设计施工说明
  • 资料目录
  • 主要设备材料表

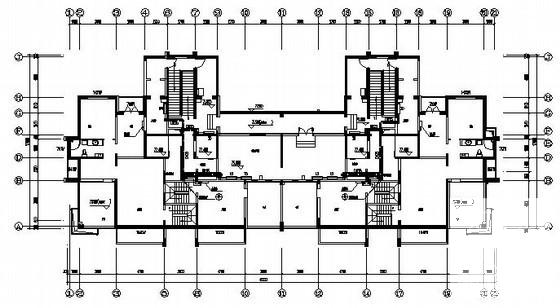

  • 散热器采暖平面图
  • 地板采暖平面图

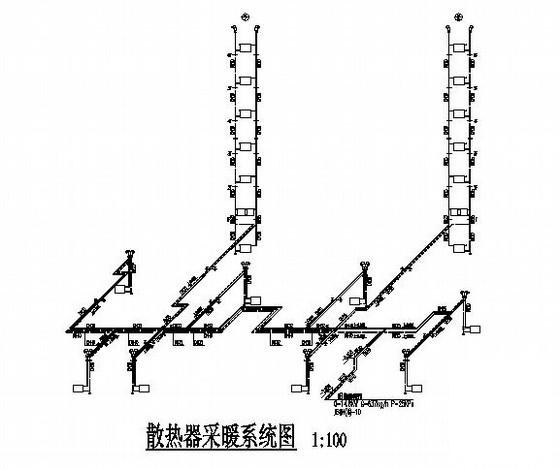

  • 散热器采暖系统图

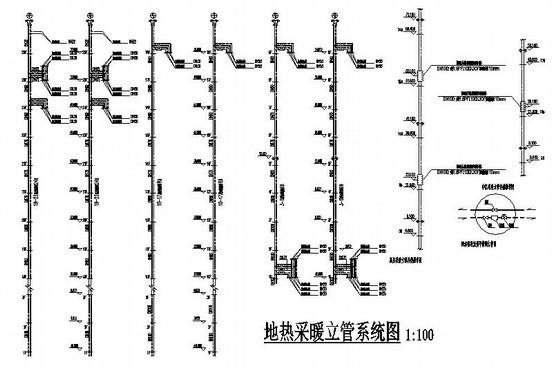

  • 地热采暖立管系统图
  • 地热采暖干管系统图
  • 换热站平面图
  • 换热站系统图
  • 大样图
  • 安装详图

附件详情

该项目为黑龙江省某高级住宅楼采暖项目,该工程建筑面积16273.43平米,系统总热负荷726.8KW。住宅楼为节能建筑,地下室库房和设备房,地上26层为住宅。该附件除住宅楼采暖外,还涉及物业办公楼的采暖系统和换热站的设计。
室外计算温度:-26℃,室内计算温度办公室:18℃,卫生间(带淋浴):25℃,无淋浴:16℃,楼梯间:15℃,厨房:16℃,库房设备房:15℃,大厅:16℃,车库:10℃。
系统划分:地下室及楼梯间采用散热器采暖,由市政热网直接供给。1至9层住宅为低区地热采暖,10至18层住宅为中区地热采暖,19至26层住宅为高区地热采暖。
采暖热源由市政热网经小区换热站供给,连续采暖,采暖形式地下室及楼梯间采用散热器采暖,供回水温度为70-50℃;住宅为低温热水地板辐射采暖,供回水温度为60-50℃。地热管材采用高密度聚乙烯PE-RT塑料管,规格D20X1.9mm,弯曲半径不小于8D。

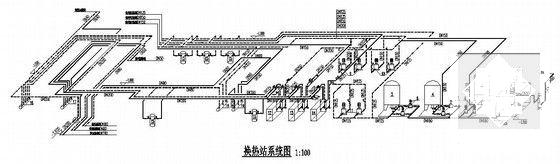

换热站系统:市政热网供热温度70-50℃,换热温度60-50℃。换热站内设板式换热器三组,分高中低三区,换热器工作压力1.6MPa .....图纸36张。

图5

图6

图7

图8

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

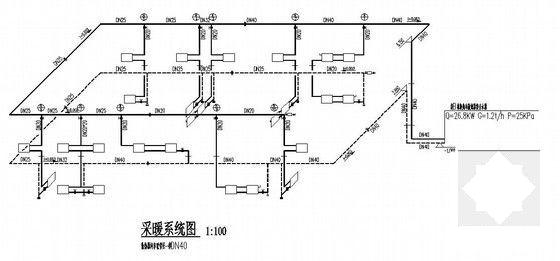

  • 住宅楼采暖 - 1
    住宅楼采暖 - 1
  • 住宅楼采暖 - 2
    住宅楼采暖 - 2
  • 住宅楼采暖 - 3
    住宅楼采暖 - 3
  • 住宅楼采暖 - 4
    住宅楼采暖 - 4
  • 住宅楼采暖 - 5
    住宅楼采暖 - 5
以上是部分截图,请下载附件后查看完整高清内容
