商住小区地上11层住宅楼采暖施工图纸
- 设计详细说明：有
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：11层
- 图纸设计深度：施工图
- 参考图纸：5张
- 设计年代：近代
- 设计内容：通风,采暖,防排烟
- 采暖系统：热水辐射
附件详情
该项目地上十一层，采暖供回水由小区换热站提供。采暖供回水温度为50/40℃，采暖系统为下供下回垂直双管系统。厨房及卫生间均设置通风道，机械排风。防烟楼梯间可利用开启的外窗自然排烟。合用前室不满足自然排烟，设机械加压送风机加压送风。
以下是附件的其中一部分截图，共2张，您也可以 搜索 更多您想要的资源
-

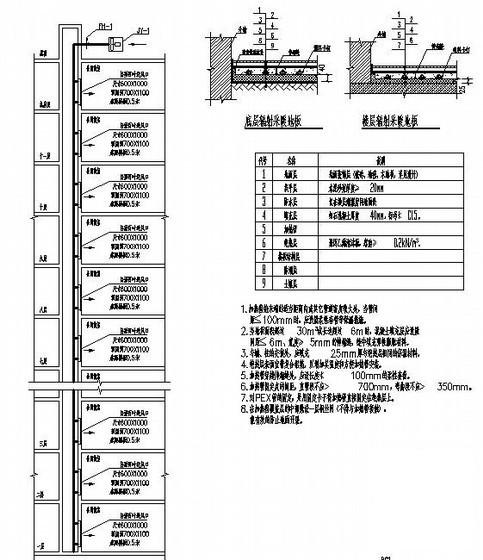

小区住宅施工图 - 1 -
小区住宅施工图 - 2
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-11-30
- 评论次数：0
- 浏览次数：0
- 文件大小：1.03 MB
- 收藏次数：0
-
文件名称：
附件-995858678685768887557.rar
小区住宅施工图下载
