11580平米地上3层保障中心空调通风施工图纸
- 设计详细说明：有
- 建筑类别：办公
- 建筑高度类型：多层建筑
- 建筑设计面积：11580平方米
- 建筑地上层数：3层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：16张
- 设计内容：空调,通风,防排烟
- 空调系统：空气-水系统
- 水系统：变流量,双管制,同程式
附件详情
后勤保障中心总建筑面积11580平方米，高度170米，为多层公共建筑建筑工地地下1层，地上3层，地下层战时为六级人防，平时主要用作车库、库房和泵房等设备用房1至2层为厨房及餐饮用房，3层为办公及物为管理用房。一层至三层采用风机盘管加新风系统，气流组织形式为上供上回空调水系统
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

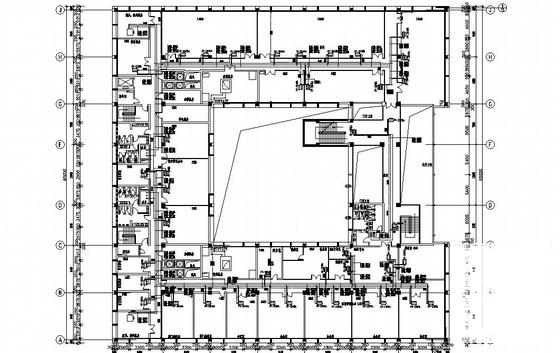

通风空调施工图 - 1 -

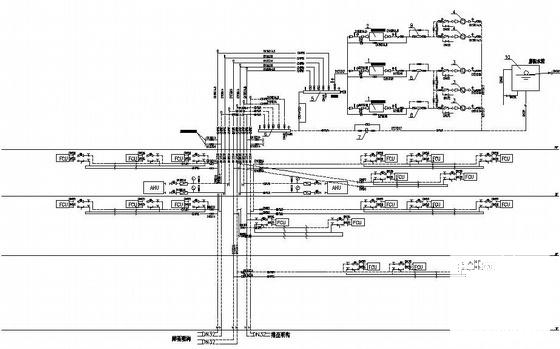

通风空调施工图 - 2 -

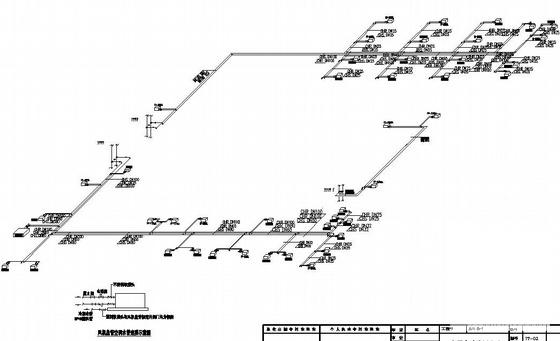

通风空调施工图 - 3 -

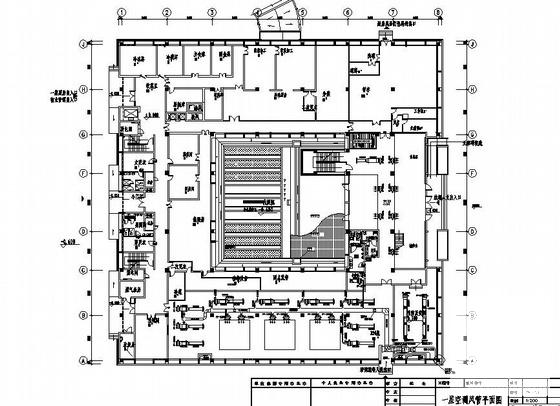

通风空调施工图 - 4
以上是部分截图，请下载附件后查看完整高清内容
