60061平米地上3层广场空调通风施工图纸
- 设计详细说明：有
- 建筑类别：商业
- 建筑高度类型：多层建筑
- 建筑设计面积：60061.4平方米
- 建筑地上层数：3层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：44张
- 设计内容：空调,通风,防排烟,其它
- 冷热源：电动压缩式冷水机组,空气源热泵
- 水系统：同程式
- 送风方式：散流器送风
- 项目所在地：江苏
附件详情
本项目位于江苏省无锡市锡山区，该项目由地下一层及地上三层组成，其中地下层为设备用房、车库及零售商铺，一二层为零售型商铺，超市和休闲茶座，三层为超市,健身娱乐和餐饮用房。总建筑设计面积：60061.4m2
该资料包含设计说明，空调通风平面图，系统图，机房图，剖面图等共47张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

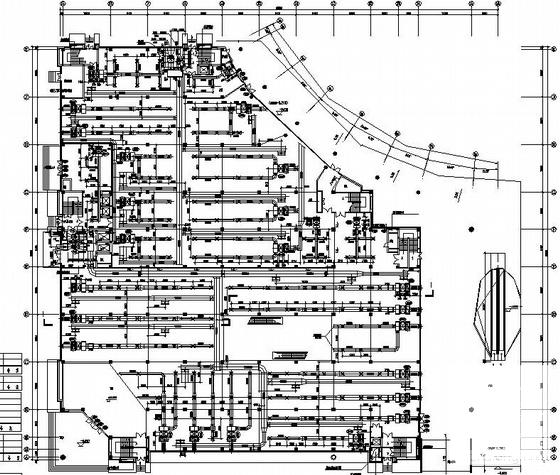

广场施工图 - 1 -

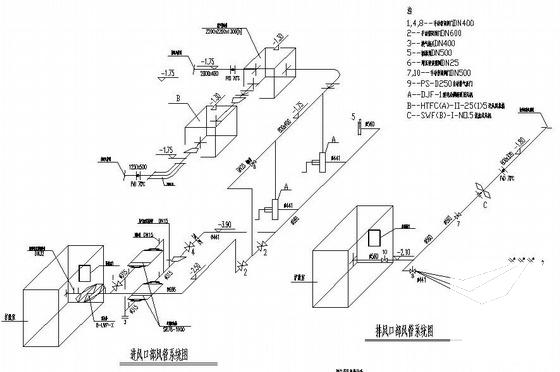

广场施工图 - 2 -

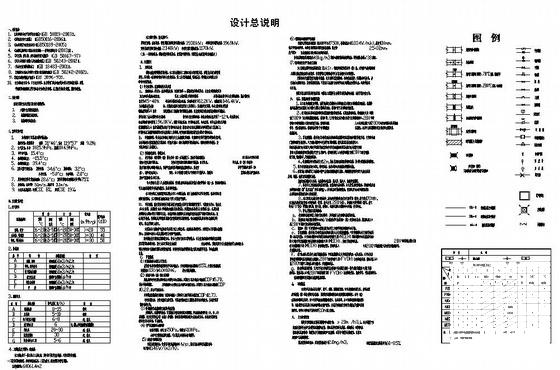

广场施工图 - 3 -

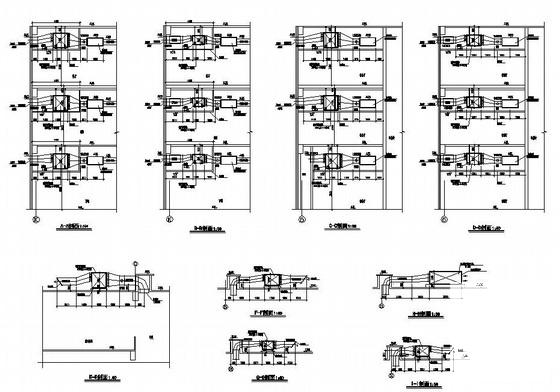

广场施工图 - 4
以上是部分截图，请下载附件后查看完整高清内容
