10000平米地上5层酒店附属楼空调施工图纸

附件详情

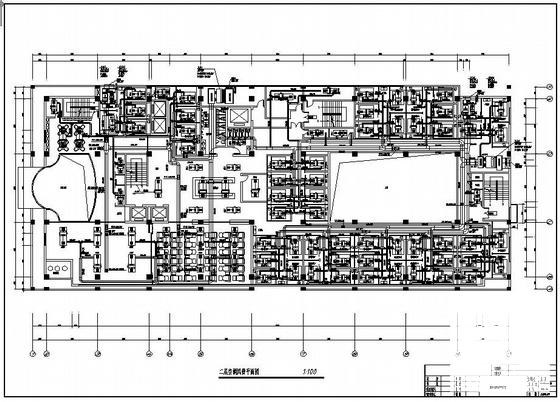

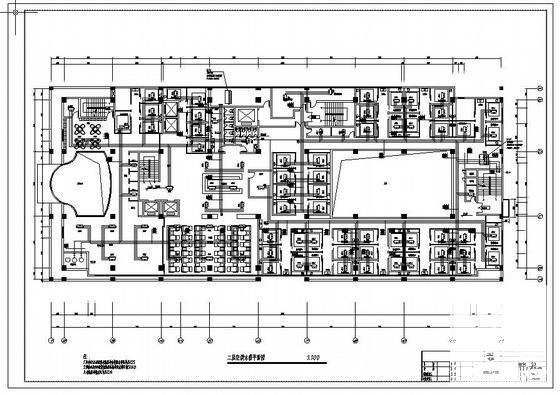

西安XXX酒店附属钻石加工中心楼(桑拿娱乐)地上部分共5层,局部4层,建筑高度为21.6米。该桑拿娱乐楼总建筑面积约一万平方米。该建筑由结构自然分成一区、二区。首层功能为桑拿、娱乐,二~五层功能为休闲、办公、健身场所。一区首层、二层层高5.4米,三~四层、四层夹层层高均为3.6米，二区层高均为5.4米。该资料的范围包括建筑的空调、通风、排烟等内容。
热源由酒店锅炉房统一提供，总热量为640KW，供回水温度为60/50°C系统首层~五层采用两管系统，立管异程，水平异程系统。建筑中层高较高，面积较大的区域，均采用全空气系统；需要独立控制且面积较小的区域采用了风机盘管加新风的系统。采用顶送或侧送的形式，回风集中设置，送风口采用散流器或双层百叶，回风口为单层百叶内衬过滤网。
