光翌实业红辐源生产基地项目办公楼结构电气设计

一、项目概要
  1. 该项目为北京市光翌实业有限责任公司红辐源生产基地项目办公楼
  2. 建设性质:办公建筑;建筑规模:小型,耐久年限:50年
  3. 总建筑面积:1416.91平方米,其中:首层建筑面积:452.40平方米;二层建筑面积:452.40平方米三层建筑面积:452.40平方米;水箱间建筑面积:59.71平方米4.建筑层数:地上三层,一层为展厅、餐厅、厨房,二层、三层为办公。
  4. 建筑高度:11.70米
  5. 建筑结构形式:框架结构
  6. 防火设计的建筑分类为:多层办公建筑。 地上耐火等级:二级
  7. 屋面防水等级:二级;
  8. .建筑节能符合规定。
二.墙体工程
  1. 此图例在图中为加气混凝土砌块。
  2. 混凝土等级、砂浆标号、结构构造柱及剪力墙定位详见结施。
  3. 所有管井层层封堵;其缝隙均采用不燃烧材料填塞密实。其缝隙均采用不燃烧材料填塞密实。
  4. 外墙应沿楼板位置设置宽度不小于300mm的岩棉保温材料,每层均应设置防火隔离带,做法选用J08J110。-L5屋面防护层应将保护层完全覆盖,防护层厚度不应小于3mm,外墙与屋面交接处500以上、人孔四周500处设隔离带。
三.门窗
  1. 建筑外门窗抗风压性能分级为4级,气密性能分级为6级,水密性能分级为3级,保温性能分级为8级,隔声性能分级为3级。
  2. 门窗玻璃的选用应执行<<建筑玻璃应用技术规程>>GB50345-2004
  3. 门窗立面均表示洞口尺寸,门窗加工尺寸要按照装修面厚度由承包方予以调整
  4. 外门窗采用塑钢中空玻璃,外门窗玻璃均采用无色透明中空玻璃,玻璃采用保温性能等级为6的中空玻璃,中空玻璃中空厚度为 外窗可开启面积>30%%mm,东西南北朝向的窗墙面积比小于0.4,要求玻璃的可见光透射比不应小于0.4
  5. 门上单块大于0.5m 的玻璃、窗上单块大于1.5m 玻璃隔断均为安全玻璃22玻璃隔断、全玻璃门的固定扇、落地窗在视线高度设醒目标志。
  6. 部分地上一层所有外门窗应加防盗护栏。
  7. 窗台低于900的窗均做防护栏杆,栏杆间距为110mm,高度为1100。
  8. 外门窗框与洞口之间的缝隙,采用聚氨酯填实,并用密封膏嵌缝。
  9. 门窗表中的数量不能作为订货的依据,门窗订货前应仔细与实际留洞大小和数量核实
四、图纸展示
一层柱平面图
一层梁配筋图
一层板配筋图
基础

水箱间电气平面图
一层

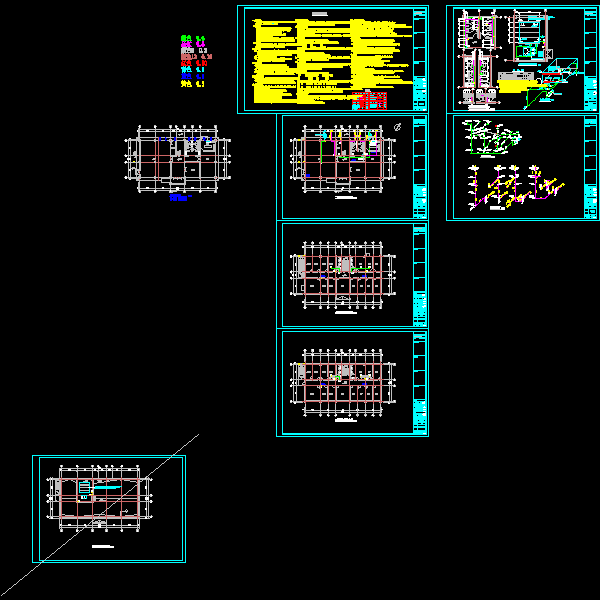

一层电气及接地平面图
一层电气及接地平面图

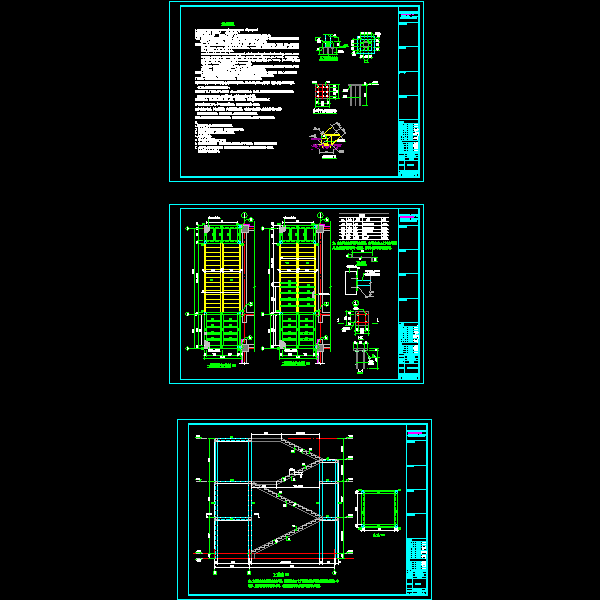

楼梯结构平面布置图
以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 光翌实业红辐源生产基地项目办公楼结构电气设计 - 1
    第 1 张图
  • 光翌实业红辐源生产基地项目办公楼结构电气设计 - 2
    第 2 张图
  • 光翌实业红辐源生产基地项目办公楼结构电气设计 - 3
    第 3 张图
  • 光翌实业红辐源生产基地项目办公楼结构电气设计 - 4
    第 4 张图
  • 光翌实业红辐源生产基地项目办公楼结构电气设计 - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
