东华大学松江校区体育中心电气CAD施工图纸

一、工程概述

该项目为东华大学松江校区体育馆.

二、设计内容

设计内容包括室内 ;防雷及接地系统;

三、电力设计

1.负荷等级

本项目篮球.排球.羽毛球.手球场地的照明用电负荷为二级负荷，疏散照明及应急照明为二级负荷，备用电源采用EPS.

其余用电负荷为三级负荷.

2.电源.配电电压及接地形式从校区内变配电所引一回低压电缆线路,照明等电压采用交流220/380V.带电导体系统的形式为三相四线制,采用TN-S系统接地形式,配电线路采用三相五线(L1.L2.L3.N.PE).

3.导线及敷设

电源进线采用YJV22-0.6/1KV型交联聚氯乙烯绝缘电力电缆穿SC管引入.低压配电柜的馈电电缆采用矿物电缆电缆沿桥架敷设。从桥架引出采用钢管暗敷设和明敷设,部分沿钢行架敷设.照明及插座的配电线路采用BV-0.45/0.75KV铜芯导线穿管敷设.当配线管路较长或有弯时,可适当加装接线盒.并符合规范要求 .

4.管径选择:BV2.5 2~4根,SC15、PC20;BV2.5 5~7根SC20、PC25。

5.照度标准:乒乓球室为750LX,羽毛球.手球.排球.篮球.武术等场地为300LX.

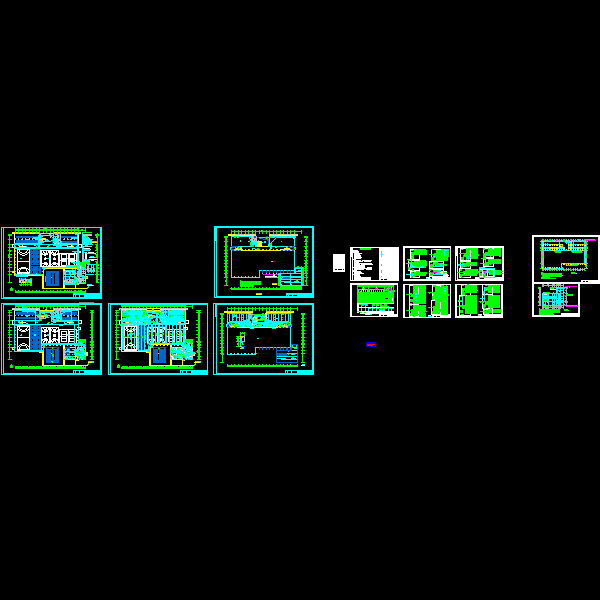

四、图纸展示

电气系统图3

电气系统图4

接地平面图

插座平面图

低压供电干线系统图

电气系统图

电气系统图2
