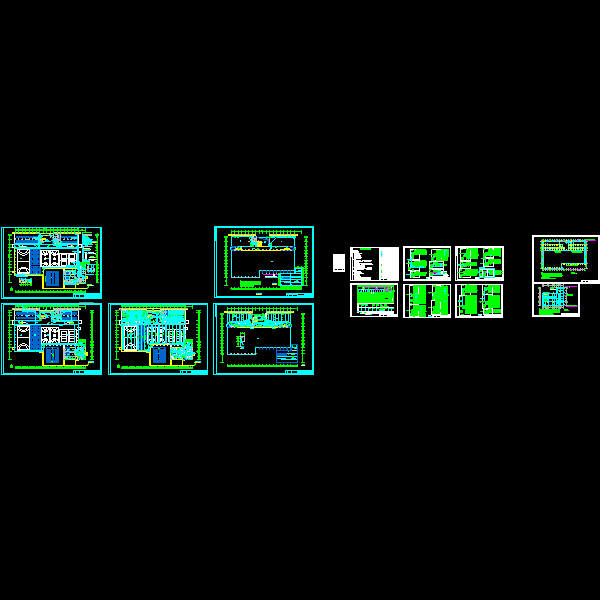

大学体育中心电气CAD施工图纸

电气设计说明

一. 工程概述

该项目为东华大学松江校区体育馆.

二. 设计内容

设计内容包括室内照明系统;防雷及接地系统;

三. 设计依据

1、《建筑物防雷设计规范》（GB50057-94）（2000年板）；

2.《供配电系统设计规范》（GB50052-95）；

3.《 规范》（GB50054-95）；

4.《民用建筑 》（JGJ/T16-92）；

5.《建筑 》（GB50034-2004）；

6.《照明设备合理用电标准》（DB31/178-1996）；

7.《民用建筑电线电缆防火设计规程》（DGJ08-93-2002）；

8.《低压用户电气装置规程》（DGJ08-100-2003）；

9.土建.给排水专业向电气专业提供的条件图及要求.

四. 电力设计

1、负荷等级其余用电负荷为三级负荷.备用电源采用EPS. 疏散照明及应急照明为二级负荷,本项目篮球.排球.羽毛球.手球场地的照明用电负荷为二级负荷.

2.电源.配电电压及接地形式带电导体系统的形式为三相四线制,采用TN-S系统接地形式,配电从校区内变配电所引一回低压电缆线路,照明等电压采用交流220/380V.线路采用三相五线(L1.L2.L3.N.PE).

3.导线及敷设矿物电缆电缆沿桥架敷设.低压配电柜的馈电电缆采用 电源进线采用YJV22-0.6/1KV型交联聚氯乙烯绝缘电力电缆穿SC管引入.当配线管路较长照明及插座的配电线路采用BV-0.45/0.75KV铜芯导线穿管敷设.从桥架引出采用钢管暗敷设和明敷设,部分沿钢行架敷设.加装接线盒.或有弯时,可适当并符合规范要求 .

4.管径选择：BV2.5 2~4根，SC15、PC20；BV2.5 5~7根SC20、PC25。

5.照度标准:乒乓球室为750LX,羽毛球.手球.排球.篮球.武术等场地为300LX.

五. 防雷.接地及等电位联结 按照<<建筑物防雷设计规范>>本建筑为第三类防雷建筑物.有关防雷及接地要求见防雷接地平面图.防雷接地.低压系统保护接地共用接地装置, 本建筑设总等电位联结,保护接地干线,接地端子,各种金属管道,建筑物金属构件等导电体相互连接.共用接地系统的接地电阻不大于1欧姆.矿物电缆的金属外保护层应与PE线做接地连接。 电缆桥架接地：采用-25X4热镀锌扁钢在桥架内敷设，下端与MEB连接，电缆桥架两端均可靠连接,可靠接地.

六. 其他说明

1、该资料不包括游泳池照明及接地系统,待专业设备公司另行设计.

2.灯具应根据建筑工程作适当调整.

3.施工时应按图纸施工,不明之处及时向设计人员提出,不得擅自修改设计.

4.该资料未提及的有关技术要求,应参照施工验收规范及国家与地方的相关标准图集执行.

七. 与本项目相关的国家与地方的标准图集(施工方自备图集)

1、<<等电位联结安装>> (02D501-2)

2.<<常用灯具安装>> (96D702-2)

3.<< 建筑物防雷设施安装>> (02D501-1)

插座平面图

低压供电干线系统图

电气系统图

基础接地平面图

一层电气干线平面图

照明平面图
