一、设计说明
工程名称:北京建安经营开发有限公司(通州区梨园镇小街村南)小区配电室工程
工程地址:通州区梨园镇小街村南
二、项目概要
新建住宅小区,主要用于保障房项目,规划总建筑面积约72160万平方米。
该项目供电范围:
5#、6#两座高层及7#楼锅炉房、配电室。
总建筑面积约40773平方米,其中地上36354平方米,地下4419平方米。
三、设计方案
1.新建小区配电室一座,变压器容量为2X630kVA。
2.自嘉州开闭站不同母线引两路高压电缆至小区配电室,为该配电室提供电源,高压侧无联络。
在该配电室高压侧不同母线分别预留开关;
3.低压两路进线,带联络;母线安装无功补偿并联电容器容量2x200kvar。
四、设备选择
1.高压柜采用高压开关柜。
2.主变压器选用SCB10-630/10型干式变压器,带外壳、风机及温控温显装置。
3.低压开关柜选用GFB -2008型开关柜。
4.低压电容器柜选用GFB -2008型开关柜。
五、计量方式
高供低量,安装远程采集装置
1.新装380/220V三相电度表1.5(6)A 两具(含防盗计量专用接线盒),附
CT 1000/5A x6 具。
六、接地方式
1、供电线路电压及接地方式:10kV经消弧线圈接地系统
工作接地与保护接地共用接地网,与建筑物总 网可靠连接,主接地网接地电阻值不大于0.5欧姆。
2.室内、外地线详见接地网线施工图。
七、图纸展示
封面

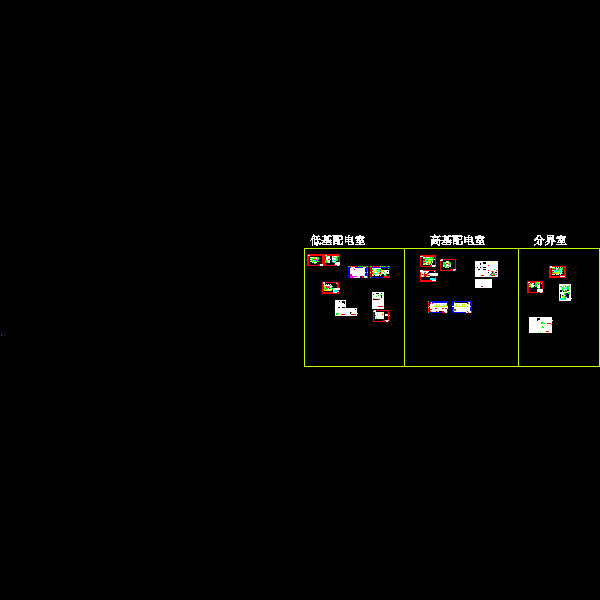

配电室图纸展示
