25米环形加热炉炉体结构设计施工图纸,共31张

  • 建筑类别:工业建筑
  • 图纸设计深度:施工图
  • 建筑设计结构形式:砌体结构,钢筋混凝土结构
  • 参考图纸:31张
  • 设计年代:近代

附件详情

某25米环形加热炉炉体结构设计图
该资料为:某25米环形加热炉炉体结构设计图
该资料包含:
25米环形加热炉炉体总图、外环展开图、内环展开图、外环烧嘴安装图、内环烧嘴安装图、装料炉门安装图、出料炉门安装图、装`出料炉门锚固爪布置图、外环检修门安装图、内环检修门安装图、内环观察门安装图、外环环缝检测门安装图、内环环缝检测门安装图、窥视孔安装图、烧咀砖共31张图纸。


以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

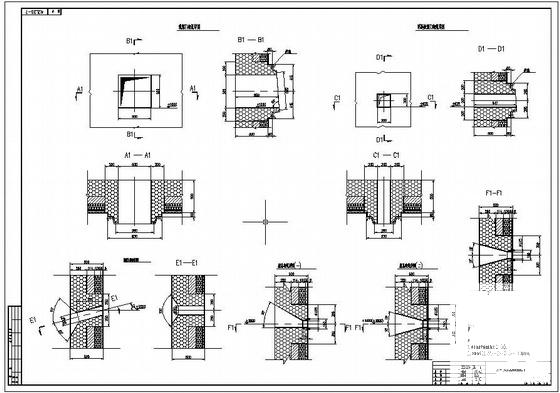

  • 加热炉结构 - 1
    加热炉结构 - 1

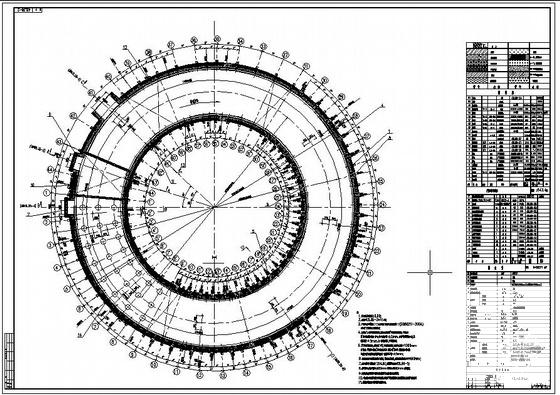

  • 加热炉结构 - 2
    加热炉结构 - 2
以上是部分截图,请下载附件后查看完整高清内容
