25米环形加热炉吊炉顶结构设计施工图纸,共33张

  • 建筑类别:工业建筑
  • 图纸设计深度:施工图
  • 建筑设计结构形式:砌体结构,钢筋混凝土结构
  • 特种结构:其他结构
  • 参考图纸:33张
  • 设计年代:近代

附件详情

某25米环形加热炉吊炉顶结构设计图
该资料为:某25米环形加热炉吊炉顶结构设计图
该资料包含:
25米环形加热炉吊炉顶材料表、25米环形加热炉吊炉顶总图、吊梁零件图、烧嘴安装图、烧嘴吊架、烧嘴吊钩、隔墙图、隔墙吊架、隔墙吊钩共33张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

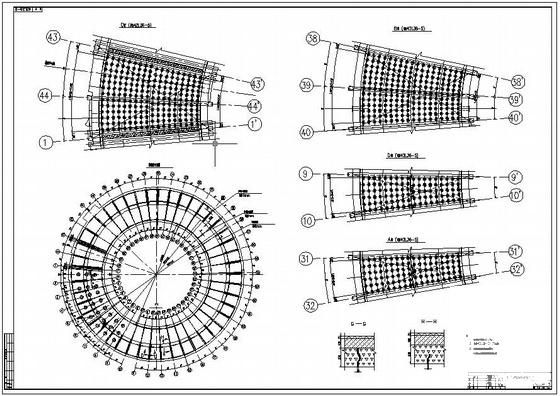

  • 加热炉结构 - 1
    加热炉结构 - 1

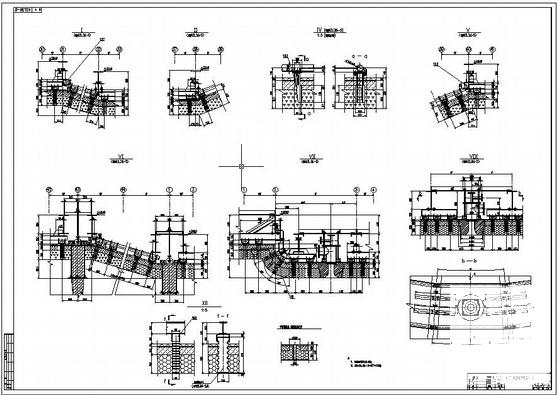

  • 加热炉结构 - 2
    加热炉结构 - 2

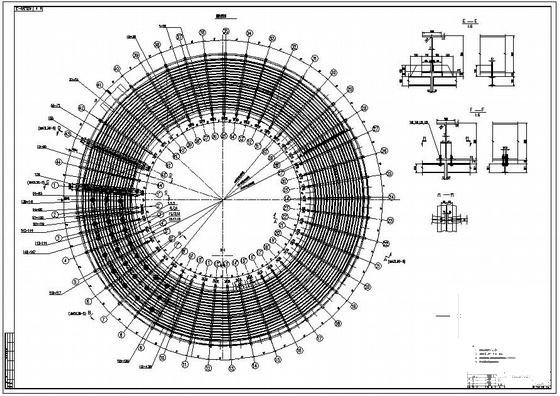

  • 加热炉结构 - 3
    加热炉结构 - 3

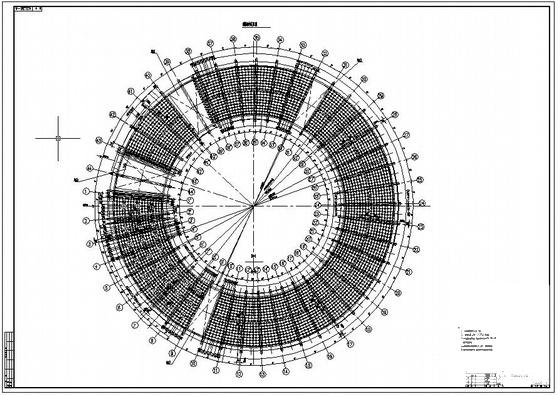

  • 加热炉结构 - 4
    加热炉结构 - 4
以上是部分截图,请下载附件后查看完整高清内容
