5层框架结构实验中学教学楼结构接CAD施工图纸（荷载计算简图纸等）

附件详情

重庆市某实验中学教学楼项目，地上5层，框架结构，基础形式为桩基础，基础设计等级为丙级，抗震设防烈度为7度。
教学楼总建筑面积7711平方米，总高度25.65m。

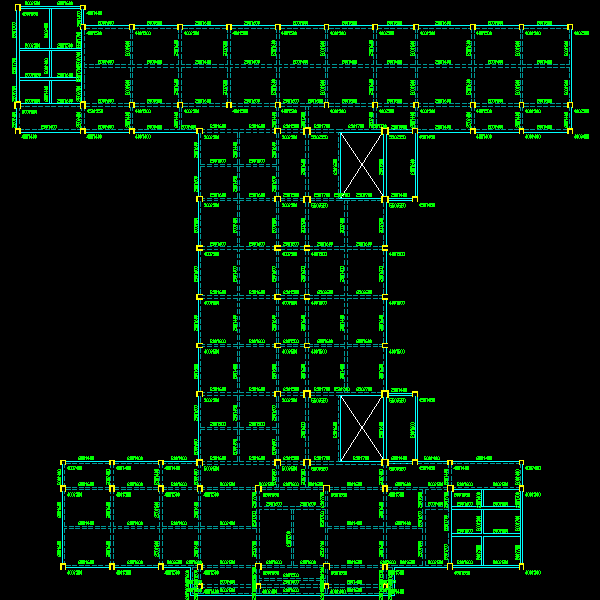

该资料包含：结构设计说明，桩基大样及基础设计说明，柱布置图，梁水平向、垂直向配筋图，板配筋图，构架层图，楼梯图，桩基计算书。

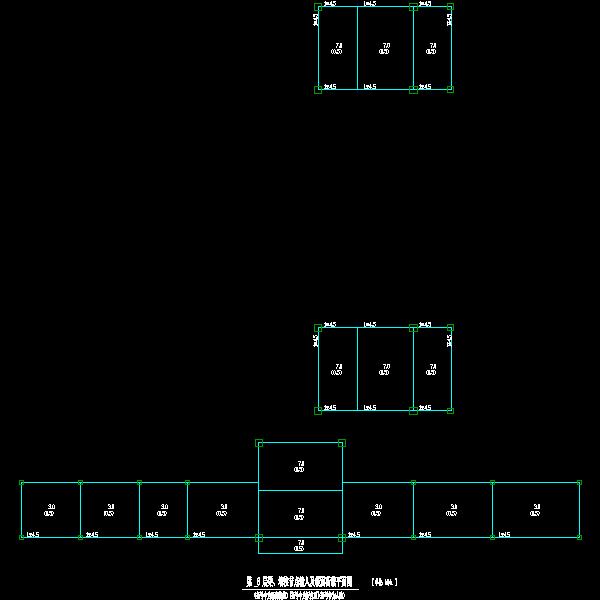

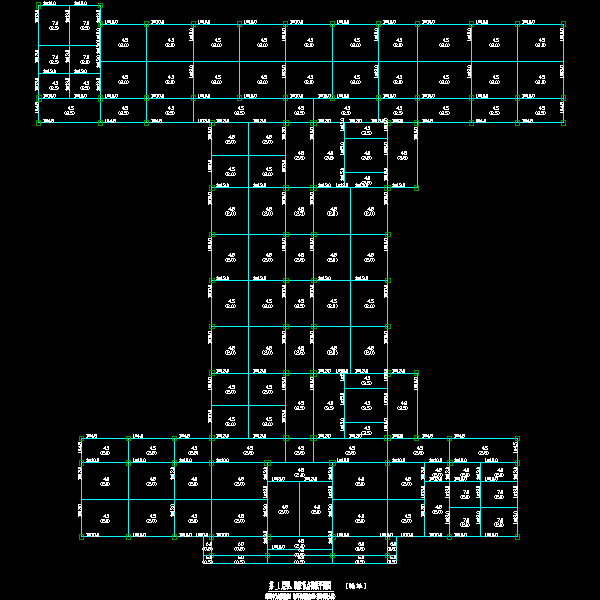

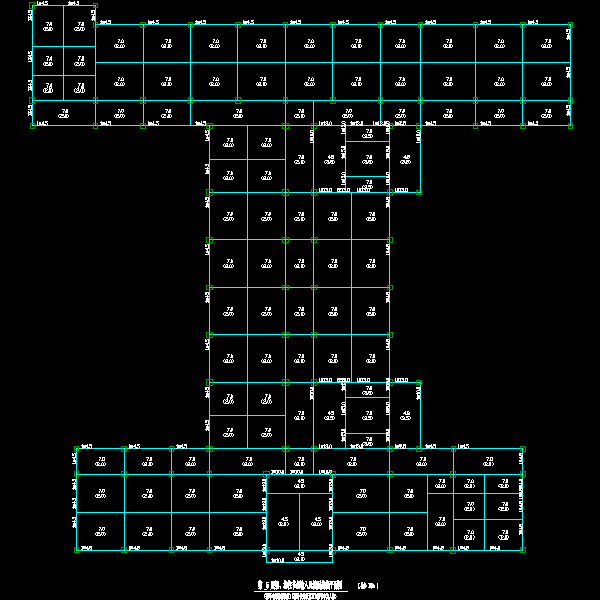

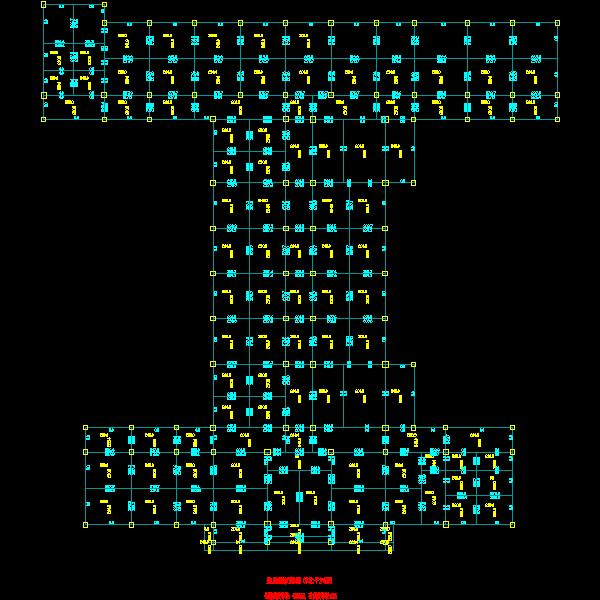

荷载平面图，各层板计算面积，混凝土构件配筋及应力简图，平面简图。
图纸共计20多张。
