4层钢混框架结构综合楼结构CAD施工大样图2015
-
建筑类别：办公
-
建筑高度：多层建筑
-
地上层数：4层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架
-
钢结构：其他结构
-
混合结构：其他结构
-
基础形式 ：独立基础,桩基础
-
结构安全等级：二级
-
地基基础设计等级：甲级
-
抗震设防烈度：6度抗震
-
风压：0.3kN/平方米
-
雪压：0.3kN/平方米
-
设计年代：近代
工程名称：
该项目总建筑面积为10647m2，主要包括：综合楼、附属设施（食堂），1#实验室及附属用房，2#实验室及附属用房；
本子项为综合楼
首层结构板平法施工图
基础顶~首层柱详图
结构平面模板及配筋图
基础结构平面布置图
二层结构板平法施工图
短柱基础大样图
楼梯结构剖面图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-

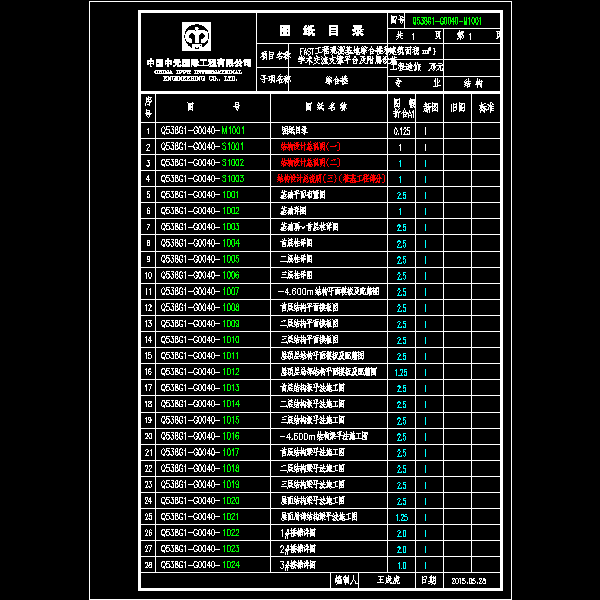

图纸目录.dwg -

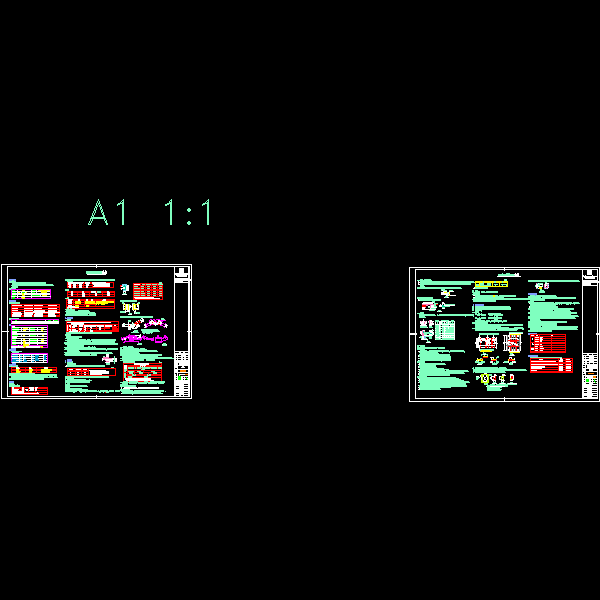

结构施工图总说明-综合楼.dwg -

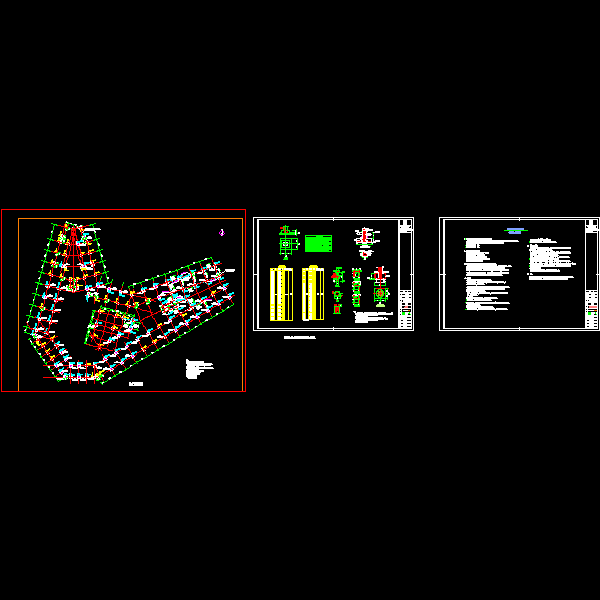

综合楼基础图.dwg -
综合楼楼梯详图.dwg -

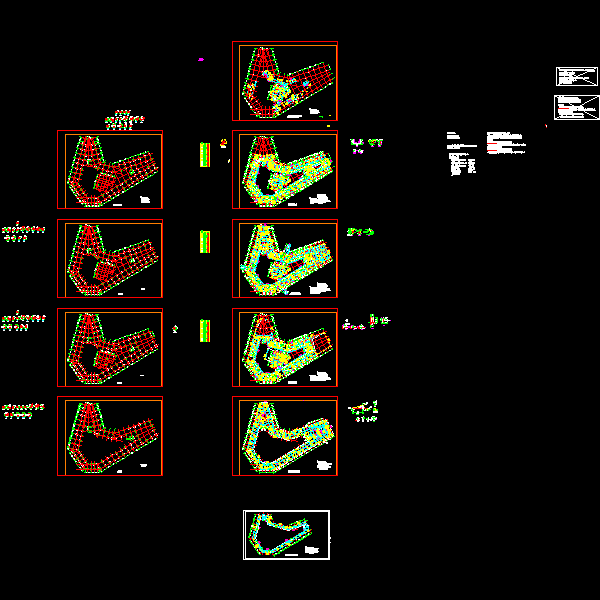

综合楼结构图.dwg
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-12-28
- 评论次数：0
- 浏览次数：0
- 文件大小：5.43 MB
- 收藏次数：0
-
文件名称：
附件-995895988080557987.zip
