5层办公楼不规则平面结构施工方案图纸（CAD）
-
建筑类别：办公
-
地上层数：5层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架
-
基础形式 ：桩基础
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：8度抗震
该项目为某五层办公楼不规则平面结构施工图。
结构平面布置不规则，为异形平面，非常有特点，楼梯布置也为异形楼梯。
混凝土结构办公楼施工图，结构图纸完整，包含所以平面及节点大样结构说明。
结构平面图
结构梁配筋图
结构基础平面图
楼梯布置图
异性楼梯大样
柱配筋图

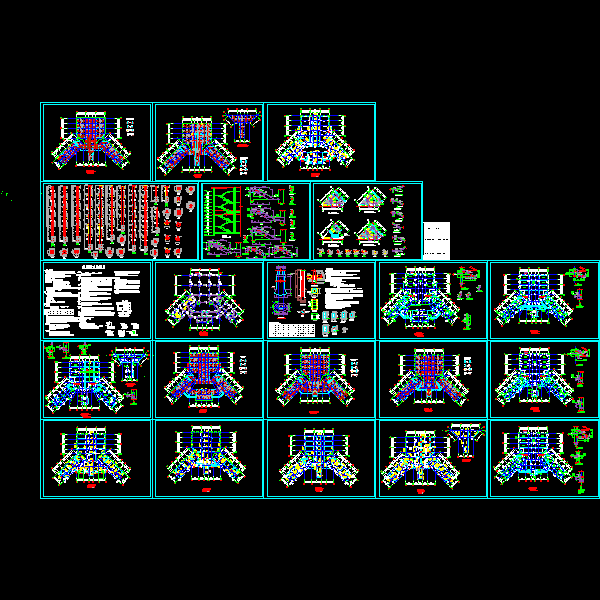

以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-
第 1 张图
以上是部分截图，请下载附件后查看完整高清内容
