办公楼冬季施工方案(测温孔平面布置图纸)

附件详情

  • 1.编制依据 1
  • 2.项目概要 1
  • 3.施工安排 2
  • 4.施工准备 4
  • 5.主要项目施工方法 6
  • 5.1土方回填工程 6
  • 5.2 钢筋工程 7
  • 5.3模板工程 7
  • 5.4 混凝土工程 8
  • 5.5脚手架工程 13
  • 5.6地下防水工程 13
  • 6.冬施质量措施及要求 13
  • 7.安全注意事项 14
  • 8.附录:混凝土的热工计算 15
  • 9.附图:
  • 1)二~顶层顶板、梁测温孔留置图
  • 2)二~顶层框架柱测温孔留置图

附件详情

4.2技术准备
4.2.1及时编制冬施方案,由技术向工长进行冬施交底;工长向外包队进行冬施交底。
4.2.2工地养护室按公司要求于冬施前准备到位,保证室内温度及湿度。
4.2.3由工地技术室安排专人进行气温观测,并作记录,同时与气象台保持联系,提前掌握天气情况,预防寒流袭击。
4.2.4测温:工地于11月1日起开始大气测温,测温百叶箱设置在距建筑物10m以外,通风条件好的地方,测温箱规格不小于300×300×400mm,箱体底板距地1.5m,外表面刷白色调和漆,里面放置U型温度计。
……
5.4混凝土工程
1)该项目混凝土工程采用综合蓄热法进行混凝土的养护工作。
墙、柱混凝土浇筑前后,在其模板背面格框内嵌聚苯板,防止热量损失过快,混凝土浇灌完毕后,混凝土顶面覆盖草帘,同条件养护混凝土试块达到“临界强度”值再进行模板的撤除。拆模后,墙、柱顶覆盖草帘,侧边及时裹塑料布及覆盖双层草帘保温。待混凝土的温度冷却到5℃,且与环境温度之差不大于20℃时,方可拆除保温。
……
5.4.5.2混凝土测温:
⑴测温孔留置:

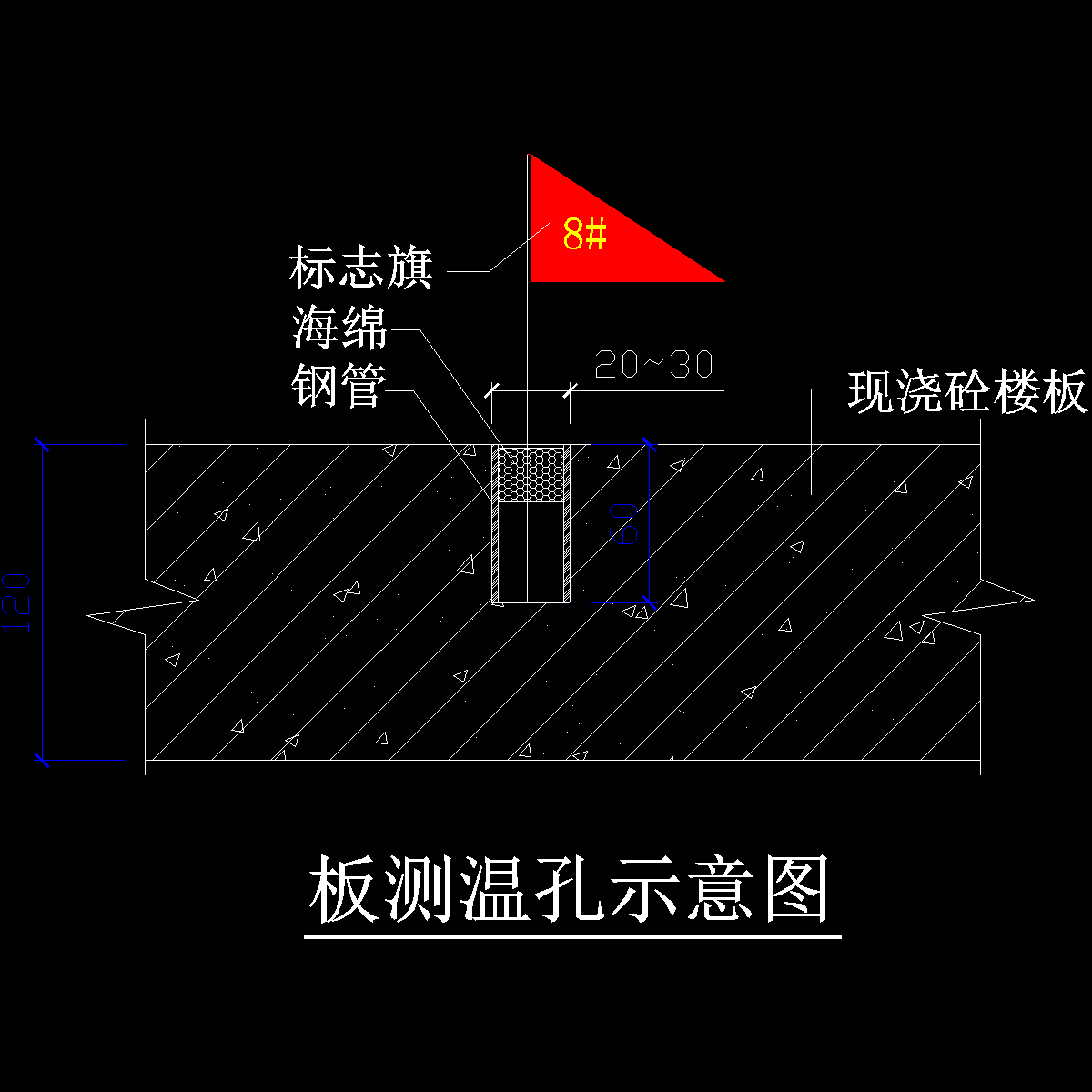

a.顶板测孔留置:每段按照主梁、次梁、边梁、板有代表性的位置布置,迎风面略多于背风面。按照测温孔位置下预埋钢管,板插入深度为1/2板厚,即5cm~6cm;然后插上测孔位置的标志小旗。
……
8.附录:混凝土的热工计算

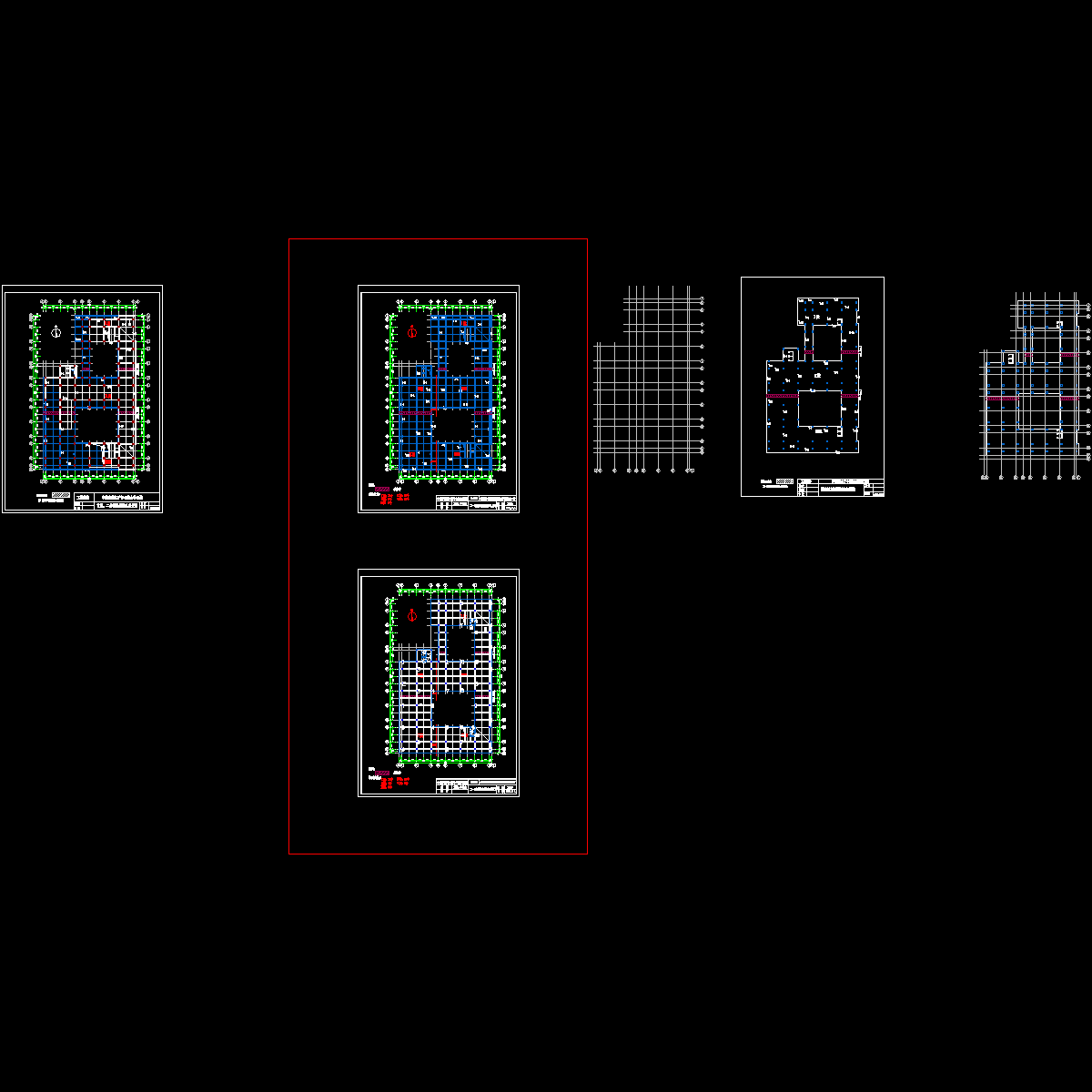

9.附图:1)二~顶层顶板、梁测温孔留置图
2)二~顶层框架柱测温孔留置图
20余页

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源
  • 测温孔.dwg
    测温孔.dwg
  • 测温孔布置图.dwg
    测温孔布置图.dwg
以上是部分截图,请下载附件后查看完整高清内容
