2孔8m钢筋混凝土板桥CAD施工方案图纸设计

附件详情 本桥老桥为3孔5m石拱桥,设计荷载:汽车-20、挂车-100;修建年代久远,达不到一级公路桥涵设计荷载技术标准,故本次施工图设计拆除重建。新建桥梁上部构造采用2孔8m钢筋砼板桥,与路线交角为90°,下部结构采用柱式墩、U台、扩大基础。   ……   主要材料:   1 、混凝土:上构预制钢筋砼空心板、搭板、桥面现浇层、墩柱,帽梁采用30号混凝土,墙式护栏、基础采用25号混凝土;   2、普通钢筋:采用Ⅰ级和Ⅱ级钢筋;   4、支座:球冠园板橡胶支座TCYB系列及TCYBF4滑板支座系列两种;   5、伸缩缝:采用暗埋式伸缩缝;   5、钢板:预埋钢板采用A3钢板;   6、桥面防水:采用YW防水层。   ……   共10张。 桥墩钢筋布置图
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 桥墩墩帽钢筋.dwg
    桥墩墩帽钢筋.dwg

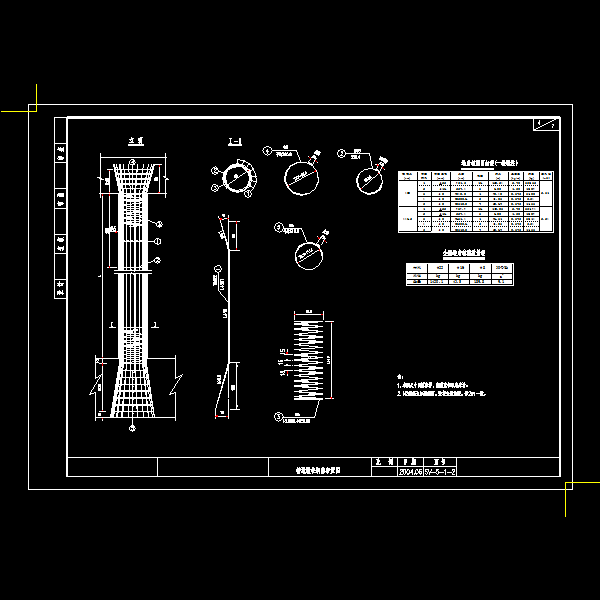

  • 桥墩钢筋.dwg
    桥墩钢筋.dwg

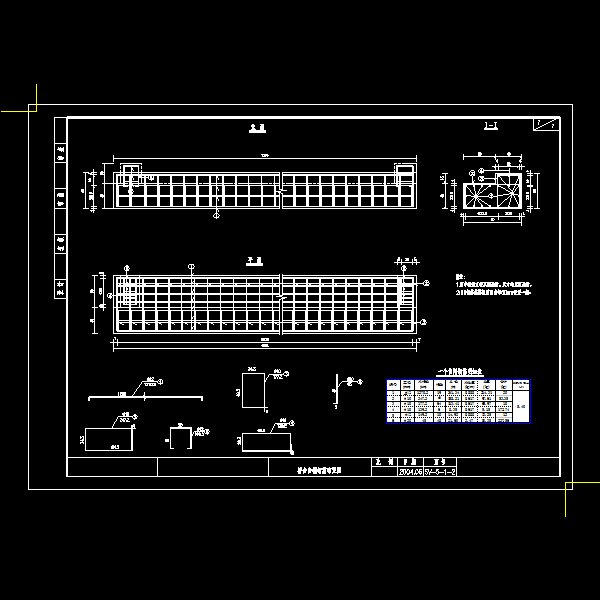

  • 桥墩扩大基础钢筋.dwg
    桥墩扩大基础钢筋.dwg

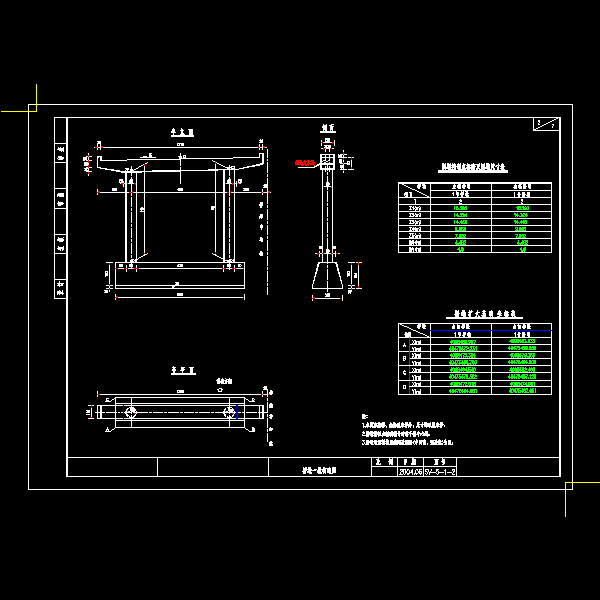

  • 桥墩一般.dwg
    桥墩一般.dwg

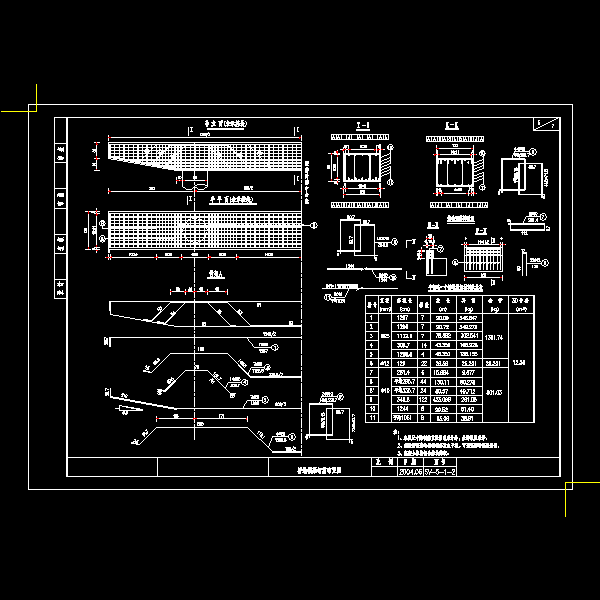

  • 桥台台帽钢筋布置.dwg
    桥台台帽钢筋布置.dwg
  • 桥台一般构造图.dwg
    桥台一般构造图.dwg
以上是部分截图,请下载附件后查看完整高清内容
