现浇钢筋混凝土实心板桥CAD施工图纸设计（15张）

附件详情

汽车荷载：公路－I级；
桥梁宽度：0.5m栏杆 1.5m人行道 24.0m行车道 1.5m人行道 0.5m栏杆，全宽28.0m；
地震动峰值加速度：0.15g
上部结构型式为1孔-6.0米（右交角90°)现浇钢筋混凝土实心板，下部结构为U型桥台扩大基础，桥全长为15.4米。桥宽为0.5m栏杆 1.5m人行道 24.0m行车道 1.5m人行道 0.5m栏杆，全宽28.0米。伸缩缝采用微量简易伸缩缝。支座采用1厘米厚油毛毡

设计说明

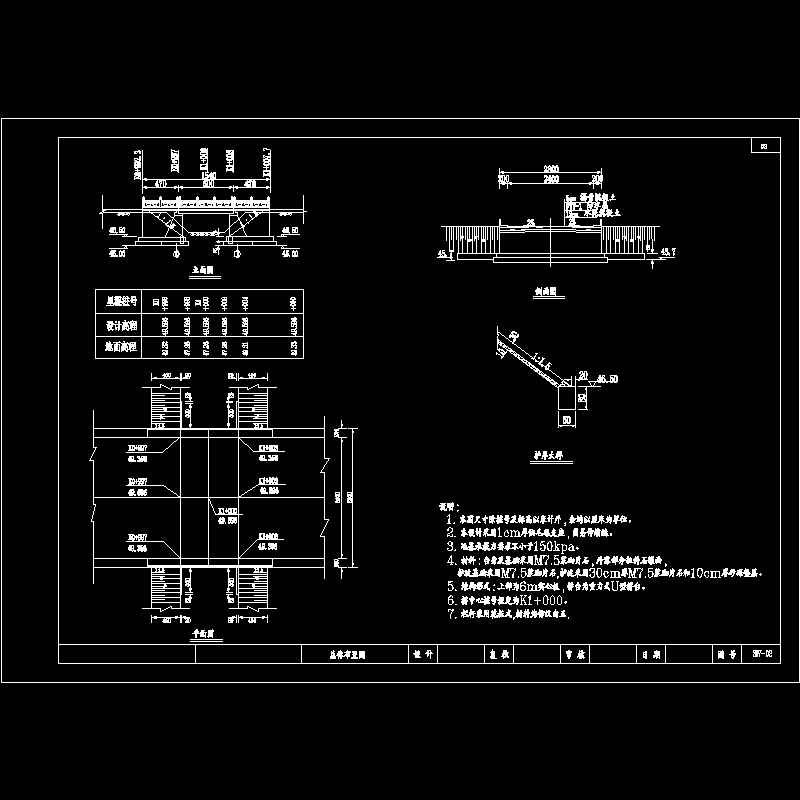

总体布置图
横断面布置图
桥台一般构造图
台帽钢筋构造图

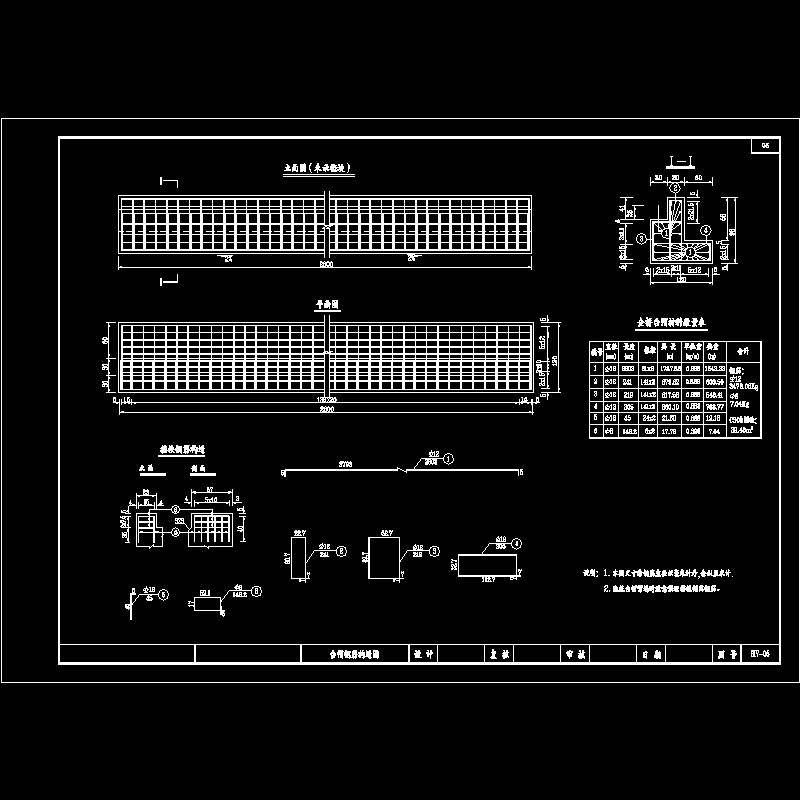

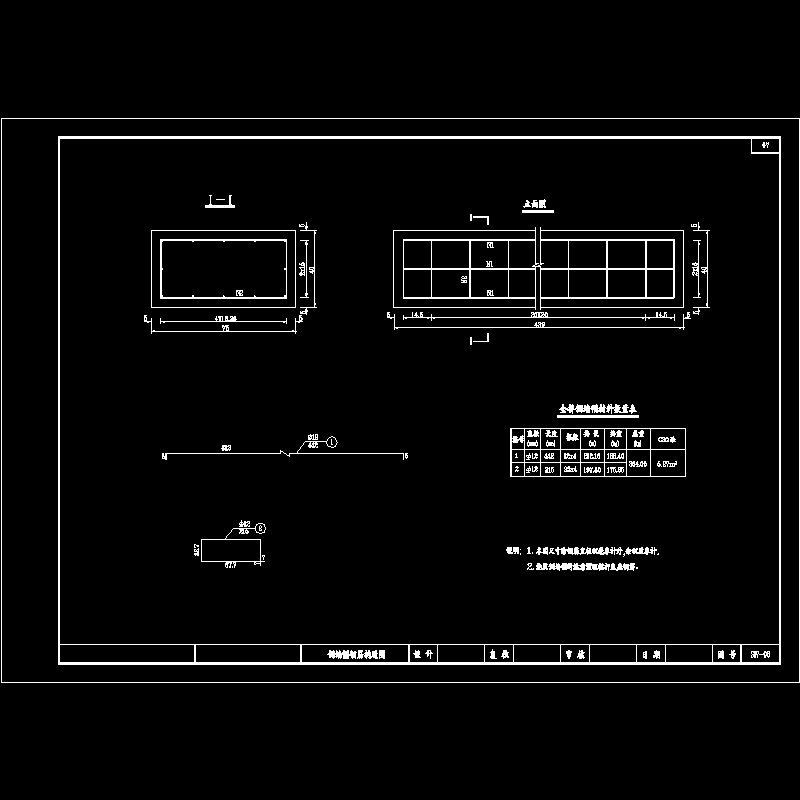

侧墙帽构造图
现浇板一般构造图
现浇板钢筋构造图
桥面铺装构造图

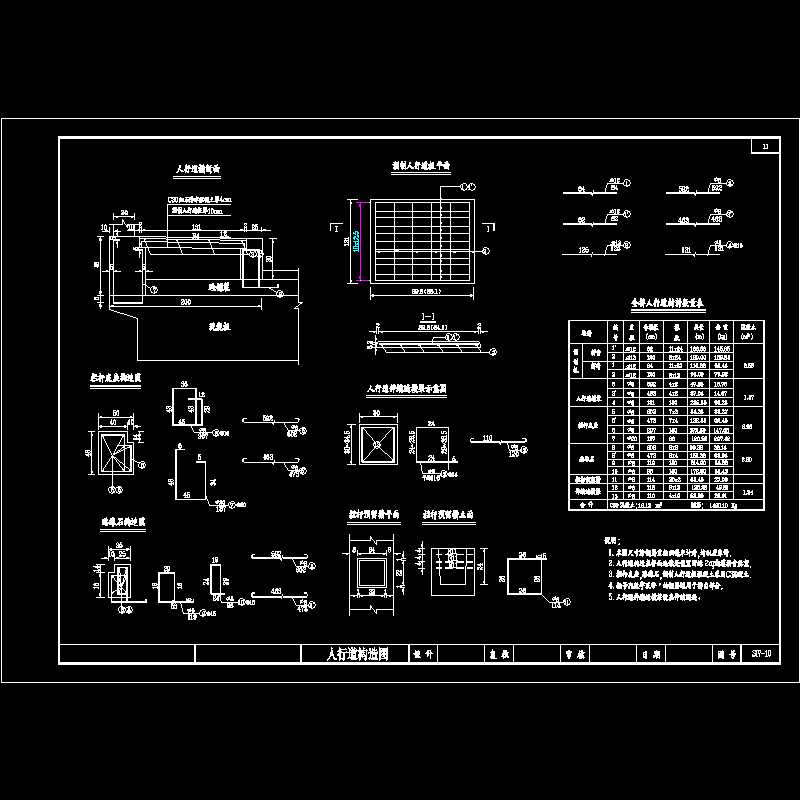

人行道构造图
栏杆布置图
栏杆构造图
……
共计15张
