3x16m现浇变宽度钢筋混凝土连续板桥设计套图纸构造图

附件详情

桥梁概况:
本桥横向布置为人行道+车行道+人行道,上部结构采用3×16m现浇变宽度钢筋混凝土连续板,下部结构为盖梁柱式墩台,钻孔灌注桩基础,桥梁全长53m,设计交角90o ,设计汽车荷载等级:公路-I级。为与周围绿化景观一致,并提供给行人休息和观景空间,本桥中跨设置小型观景平台(长19.4×宽1.5m)。
......
技术标准:
1、桥梁设计基准期:100年
2、桥梁结构安全等级为一级,重要性系数γ0取用1.0
3、设计汽车荷载公路-I级,人群荷载标准值3.5kN/m2
4、桥梁宽度:中跨5m人行道(含栏杆)+16m车行道+5m人行道(含栏杆),桥梁全宽26m;边跨3.5m人行道(含栏杆)+16m车行道+3.5m人行道(含栏杆),桥梁全宽23m。
......
设计于,共35张CAD设计图。

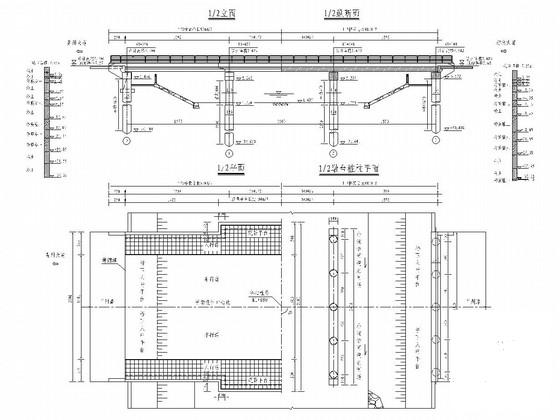

桥型布置图

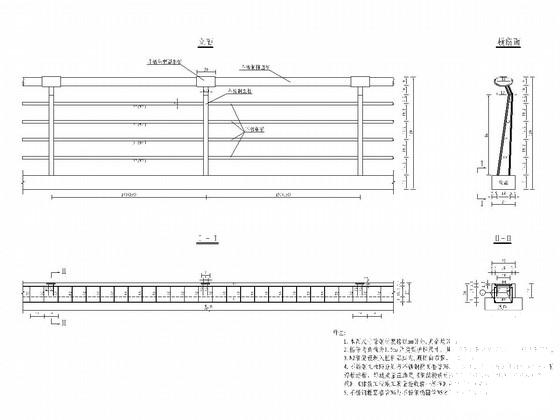

栏杆布置图

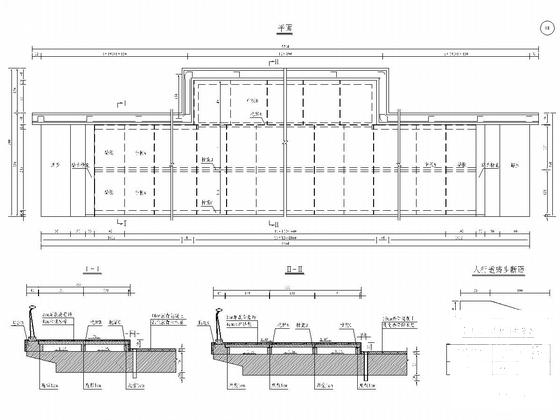

人行道一般布置图

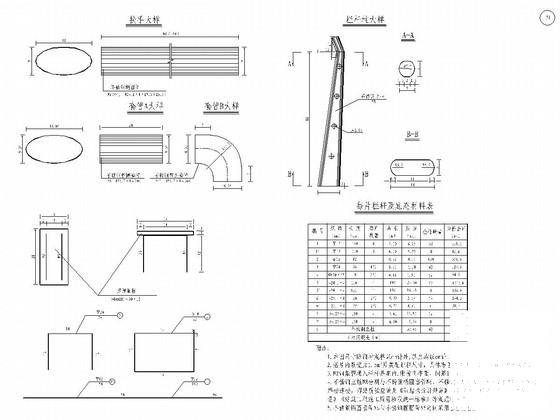

人行道栏杆构造图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 钢筋混凝土钢筋图 - 1
    钢筋混凝土钢筋图 - 1
  • 钢筋混凝土钢筋图 - 2
    钢筋混凝土钢筋图 - 2
  • 钢筋混凝土钢筋图 - 3
    钢筋混凝土钢筋图 - 3
  • 钢筋混凝土钢筋图 - 4
    钢筋混凝土钢筋图 - 4
  • 钢筋混凝土钢筋图 - 5
    钢筋混凝土钢筋图 - 5
以上是部分截图,请下载附件后查看完整高清内容
