1x16.0m钢筋混凝土整体现浇板桥设计图纸.dwg

资料简介
赚取积分

桥梁概况：桥梁为单幅桥结构，桥梁宽度为2m（人行道） 8m(车行道) 2m（人行道）=12 m。综合考虑河道宽度、两岸地形情况及现场预制场地有限等因素，上部结构采用1×16.0m钢筋混凝土整体现浇板；桥台采用U台，扩大基础。本桥平面位于直线上，竖面位于0.3%的纵坡上。桥梁跨越现状河流，河道中心宽约4m。25张图纸

以下是附件的其中一部分截图，共9张，您也可以搜索更多您想要的资源

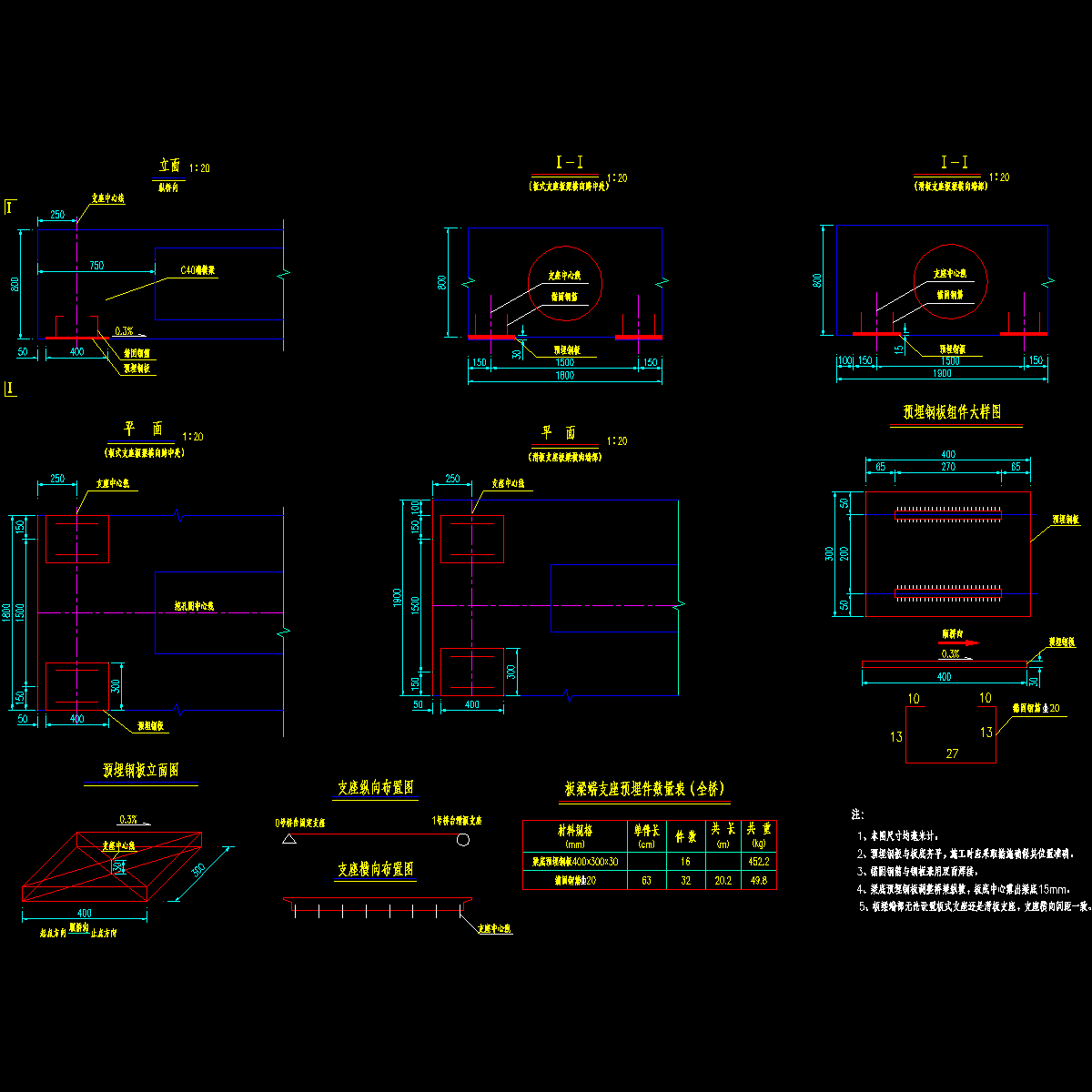

ql-10 板底预埋钢板布置图.dwg

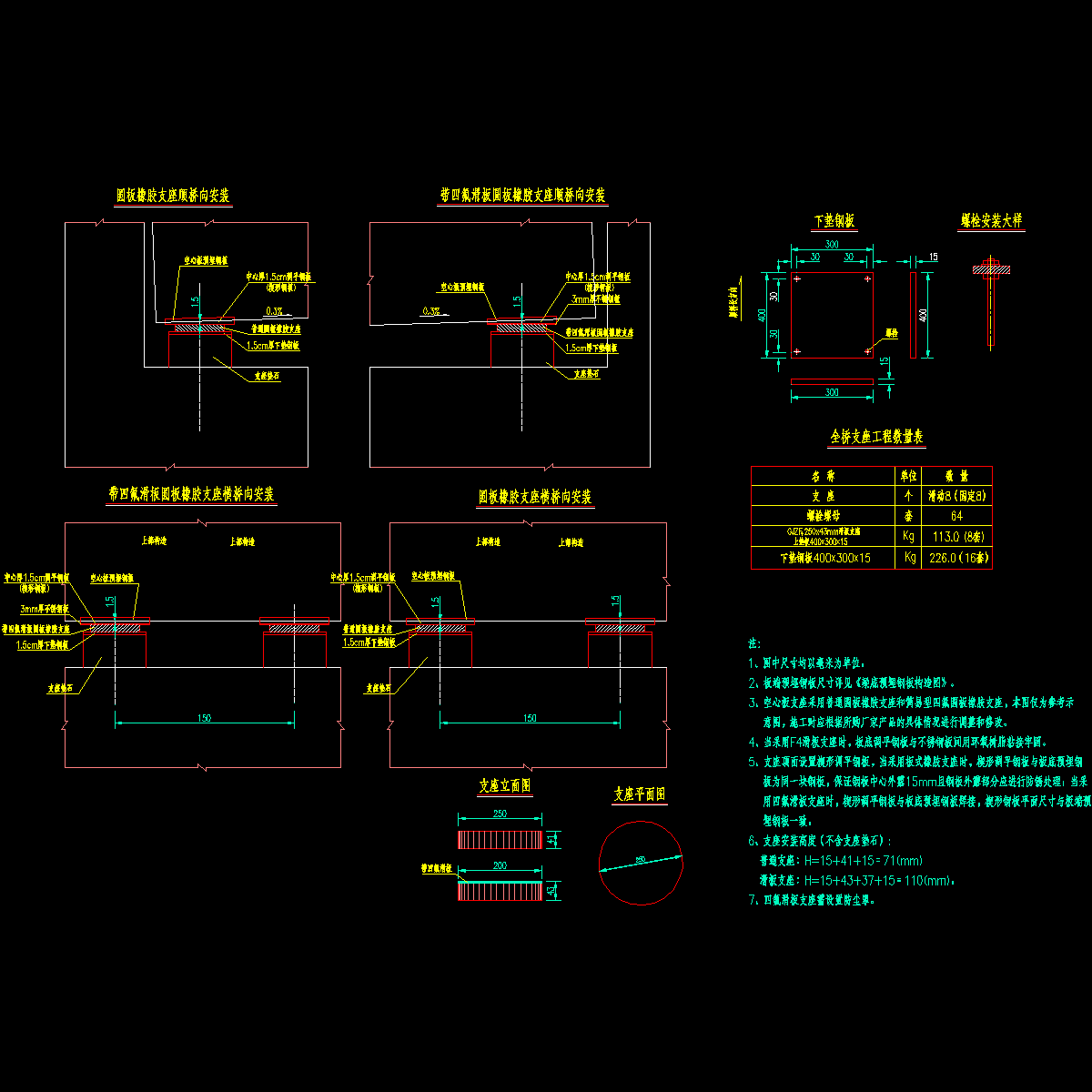

ql-11 支座安装图.dwg

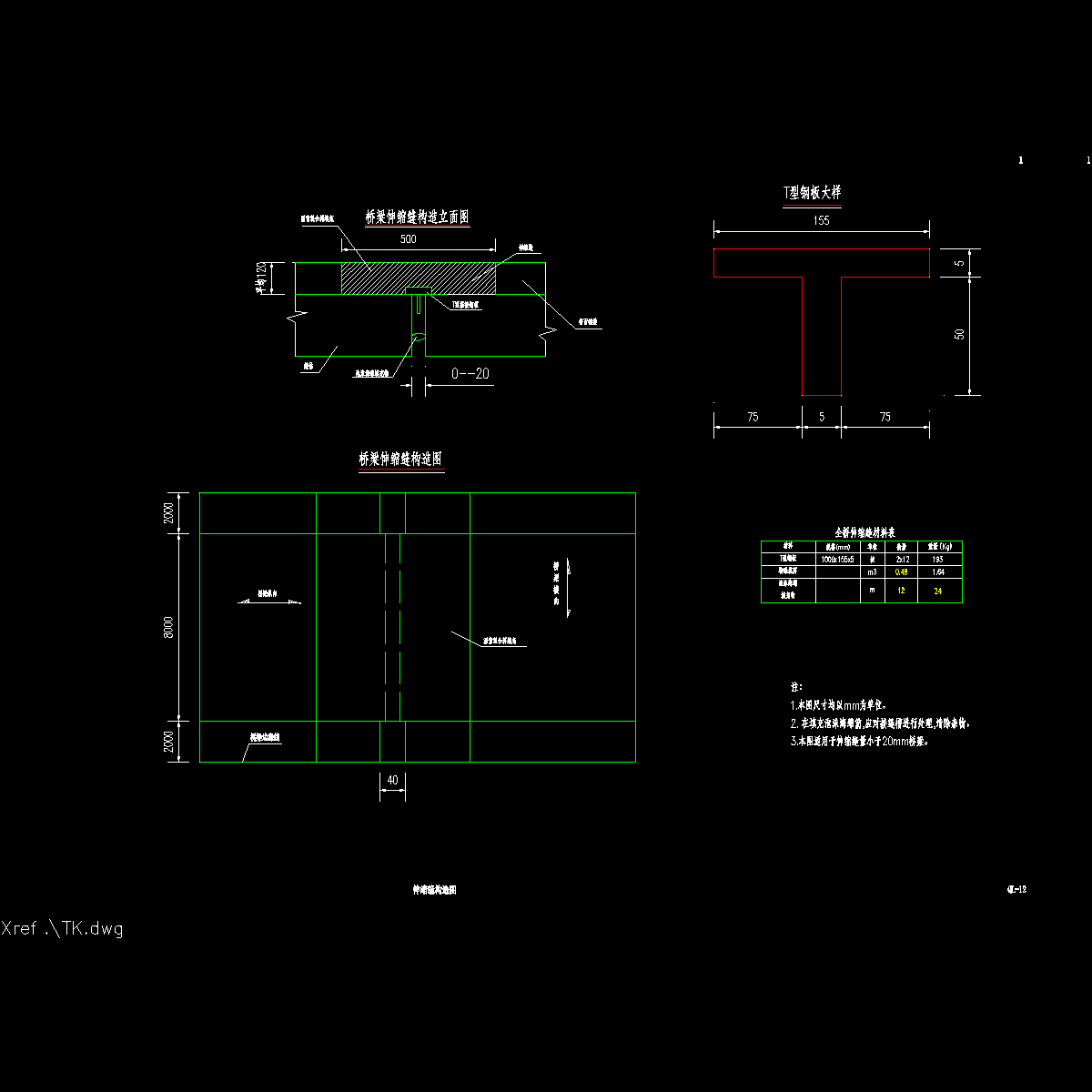

ql-12 伸缩缝构造图.dwg

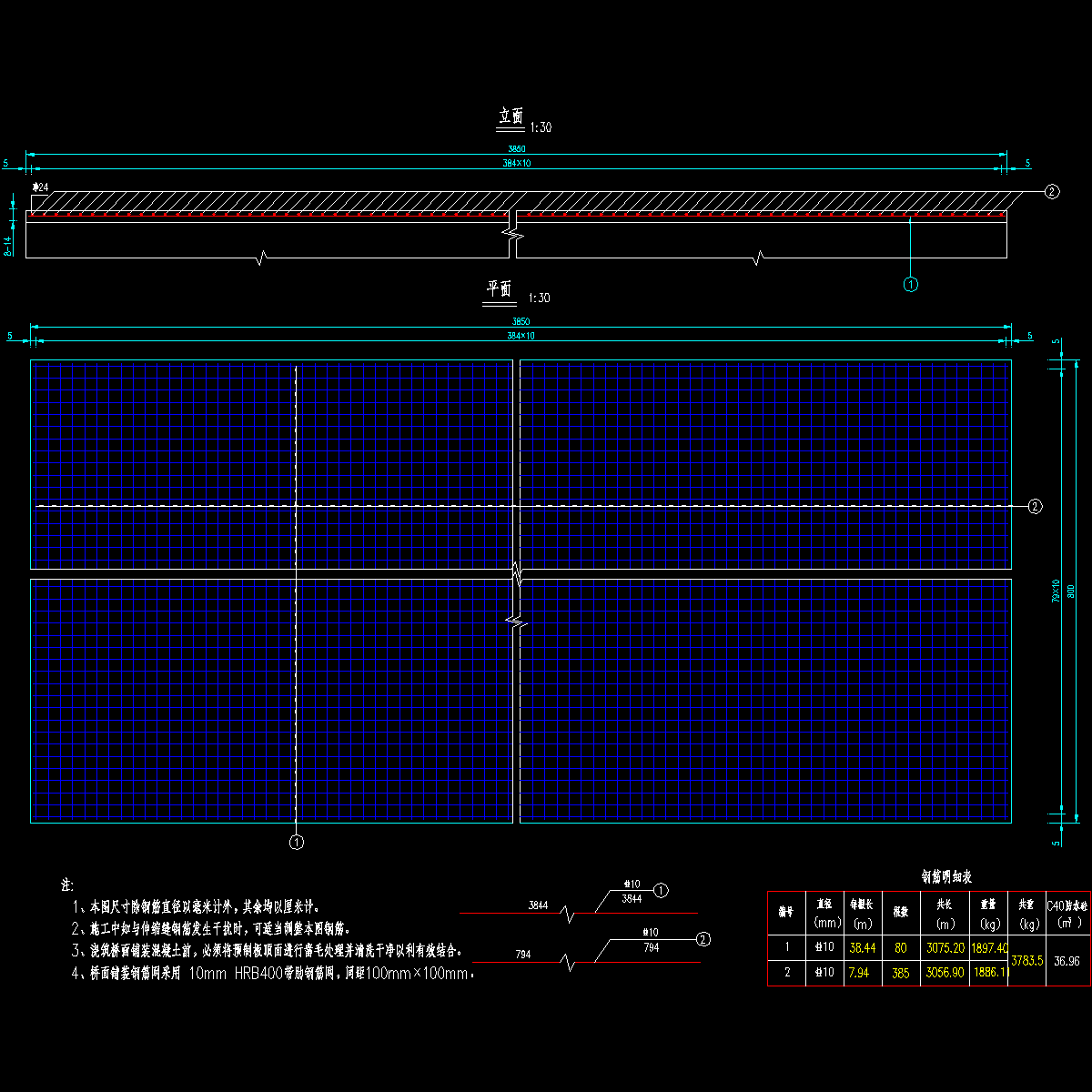

ql-13 桥面铺装钢筋构造图.dwg

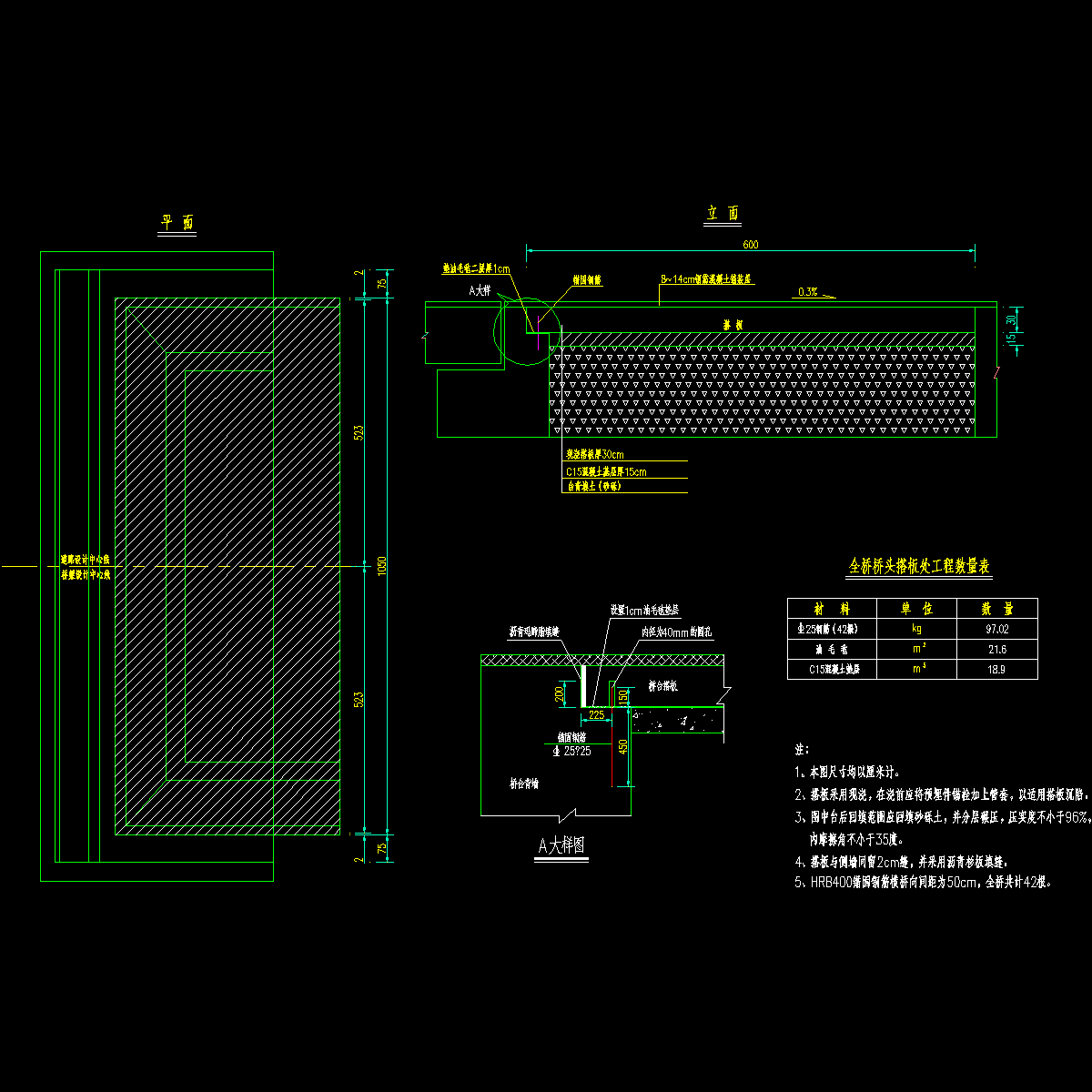

ql-14 搭板布置图.dwg
ql-15 桥搭板钢筋布置图.dwg
ql-16 桥台锥坡布置图.dwg
ql-17 桥台排水（急流槽）构造图.dwg
ql-19 人行道栏杆大样图.dwg

以上是部分截图，请下载附件后查看完整高清内容
