嘉年华游乐园框架结构维修车间全套建筑结构施工大样图

附件详情

该项目为环球嘉年华游乐园维修车间，总建筑面积887.60平方米,建筑占地面积768.04平方米。建筑设计结构形式为框架结构，局部屋面为钢结构;抗震设防烈度为6度,设计耐久年限50年。地上一层，局部二层。

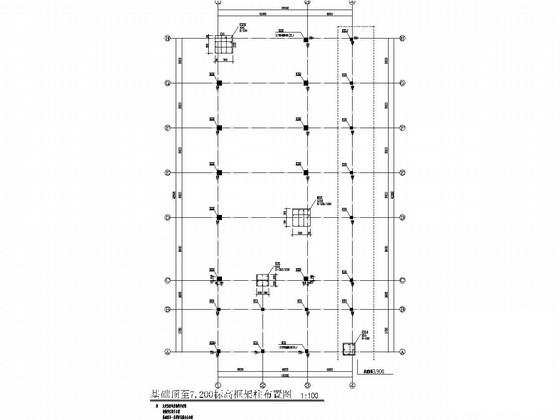

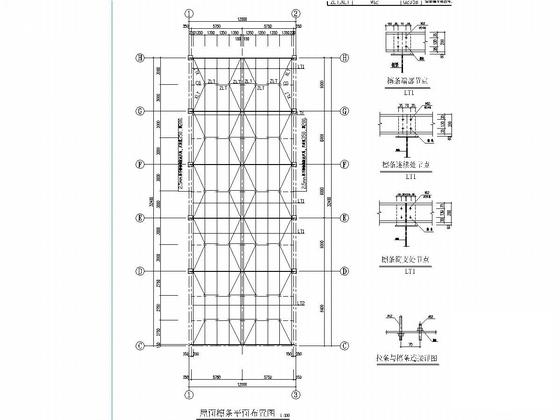

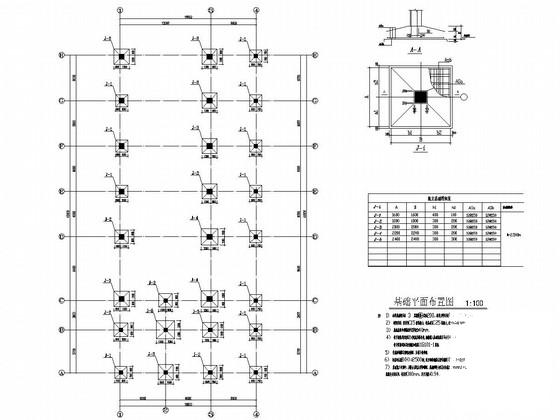

结构专业该资料包含：结构设计总说明，基础平面布置图，框架柱布置图，地梁配筋图，梁板配筋图，楼梯图；钢 结构设计说明 ，预埋锚栓布置图，屋面结构平面布置图，屋面檩条 平面布置图 ，钢结构大样图，共计10张图。

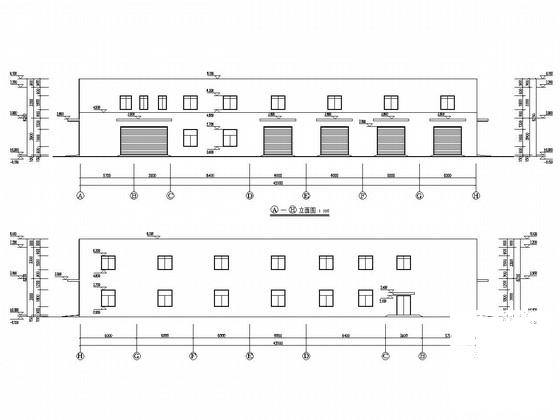

建筑专业该资料包含：建筑设计说明，平面图，立面图，剖面图，节点大样，门窗表及门窗大样，卫生间详图等共计6张图。
给排专业该资料包含：给排水施工图设计总说明，平面图，户内给排水大样图、系统图，给排水系统原理图。3张图。
电气专业该资料包含： 电气设计 说明，接地平面图，电气平面图，3张图。
分享投稿时间：近几年5月。
