5800平米7层剪力墙结构住宅楼建筑结构施工大样图

附件详情

该项目是河北住宅楼项目，地上7层，剪力墙结构，地下2层，剪力墙主体上部嵌固部位为基础顶，基础形式为平板式筏板基础，基础设计等级为甲级，抗震设防烈度为7度，建筑面积为5866.47平方米。

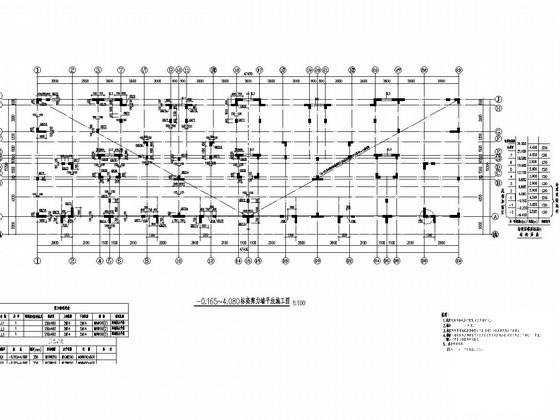

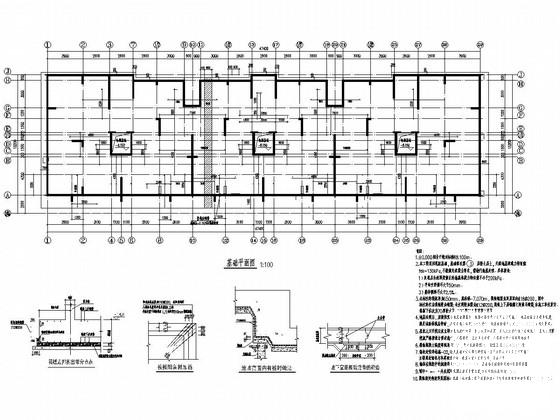

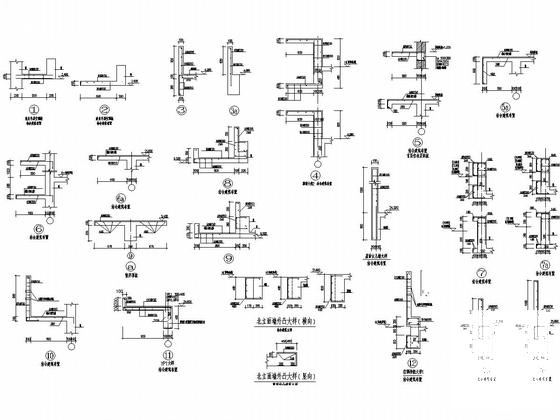

结构专业该资料包含：结构设计总说明，基础平面图，剪力墙平法施工图，剪力墙墙柱大样表，梁、板平法施工图，节点大样， 楼梯详图 ，共计16张图。

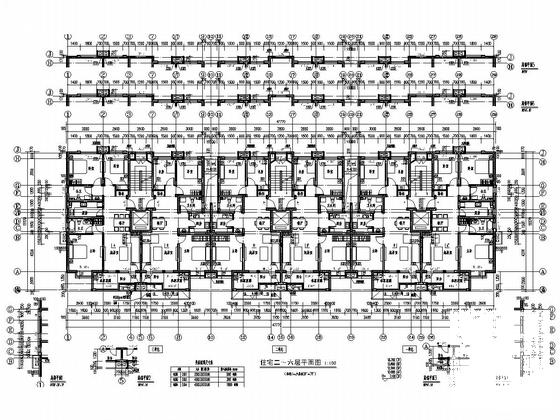

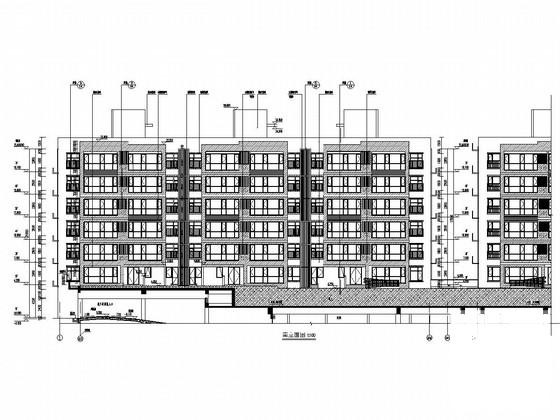

建筑专业该资料包含：建筑节能专篇，平面图，立面图，剖面图，标准层单元大样图，楼梯详图，墙身及节点详图，门窗表，门窗详图等共计17张图。
分享投稿时间：近几年3月。
