21305平米27层剪力墙结构住宅楼建筑结构施工大样图

附件详情

该项目位于合肥市，地上二十七层，建筑设计结构形式为剪力墙结构，总建筑设计面积：21305.8平方米，占地面积：902.8平方米，筏板基础（地基处理），CFG桩，基础设计等级为乙级，抗震设防烈度为7度。

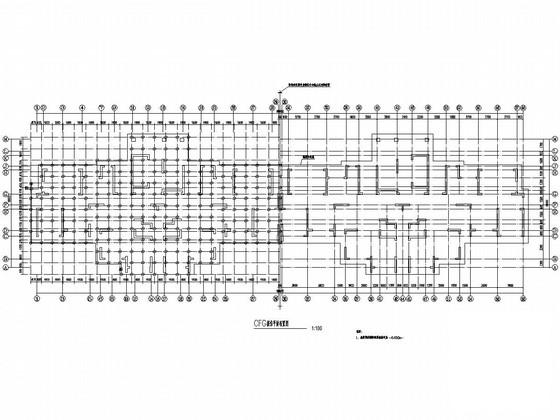

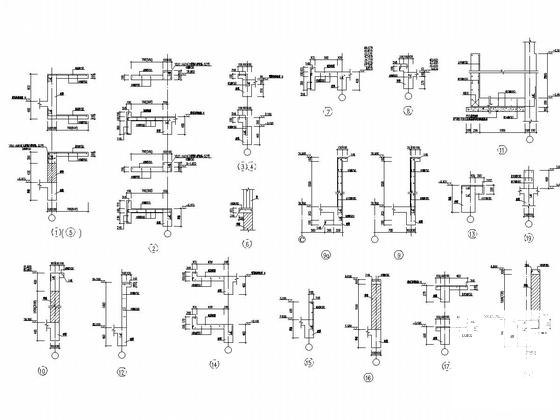

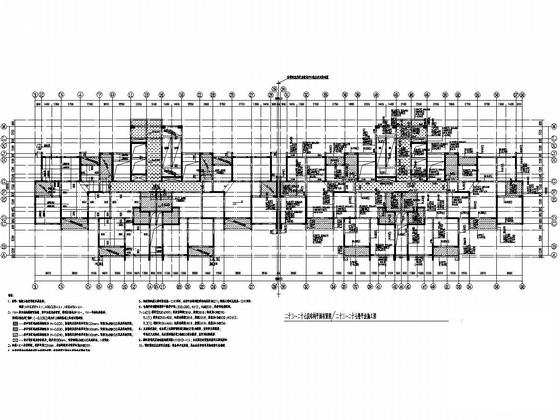

结构专业该资料包含：结构设计总说明，水泥粉煤灰碎石桩（CFG桩）复合地基设计说明，CFG桩位平面布置图，基础平面布置图，剪力墙平法施工图，结构 平面布置图 ，梁平法施工图，大样详图等共计20张图。

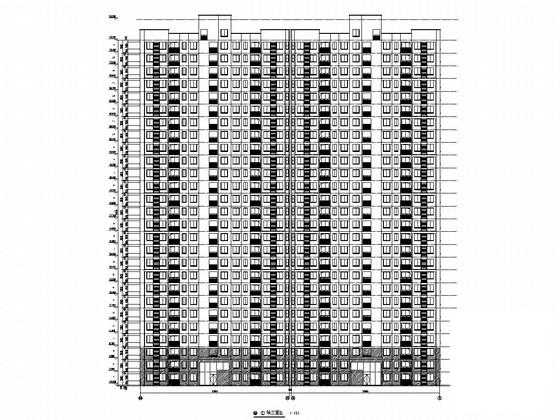

建筑专业该资料包含：建筑设计总说明，平面图，立面图，剖面图，门厅大样图，节点大样图，楼梯图等共计16张图。
分享投稿时间：近几年6月。
