深基坑搅拌式土钉结合水泥搅拌桩复合式支护CAD施工图纸（专家论证）
附件详情
- 设计总说明（一）
- 设计总说明（二）
- 总平面图
- 基坑围护平面图
- 剖面图一~五
- 节点详图
- 监测点 平面布置图
- 土方开挖 路线示意图
附件详情
基坑开挖深度约6.5米，电梯井基坑二次开挖深度1.35米~2.25米。基坑的安全等级定为二级，设计使用年限为1年。该项目围护设计主要采用搅拌式土钉结合水泥搅拌桩复合式支护结构，东侧局部采用双排桩门架式结构。
12张，编制于2013年。
基坑支护剖面图
基坑支护剖面图
基坑支护剖面图

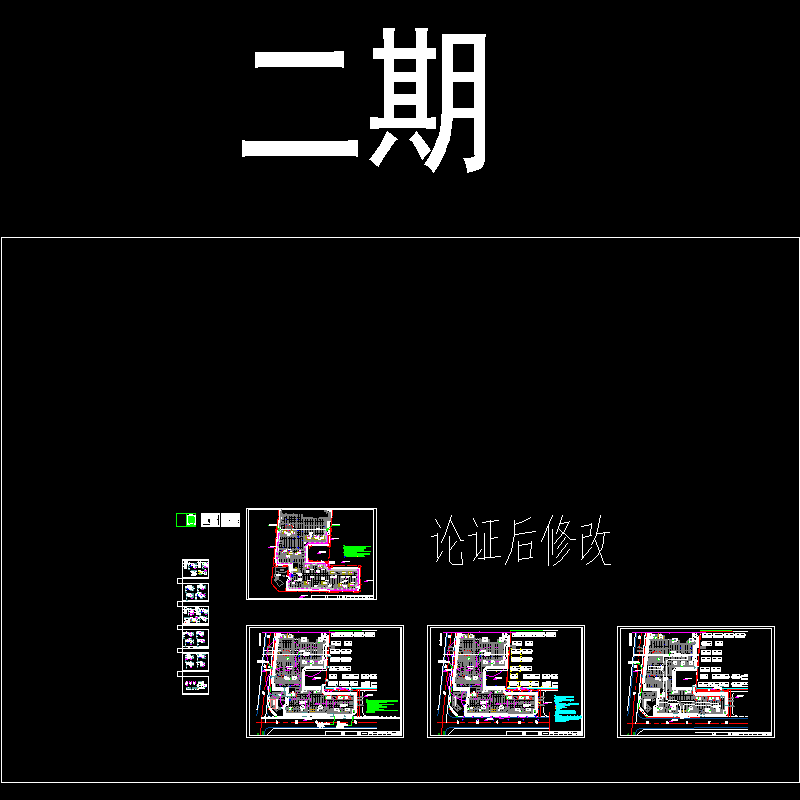

以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-
第 1 张图
以上是部分截图，请下载附件后查看完整高清内容
