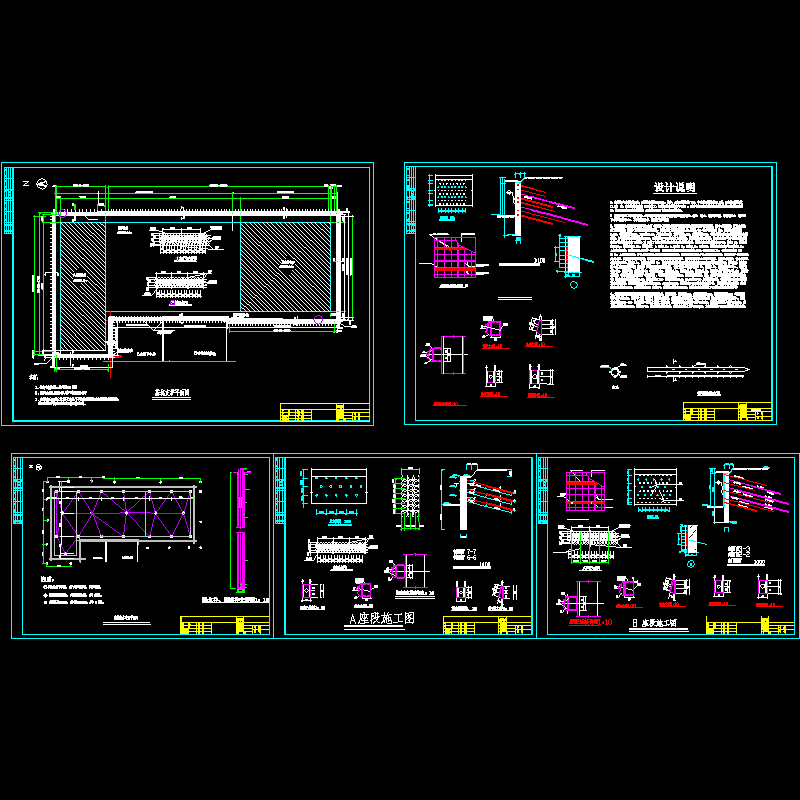

11米深基坑支护CAD施工图纸（水泥土地连墙土钉花管）

附件详情

本基坑平面形状呈L形，开挖深度最大11.60m。设计采用水泥土地下连续墙加土钉（锚管）及预应力锚杆和喷射混凝土面层支护结构体系。
其中:①A座段：采用水泥土地下连续墙加（3道）预应力锚杆结构体系，设计水泥土墙体高度12.0m,宽度1.3m，墙体强度2.5 Mpa。预应力锚杆直径0.15m，长度分别为18.0、18.0和15.0m，入射角度15度，围檩选用2根18槽钢……
水泥土地下连续墙施工要求采用2喷4搅工艺，通长复搅，桩径500mm，纵向间距350mm、横向间距400mm，
5张，编制于2010年。
