9层剪力墙结构住宅楼结构施工大样图剪力墙布置图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:9层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 参考图纸:13张
  • 设计年代:近代

附件详情

该附件为云南某小区住宅楼,地上九层,地下一层,建筑设计结构形式为剪力墙结构,基础为人工挖孔灌注桩基础,7度设防。
该资料包含: 结构设计说明 、桩基说明、桩位图、承台布置图、剪力墙布置图、剪力墙暗柱表、结构平面布置图、梁平法施工图、结构 平面布置图 、楼梯大样图等共13张图纸。

±0.000m~坡屋面剪力墙(柱)平法施工图

6.000m~12.000m标高层梁平法施工图

3.000~6.000m标高层结构平面布置图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

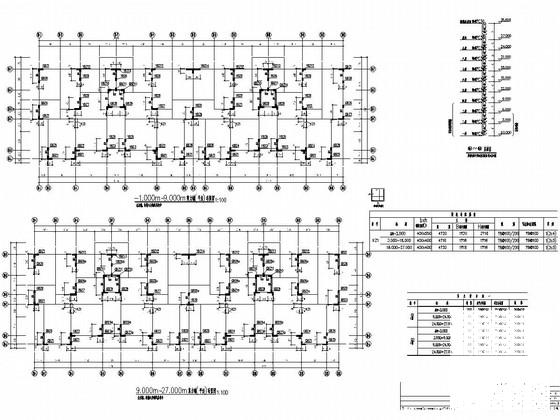

  • 结构剪力墙布置 - 1
    结构剪力墙布置 - 1

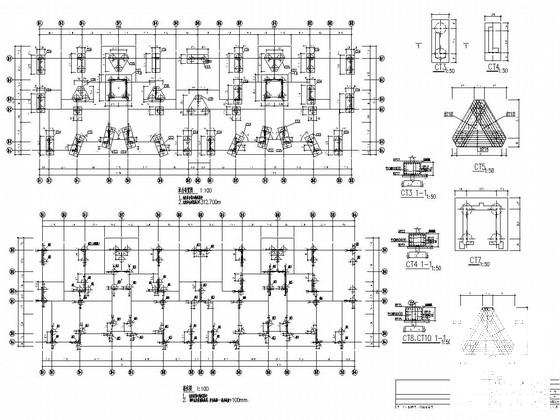

  • 结构剪力墙布置 - 2
    结构剪力墙布置 - 2

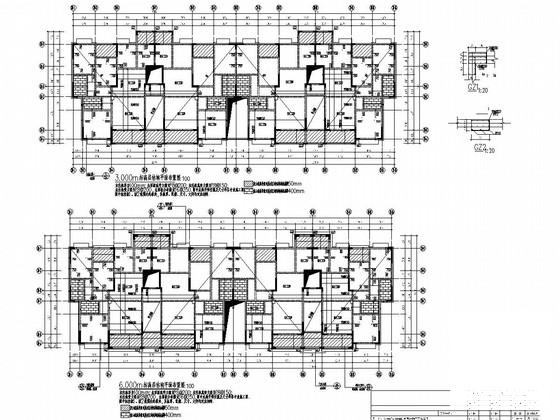

  • 结构剪力墙布置 - 3
    结构剪力墙布置 - 3

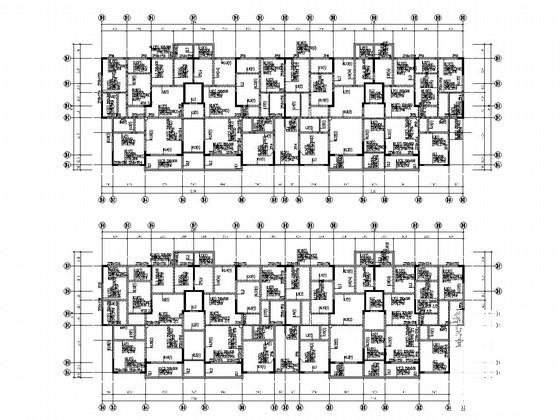

  • 结构剪力墙布置 - 4
    结构剪力墙布置 - 4
以上是部分截图,请下载附件后查看完整高清内容
