17层剪力墙结构高层住宅楼结构施工图剪力墙布置图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:17层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 参考图纸:40张
  • 设计年代:近代

附件详情

该项目是南京某高层住宅项目,1#,4#,5、8、9、12、15、18#,3种户型,基础采用采用静压预制管桩基础,基础设计等级为甲级。

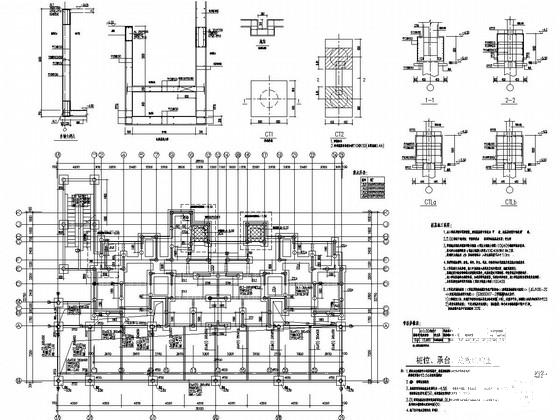

该资料包含:各种桩位、承台、底板结构图,剪力墙布置及YBZ配筋详图,楼面结构布置及梁板配筋图,自行车坡道图等共计40张图。
分享投稿时间:近几年6月。

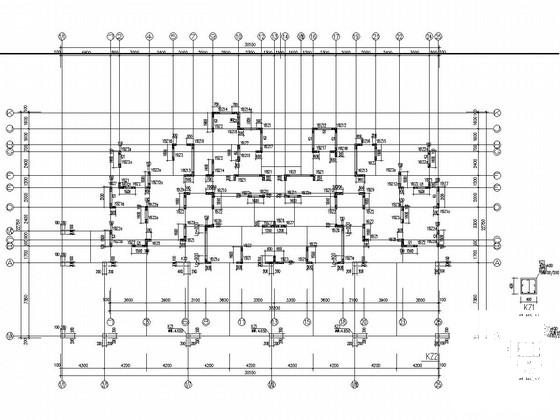

标高4.500以下剪力墙布置及YBZ配筋详图

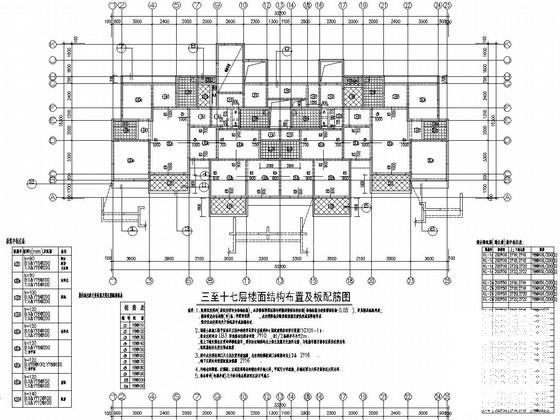

三至十七层楼面结构布置及板配筋图

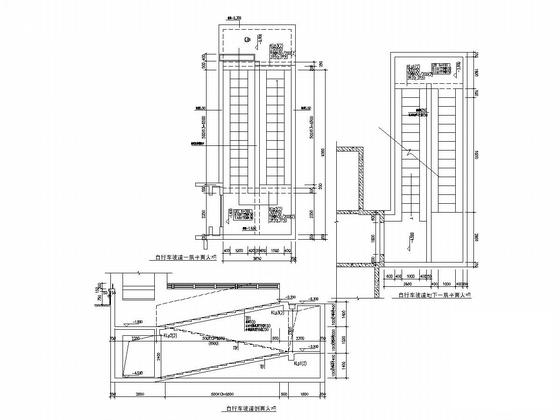

自行车坡道

二层楼面梁配筋图

标高10.300以上剪力墙布置及GBZ配筋详图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 高层结构剪力墙布置 - 1
    高层结构剪力墙布置 - 1
  • 高层结构剪力墙布置 - 2
    高层结构剪力墙布置 - 2
  • 高层结构剪力墙布置 - 3
    高层结构剪力墙布置 - 3
  • 高层结构剪力墙布置 - 4
    高层结构剪力墙布置 - 4
  • 高层结构剪力墙布置 - 5
    高层结构剪力墙布置 - 5
  • 高层结构剪力墙布置 - 6
    高层结构剪力墙布置 - 6
以上是部分截图,请下载附件后查看完整高清内容
