34层剪力墙结构高层住宅楼结构施工大样图桩位布置图

附件详情

该项目是合肥某花园小区项目，建筑设计结构形式为34层(带阁楼)剪力墙结构，建筑总高度(室外地面至屋面檐口)为99.90m，地基基础设计等级为乙级，该项目采用人工挖孔灌注桩，抗震设防烈度为七度。

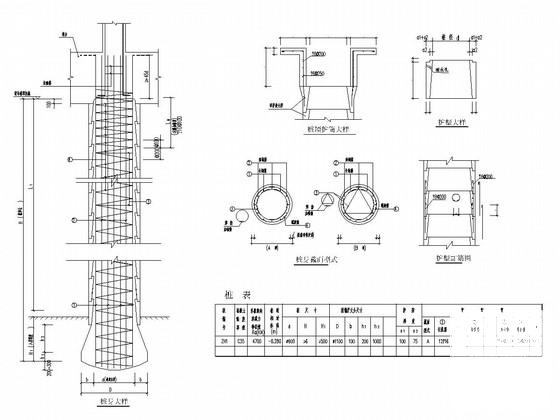

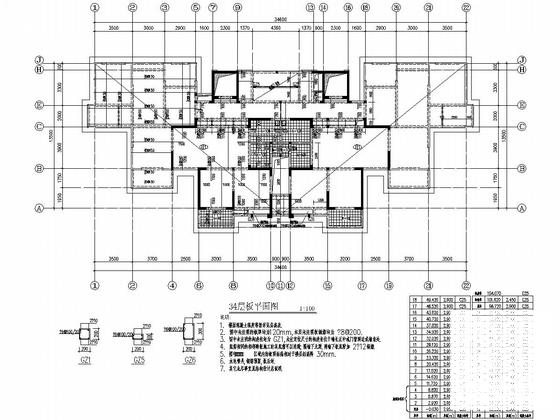

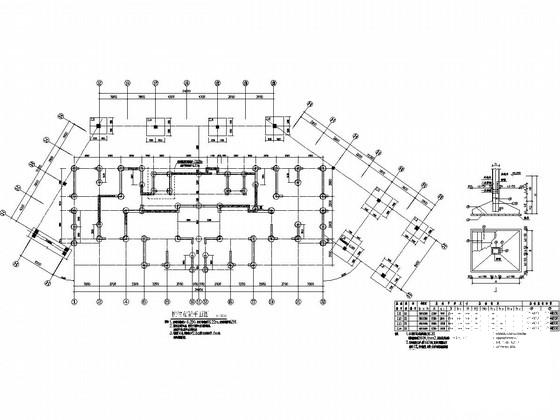

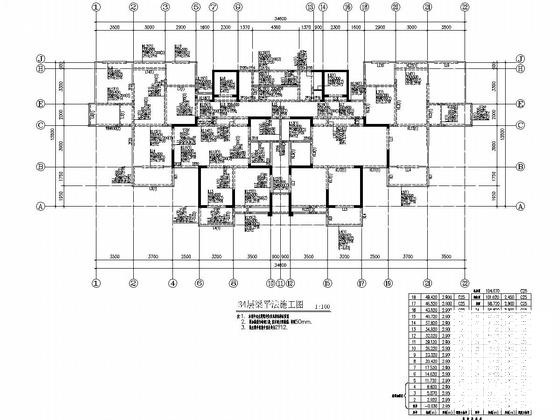

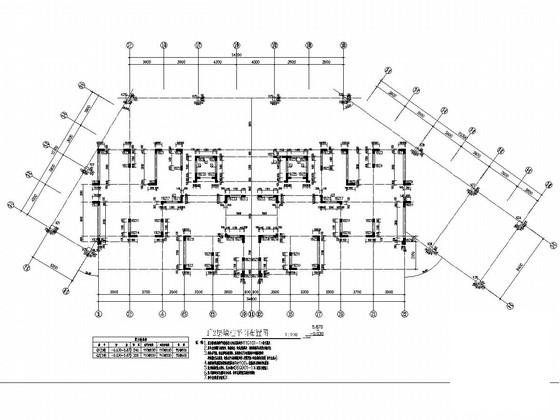

该资料包含： 结构设计说明 ，人工挖孔桩设计说明，桩位布置图，基础梁平法施工图，墙柱 平面布置图 ，梁平法施工图，板平法施工图，暗柱表，结构大样图，墙详图，楼梯图等共计62张图。
分享投稿时间：近几年11月。
