剪力墙结构高层住宅施工大样图_cad平面布置图
-
建筑类别：住宅
-
建筑高度类型：高层建筑
-
建筑地上层数：19层
-
建筑地下层数：2层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：剪力墙
-
基础形式 ：桩基础
-
结构安全等级：二级
-
地基基础设计等级：甲级
-
抗震设防烈度：6度抗震
-
风压：0.3kN/平方米
-
地下室功能：车库
-
参考图纸：22张
-
设计年代：近代
该附件为：剪力墙结构高层住宅施工图，格式为CAD版本。
一、简介：
该项目位于贵州，10#，剪力墙结构高层住宅，桩基础，地上19层，地下2层，房屋最大高度67.30m，建筑面积为10000平米
二、目录
结构设计总说明、基础结构平面布置图、地梁平面整体配筋图、抗震墙,柱结构平面布置图、抗震墙柱表、梁平面整体配筋图、板平面整体配筋图、抗震墙,柱结构平面布置图、楼梯大样图、节点大样图等
三、相关图片：
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-

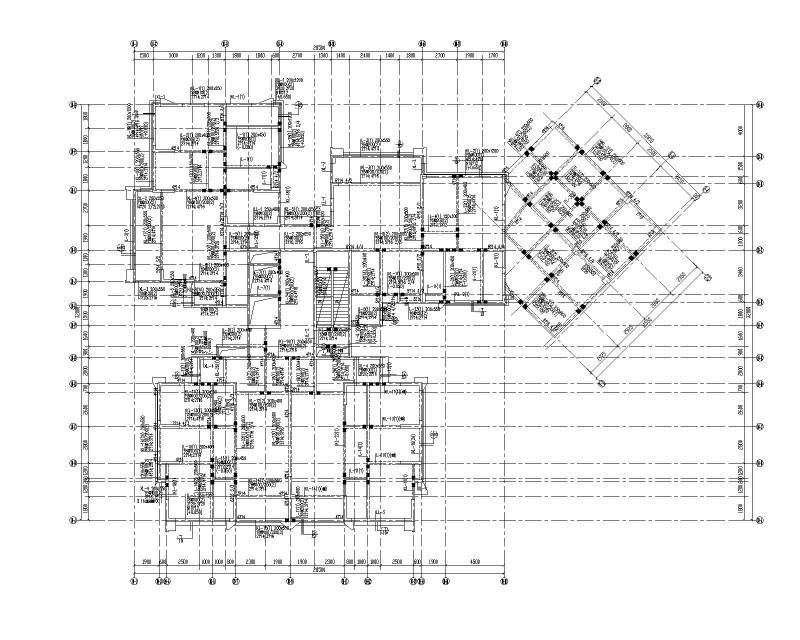

10#负二层梁板平面整体配筋图 -

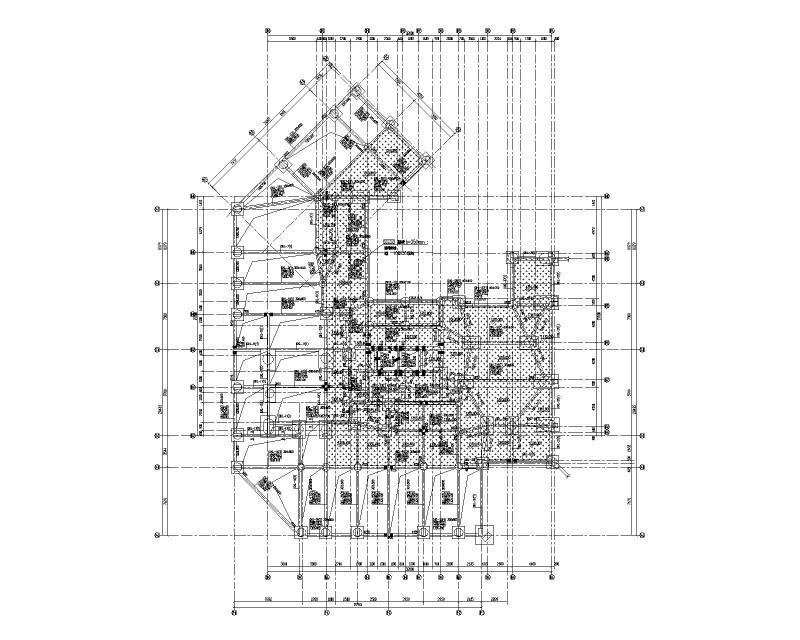

10#楼负一层梁平面整体配筋图 -

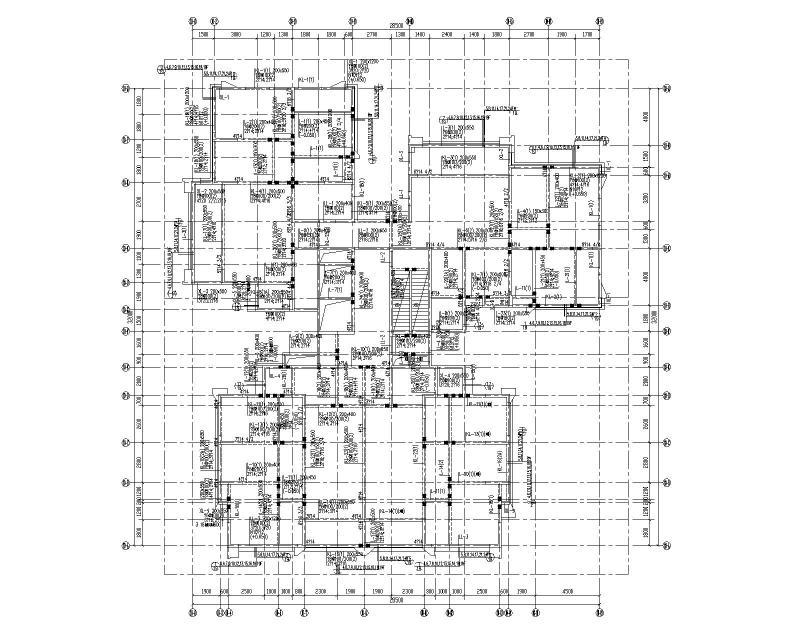

10#楼二层梁平面整体配筋图 -

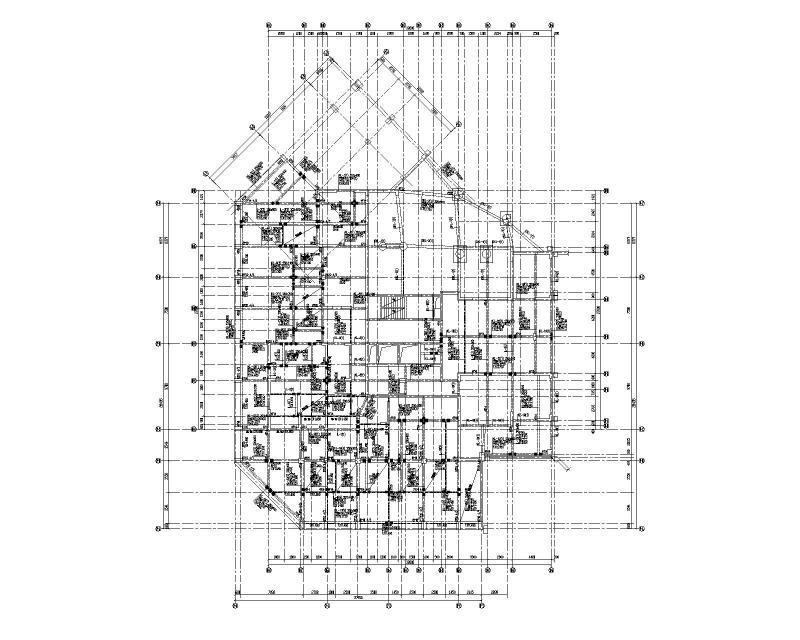

10#楼二层板平面整体配筋图 -
10#楼标准层梁平面整体配筋图 -
10#楼标准层板平面整体配筋图
以上是部分截图，请下载附件后查看完整高清内容
