跨径20米斜交20°预应力混凝土连续箱梁通用CAD图纸32张（整体式路基）
-
设计年代：近代
说明
主要工程材料数量表
结构连续施工流程图
上部构造横断面图
主梁一般构造图（一）～（七）
箱梁预应力钢束构造图（一）～（二）
顶板负弯矩钢束构造图
箱梁普通钢筋构造图（一）～（七）

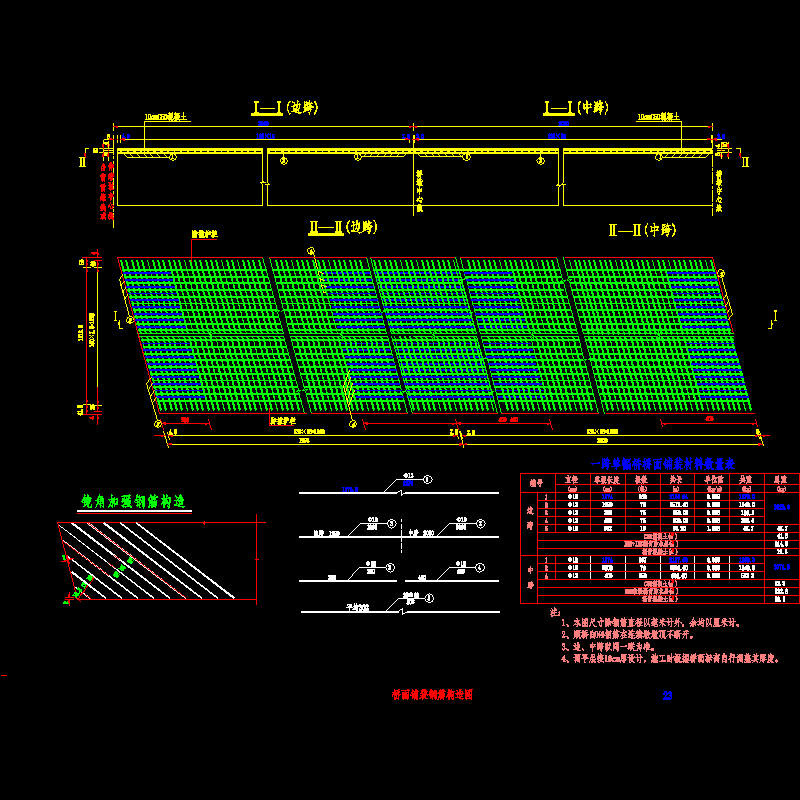

桥面铺装钢筋构造图
箱梁端横梁钢筋构造图
箱梁跨中横隔梁钢筋构造图
箱梁连续端现浇横梁钢筋构造图
箱梁纵向湿接缝钢筋构造图（一）～（二）
箱梁齿板一般构造图
箱梁齿板钢筋构造图
预制堵头板钢筋构造

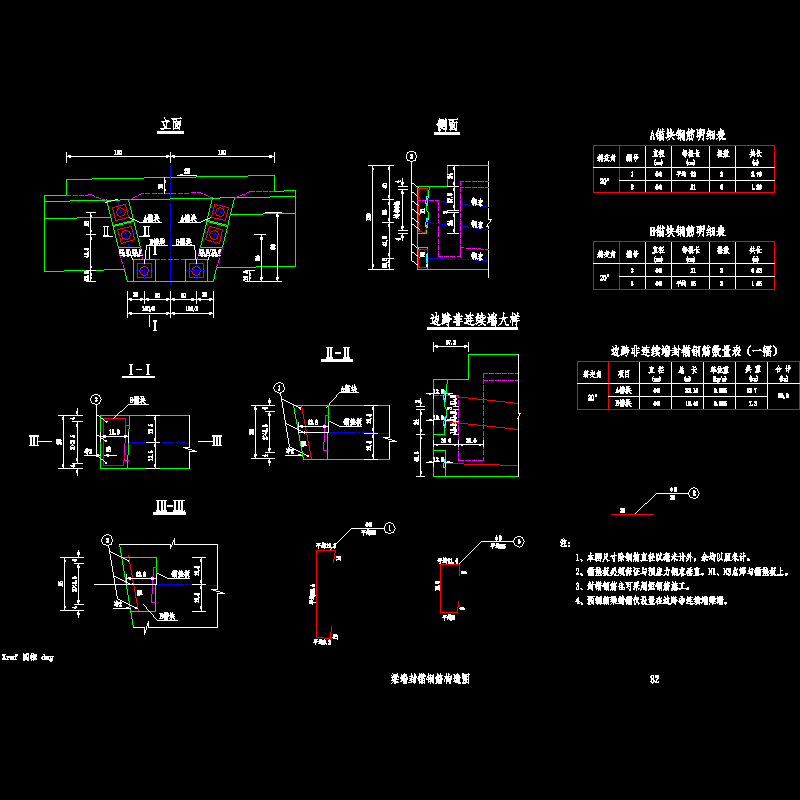

梁端封锚钢筋构造图
预应力锚具构造图（一）～（二）
简介：
本图纸内容主要是整体式路基，跨径20米斜交20°预应力混凝土连续箱梁通用图，含上部构造横断面图、主梁一般构造图、箱梁预应力钢束构造图、各部分钢筋构造图等。
......
共32张CAD图纸，编制于2007年。
典型横断面
以下是附件的其中一部分截图，共8张，您也可以 搜索 更多您想要的资源
-
00 20度.dwg -

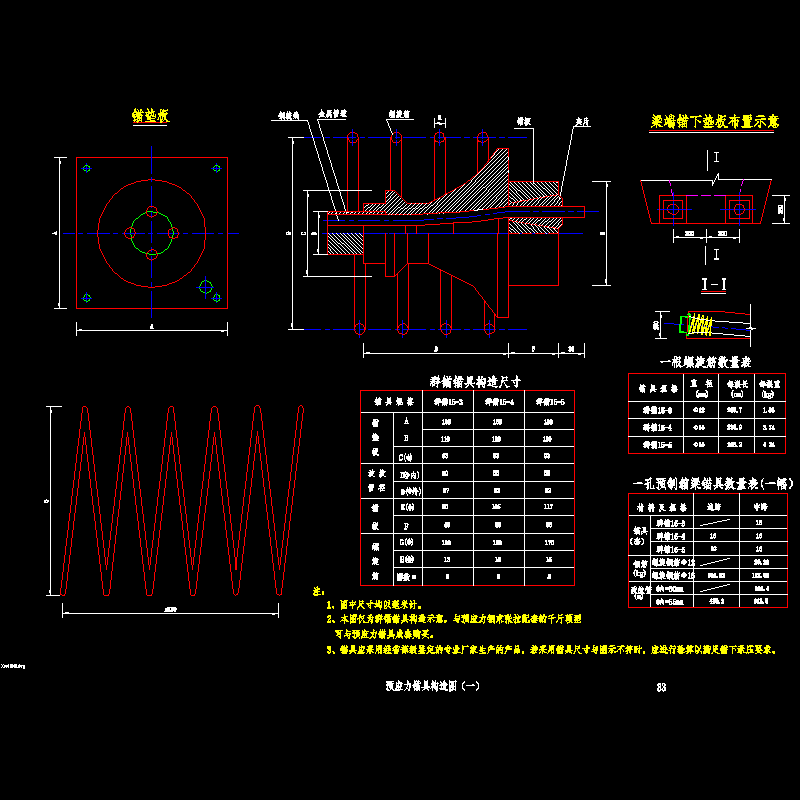

14封锚~1.dwg -

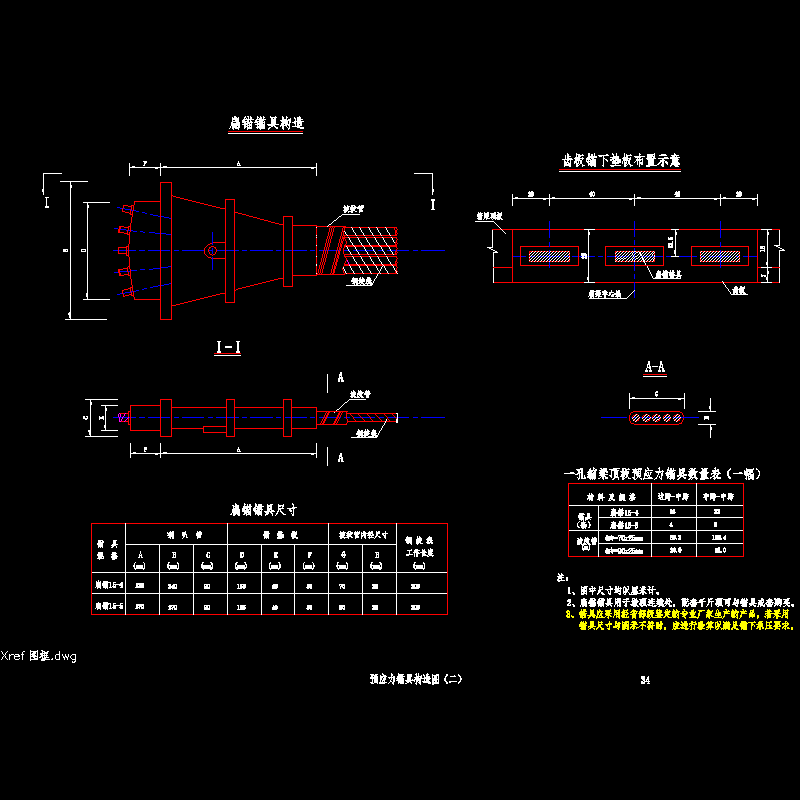

15锚具ovm_1.dwg -
15锚具ovm_2.dwg -
18-20m桥面调平层钢筋构造.dwg -
19-施工阶段划分(3-20m).dwg -
34数量表.dwg
-
图框.dwg
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-12-28
- 评论次数：0
- 浏览次数：0
- 文件大小：0.94 MB
- 收藏次数：0
-
文件名称：
附件-995997075595597077.rar
