35米跨径连续箱梁通用CAD图纸112张(4套不同斜交26米分离式路基)

  • 位置:辽宁
  • 设计年代:近代
  • 使用性:公路桥
  • 跨径大小和多跨总长:35m
  • 承重构件受力情况:梁桥
  • 使用年限:永久性桥
  • 材料类型:预应力桥

附件详情

  • 每套内含:
  • 总说明3
  • 工程材料数量表
  • 典型横断面
  • 箱梁一般构造5
  • 预制箱梁钢束构造2
  • 箱梁顶板负弯矩钢束构造
  • 箱梁普通钢筋构造7
  • 现浇桥面板钢筋构造
  • 端横梁钢筋构造
  • 现浇中横梁钢筋构造
  • 跨中横梁钢筋构造2
  • 负弯矩区钢束槽口钢筋构造
  • 梁端封锚和锚下钢筋构造
  • 预制堵头板钢筋构造
  • 预应力锚具构造2
  • 板式橡胶支座构造

附件详情

35米跨径箱梁,斜交角:0°、10°、20°、30°。
设计荷载:公路-Ⅰ级;桥面宽度:净-11.5米
路基宽度:W=26.0米分离式路基。结构重要性系数:1.1。
……
主要材料:混凝土C50。低松弛高强度预应力钢绞线应符合GB/T 5224-2003的规定。单根钢绞线直径φ 15.2mm,钢绞线面积A=139 mm ,钢绞线标准强度f =1860MPa,弹性模量E =1.95×10 MPa。R235、HRB335钢筋。钢筋直径≥12mm采用HRB335(20MnSi)热轧螺纹钢;凡钢筋直径<12mm者,采用R235(A3)钢。
……
桥梁纵向按平坡设计,横向坡度均为2%。一联为 4×35米至7×35米的 装配式 部分预应力混凝土箱形连续梁。采用多箱单独预制,简支安装,现浇连续接头的先简支后连续的结构体系。为了便于模板制作和外形美观,主梁沿纵向外轮廓尺寸保持不变。支座设置方式除每联端支座设滑板支座外,各中墩上支座型式应按气温变幅大小,每联孔数多少,桥墩高低等具体情况,通过计算确定。主梁按部分预应力构件设计,其内力计算采用平面杆系有限元程序,荷载横向分配系数采用刚性横梁法、刚接板(梁)法和梁格法计算,取三者大值进行控制设计。桥面板计算按单向板和悬臂板计算。桥梁支座采用耐寒型天然橡胶支座GYZ和GYZF系列产品。预应力管道成形为钢波纹管;管道摩擦系数u=0.20;管道偏差系数κ=0.0015;钢筋回缩和锚具变形为6mm。混凝土的张拉龄期为14天。
……
共计4套112张。设计于2006年

现浇桥面板钢筋构造

预应力锚具构造

预制钢束构造图

35米箱梁目录

现浇中横梁钢筋构造

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 00封面35-0.dwg
    00封面35-0.dwg

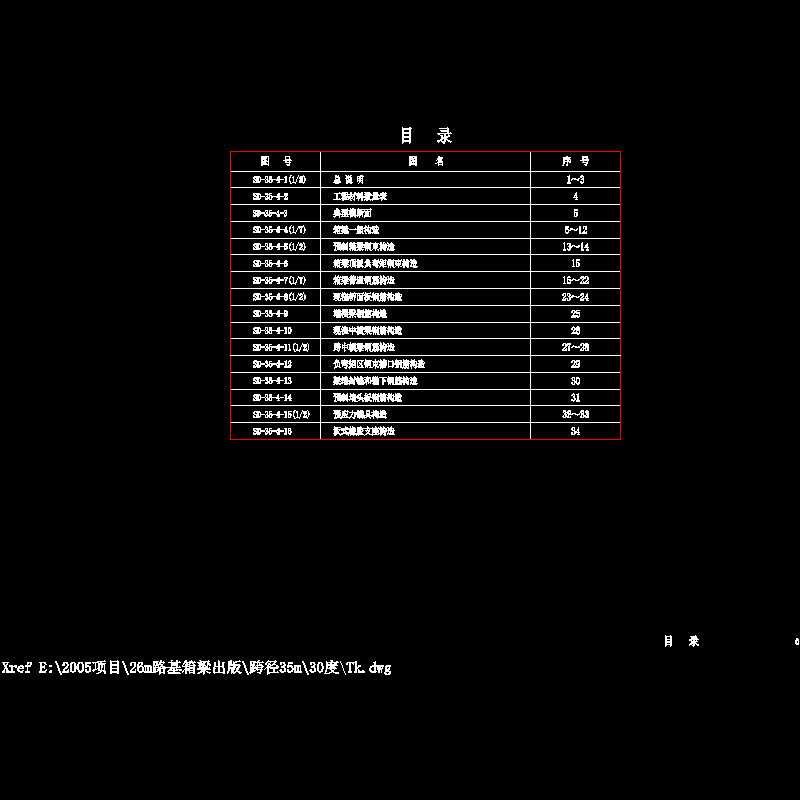

  • 00目录.dwg
    00目录.dwg

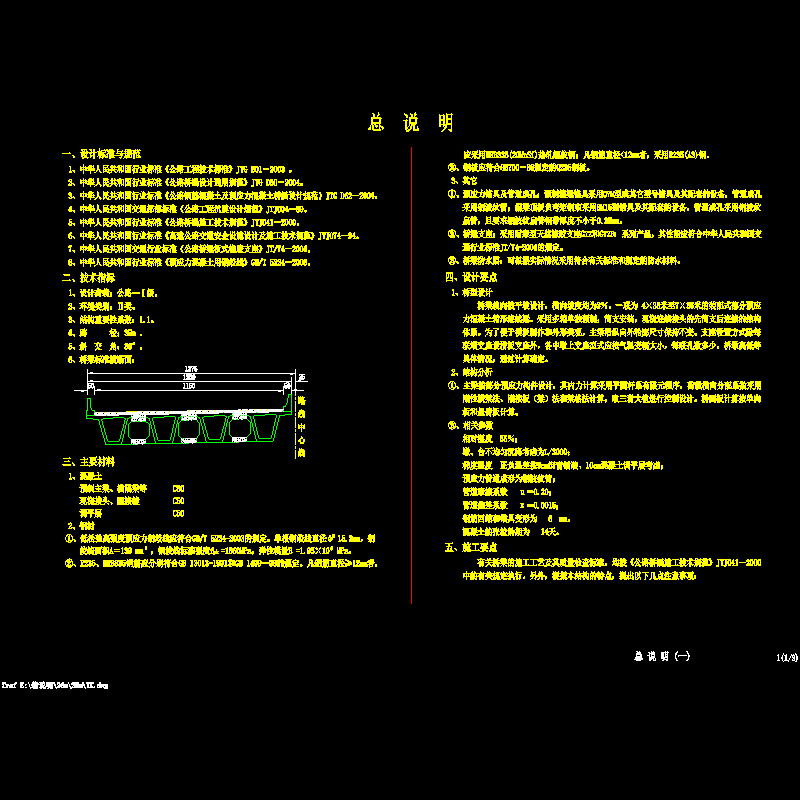

  • 01总说明_01.dwg
    01总说明_01.dwg

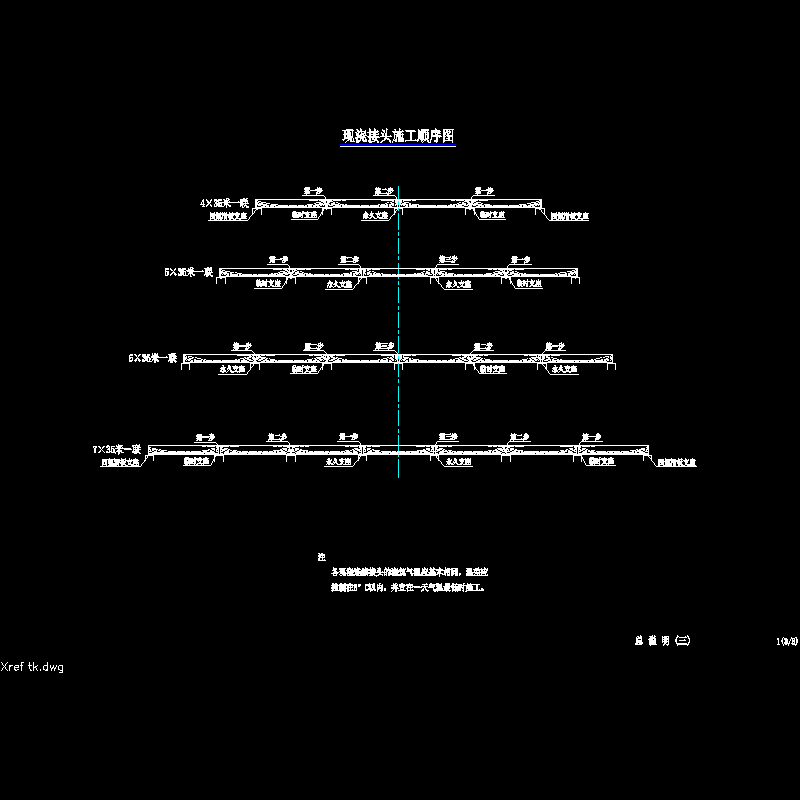

  • 01总说明_02.dwg
    01总说明_02.dwg

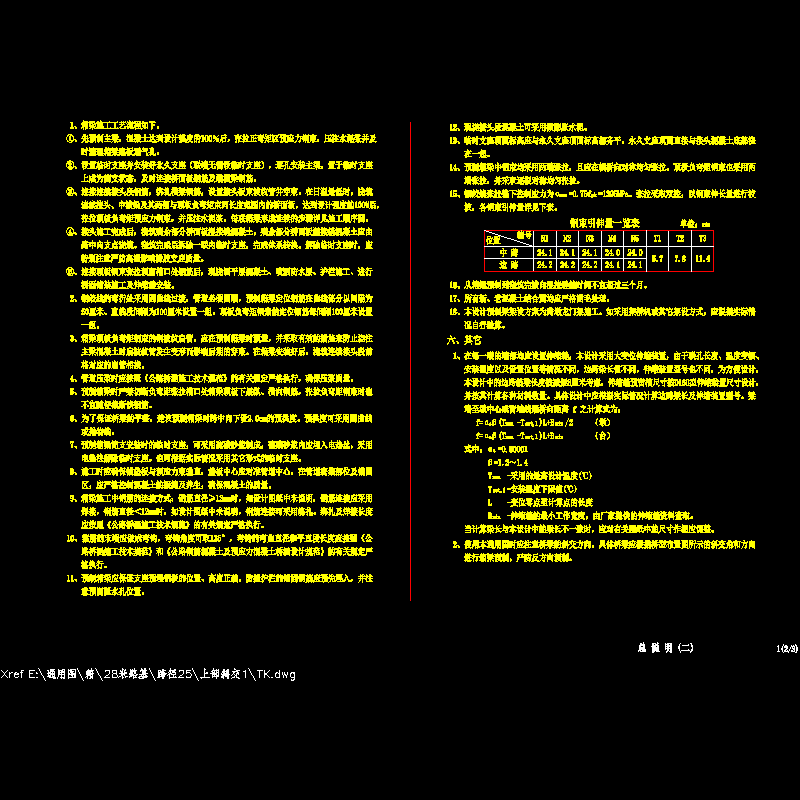

  • 01总说明_03.dwg
    01总说明_03.dwg
  • 02工程材料数量表.dwg
    02工程材料数量表.dwg
  • 03典型横断面.dwg
    03典型横断面.dwg
  • 04-箱梁一般构造-01.dwg
    04-箱梁一般构造-01.dwg
以上是部分截图,请下载附件后查看完整高清内容
