不同地震动峰值加速度地区挡土墙设计CAD图纸22张

附件详情

  • 设计说明4
  • 挡土墙断面设计详图及墙后反滤层设计图
  • <0.1g分区挡土墙设计图5
  • 0.1g、0.15g分区挡土墙设计图4
  • 0.2g分区挡土墙设计图4

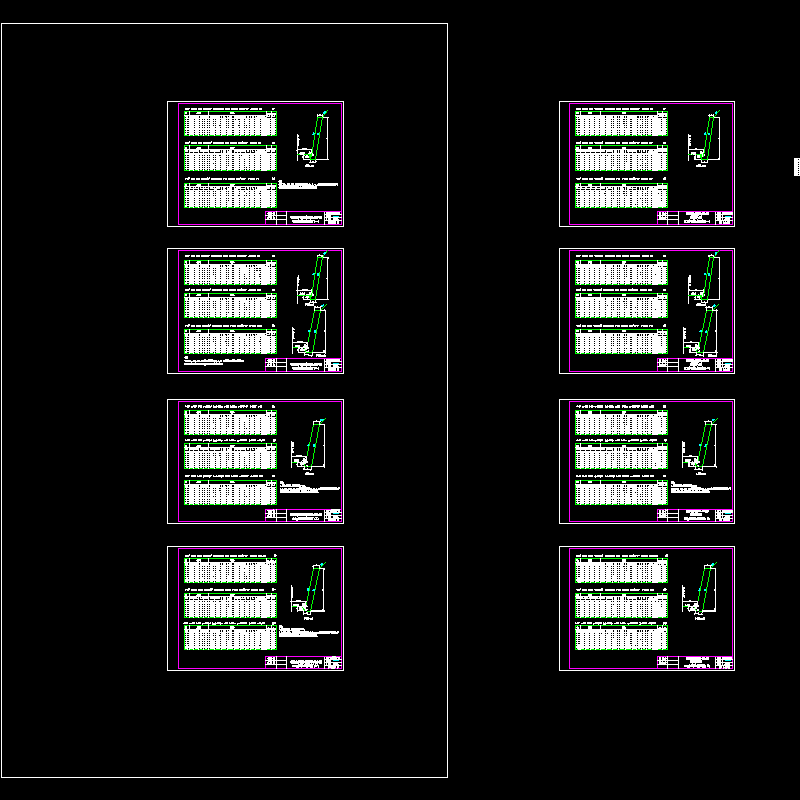

  • 0.3g分区挡土墙设计图4
  • Ag=0.2g分区重力式路堑挡土墙断面尺寸及计算结果4

附件详情

挡土墙不适用于以下情况:
a、设计地震动峰值加速度大于0.3g的地区;b、不适用于浸水地区和不良地质地段。;c、山体不稳定、有严重坍方、滑坡、泥石流地区。d、膨胀性地层。
……
材料和结构要求
作为挡土墙时墙身材料采用C25混凝土。挡墙墙身在路基面处及以上部分每隔2m上下左右交错设置泄水孔,为防止泄水孔堵塞,应在泄水孔进口处设置反滤层{反滤层采用砂砾石,厚30cm}。若岩层裂隙水发育时应根据需要设纵向或竖向盲沟;如为硬质岩,且干燥无水时,可不设置纵向盲沟。纵向盲沟设置在泄水孔以上50cm处。
一般情况墙身沿线路方向每隔5~15m设置伸缩缝,在基底岩层变化处加设沉降缝,缝宽0.02m~0.03m,缝内沿顶、内、外三边填塞沥青麻筋或沥青木板等,其深度不小于0.2m。
基础埋置深度应符合下列要求:一般情况不小于1.0m。侧沟外底至墙趾一般不小于0.3m。 在软质岩地基上,不应小于1.0m。
……
共计22张,设计于2010年

小于0.1g分区挡土墙设计图

0.2g分区挡土墙设计图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

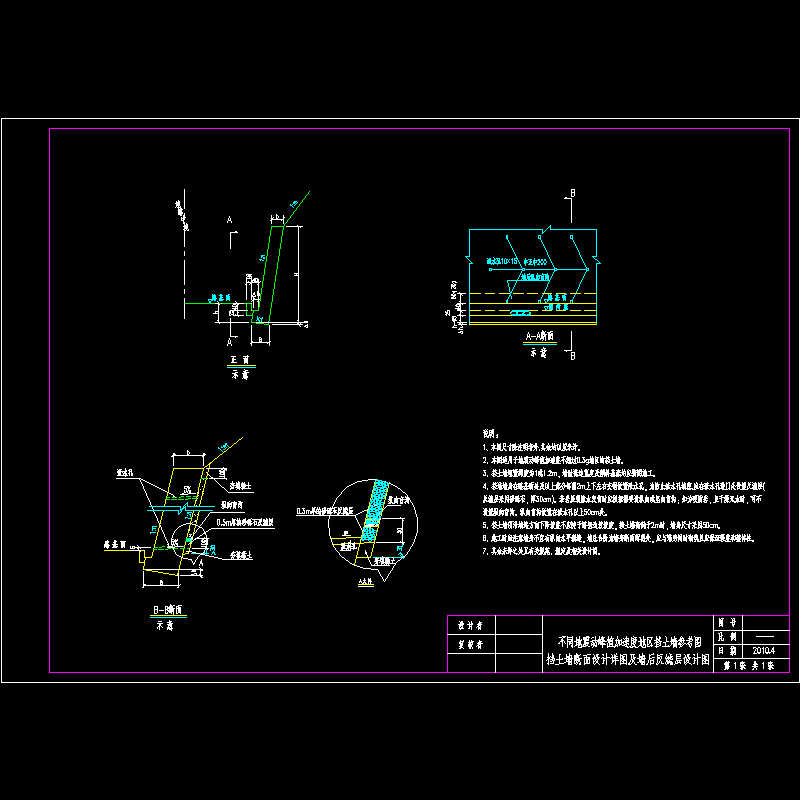

  • 2、挡土墙断面设计详图及墙后反滤层设计图.dwg
    2、挡土墙断面设计详图及墙后反滤层设计图.dwg

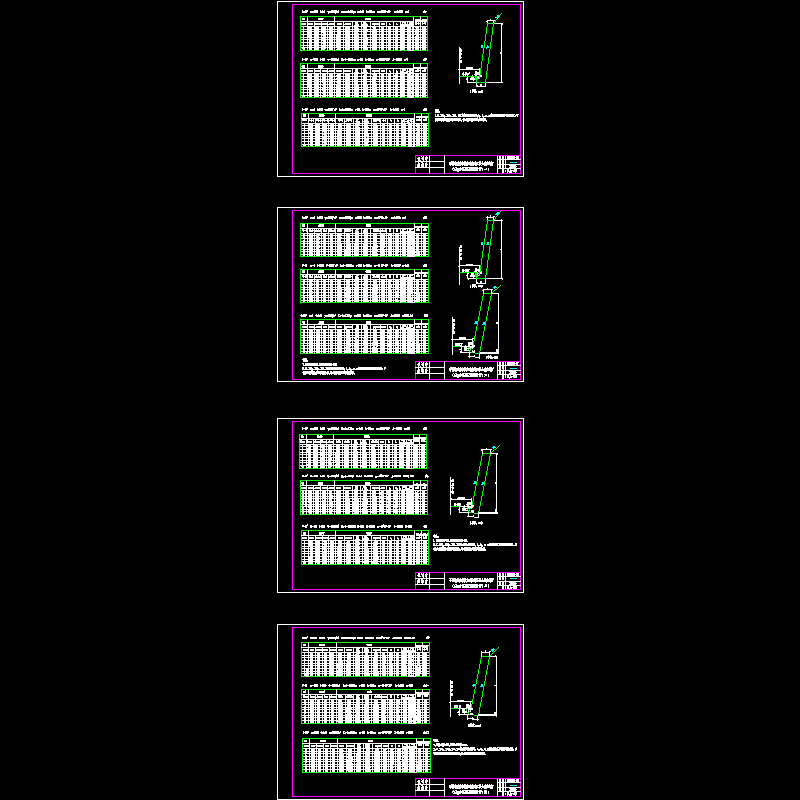

  • 12~15、0.2g挡土墙设计图.dwg
    12~15、0.2g挡土墙设计图.dwg
  • 16~19、0.3g挡土墙设计图.dwg
    16~19、0.3g挡土墙设计图.dwg

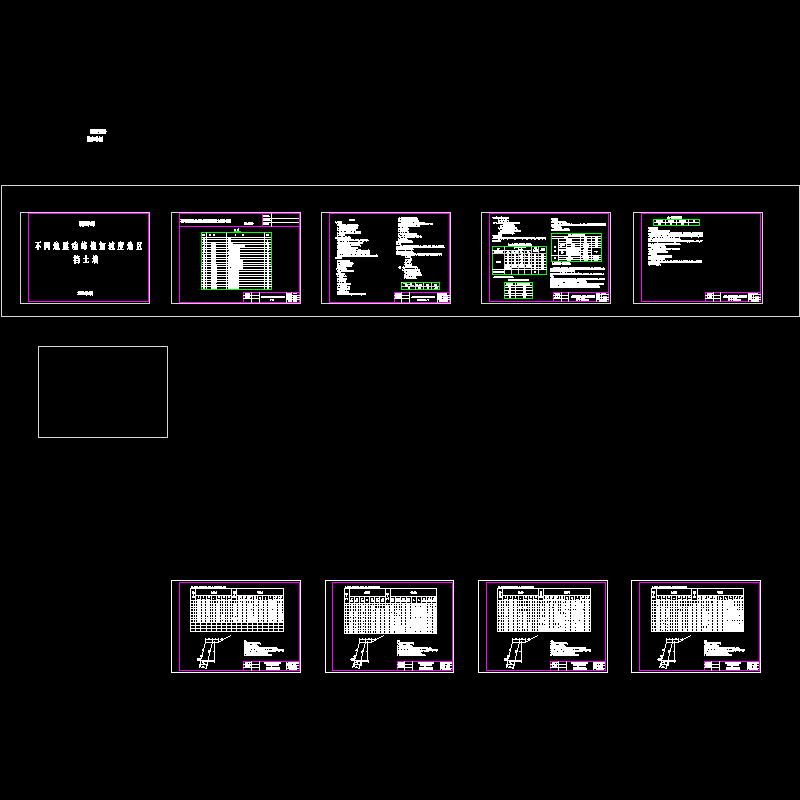

  • 1、目录、设计说明.dwg
