高速公路高填路堤设计CAD图纸（不同高度陡坡）

附件详情

公路等级:高速公路 设计速度:80km/h
整体式路基宽:24.5m 车道数：双向四车道
两侧土路肩各宽0.75m。一般路段行车道、路缘带及硬路肩设2%横坡，土路肩设4%横。

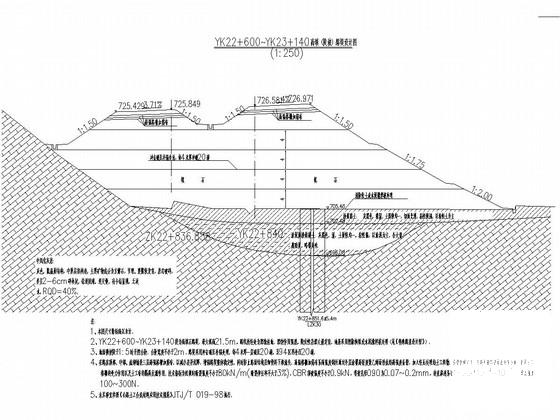

高填石路堤，最大填高25m、23m、21m、21.5m、24m、32.5m。
覆盖土厚度0.6m，全部清除。路堤采用冲击碾压补强处理，每4米厚一层碾压20遍,至94区再补压20遍。
在路床顶部铺设一层高强格栅加筋布，以减小差异沉降，增强路堤整体稳定性，同时防止路面结构层细骨料下渗流失。高强格栅加筋布系高强度钢丝通过外层涂覆高密度聚乙烯而形成的高强度条带，加入经后处理的土工织物，条带纵横交叉，经超声波焊接而成的复合体。兼具土工格栅的受力作用以及土工布的隔离反滤作用。技术指标为纵横向断裂强度不小于80kN/m(断裂伸长率不大于3%)，CBR顶破强度不小于0.9kN，等效孔径O90为0.07~0.2mm，垂直渗透系数1~9.9*10-4/-10-3/ 。焊点强度100~300N。
……
共计7张
