一般地区衡重式路肩挡土墙大样CAD图纸

附件详情

本图仅适用于一般地区,不适用于浸水地区及抗滑挡墙
1.荷载: q=30kPa
2.挡土墙基底摩擦系数: f=0.40
3.墙背填料计算内摩擦角:φ=30°
4.填料容重:γ=22KN/m
5.墙身容重:γ=23KN/m
6.挡土墙稳定系数:抗滑动稳定系数 Kc≥1.3
抗倾覆稳定系数 K0≥1.6
含:挡土墙立面布置图、衡重式路肩挡墙大样图、衡重式挡墙衡重台配筋图共5张,编制于2011年。

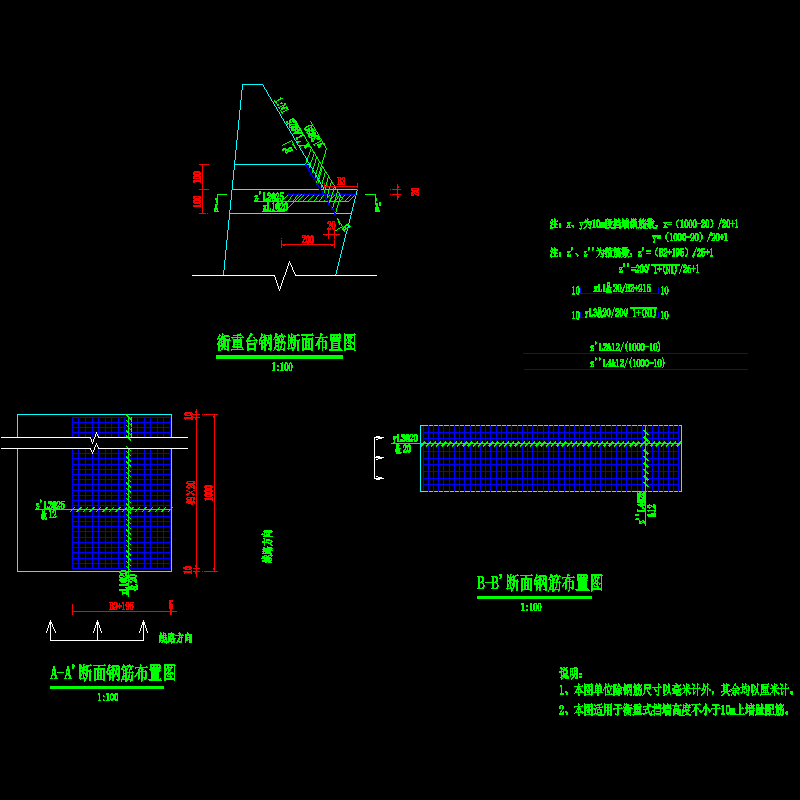

衡重台钢筋断面布置图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 纵二路1号挡墙立面布置图.dwg
    纵二路1号挡墙立面布置图.dwg
  • 纵二路2号挡墙立面布置图.dwg
    纵二路2号挡墙立面布置图.dwg
  • 纵二路3号挡墙立面布置图.dwg
    纵二路3号挡墙立面布置图.dwg

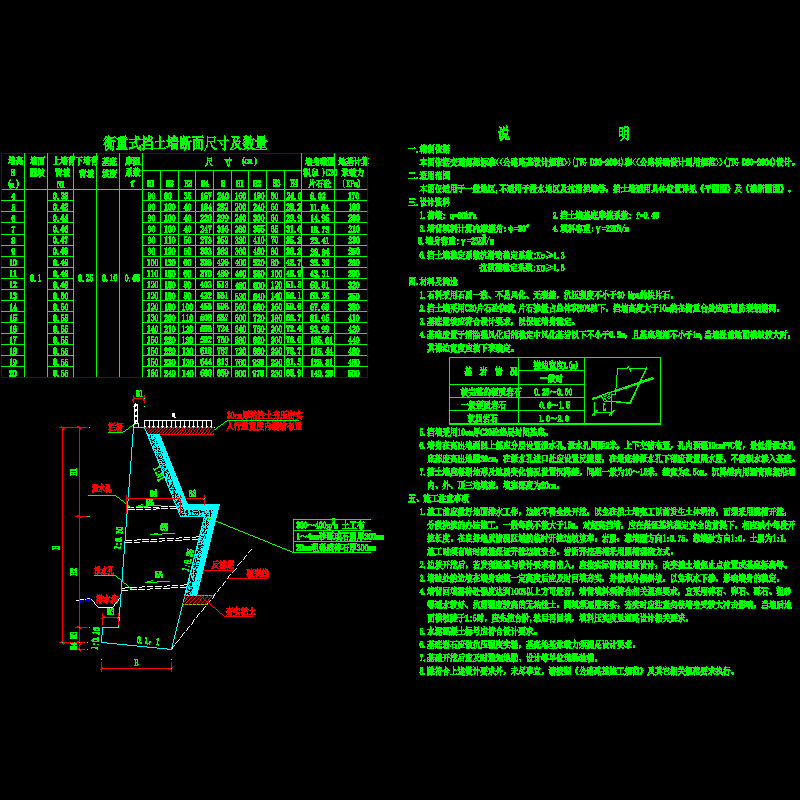

  • 纵二路衡重式路肩墙大样图.dwg
    纵二路衡重式路肩墙大样图.dwg
  • 衡重式挡墙衡重台配筋图.dwg
    衡重式挡墙衡重台配筋图.dwg
以上是部分截图,请下载附件后查看完整高清内容
