一套衡重式挡土墙设计CAD图纸

1、本图尺寸单位除桩号、标高以m计外,均以cm计。   2、本挡土墙为衡重式一般路肩墙,K1 326处与桥台相接。   3、本段挡土墙在竖曲线内,挡墙基底采用平坡修筑,挡墙砌筑时墙顶宽度应与标准宽度保持一致,墙高由上墙调整。   4、挡墙立面图中桩号处的标高为该处路基硬路肩边缘处标高。墙基位置所示标高为墙趾下边缘标高。标注的长度为实际修筑的长度。   5、本段挡土墙修筑在水田段,表层有2m粘土,墙址地基处为泥岩夹砂岩,基底承载力要求为500Kpa。   6、施工中,根据实地地质情况可适当调整挡土墙的基底标高、沉降缝位置等。

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

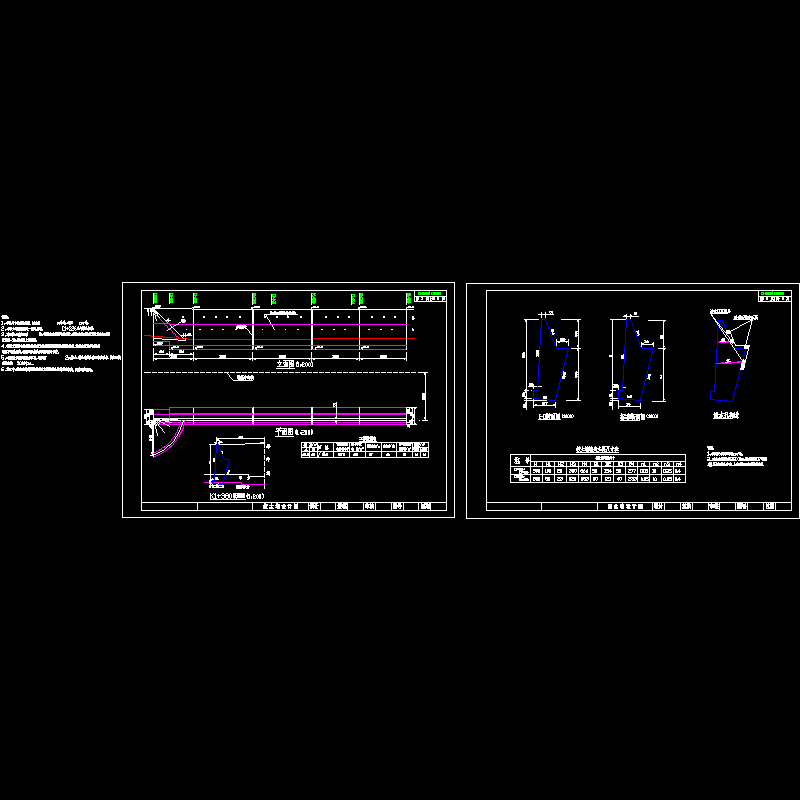

  • 一套衡重式挡土墙设计CAD图纸 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
