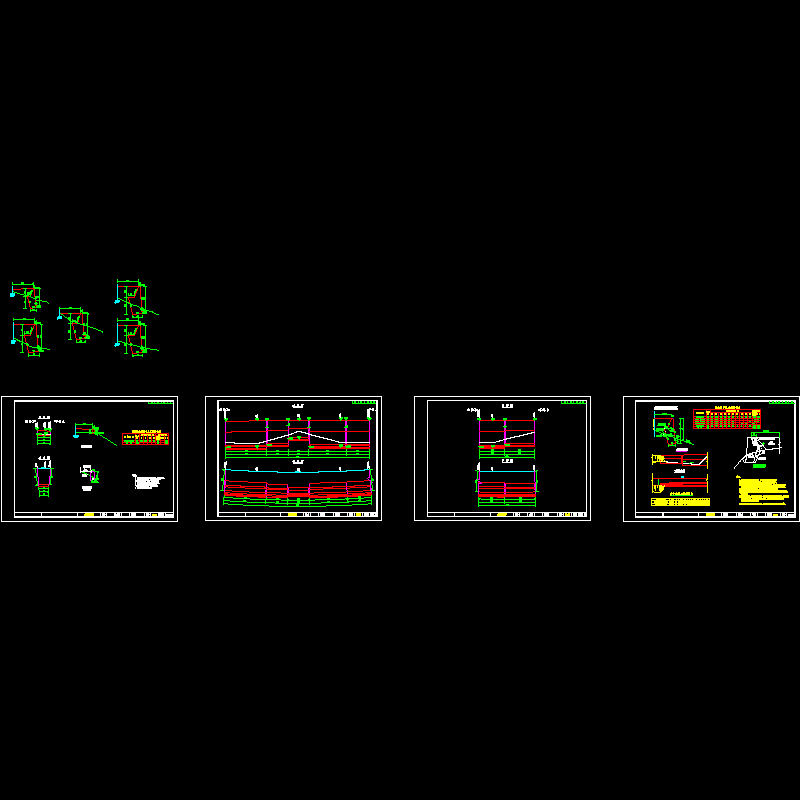

衡重式路肩挡土墙设计CAD图纸

土基及不良地基墙基埋深h≥0.5m，襟宽p≥1.0m。岩基墙基埋深h≥0.2m，襟宽p≥0.2m。墙顶采用1:3水泥砂浆抹成5%外斜横坡。墙面露出部分采用1:2水泥砂浆勾缝。墙体石料标号不低于30号。挡墙设计参数:设计荷载为公路Ⅰ级，墙背填土内摩擦角为35°。挡土墙采用C20片石混凝土浇筑，石料强度不低于30MPa。墙后填料为开山石渣等透水性材料。挡墙顶部50cm为C30混凝土防撞护栏基础,详见路肩墙断面构造图。 　　挡土墙每10～15米设置伸缩缝，伸缩缝宽2厘米,缝内填塞沥青麻絮。泄水孔采用Φ10cmPVC管，最下排泄水孔的出水口高出地面30厘米,上下排交错设置，间距2～3米。挡墙基坑开挖后，应对基底进行夯实，使基底承载力满足基底设计承载力。回填土的压实度不小于90%，为防止路面汇水冲刷墙趾，回填土上部采用C20片石铺砌，铺砌长度1.5米，铺砌厚度30cm……共计4张，设计于2012年
