高速公路右侧衡重式路肩墙设计CAD图纸

附件详情

公路等级:高速公路 设计速度:80km/h
整体式路基宽:24.5m 车道数：双向四车道
两侧土路肩各宽0.75m。一般路段行车道、路缘带及硬路肩设2%横坡，土路肩设4%横。

注：
1、本图尺寸以厘米计。
2、挡土墙纵向每10～15m长设一道伸缩缝（沉降缝），缝宽2～3cm，采用沥青麻筋沿墙内、外、顶三边填塞，其深度不小于15cm。
3、墙背填料内摩擦角不小于35°，采用小型压实机具碾压，要求压实度不小于96%。
4、挡土墙墙高12米以下（含基础）采用M7.5浆砌片、块石砌筑，其中墙身采用片石砌筑，墙面采用块石砌筑，并用M10砂浆勾缝；挡土墙墙高12米以上（包括12米，含基础）采用C20片石砼筑砌。石料石质应一致，片石抗压强度不小于30MPa，块石抗压强度不小于40MPa，规格应符合石料有关技术要求。
5、挡土墙应错缝砌筑，需待砂浆强度达到70%以上，方可回填并分层碾压墙背特别填筑区填料。
6、泄水孔为^100PVC泄水管，上下交错设置，间距一般为2～3m，遇渗水区可适当加密。泄水孔进水口周围应用反滤土工布包裹以免泄水孔淤塞，土工布尺寸为40*40cm。最底排泄水孔出口应高出常水位至少50cm并高出地面至少30cm。
7、本段挡墙设计承载力为300kpa，实际地基承载力为350kpa满足设计要求；局部地基承载力达不到设计要求时，应采用碎石等材料换填以提高其承载力。
8、在同一基础段落内，当基础置于物理、力学性质和压缩性差异悬殊的地基上时，尽管地基承载力满足设计要求，也要对条件较差的地基进行补强，防止基础出现不均匀沉降。
9、最底排泄水孔进口底部铺设一层机织防渗土工布，以防止基底受水侵蚀。挡墙基坑回填（最低一排泄水孔以下部分）采用石方填筑。
……

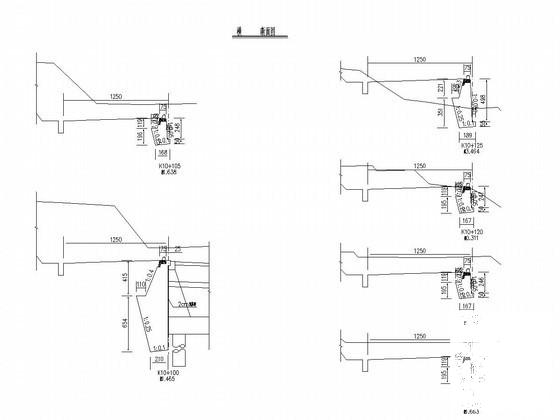

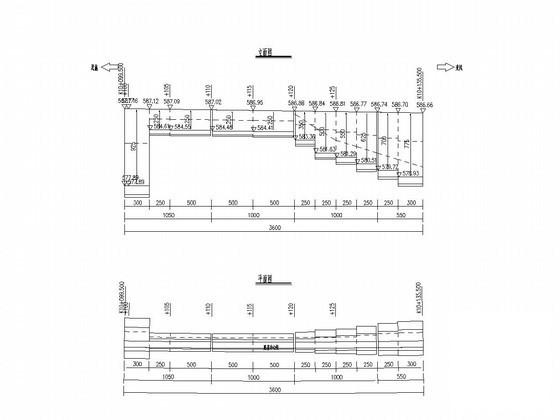

该资料包含平面、立面、横断面、主要尺寸及数量表
……
共计3张
