高速公路仰斜式路堑墙设计图纸CAD.dwg

附件详情

本图砌体石料采用极限强度不低于40MPa的片石，厚度不小于15cm,应敲去其尖锐凸出部分，放置平稳，尽量做到分层错缝塔叠砌筑，石间以小石子填塞。墙体应分段砌筑，每段长度宜为10-15m，两段间设置伸缩缝，在地基地质变化处设置沉降缝，缝宽为2cm，缝内用沥青麻筋嵌塞，嵌塞深度为20cm。在相邻两段墙体高度不一致时，应将墙高作渐变连接，渐变段长度为10-20m。
在墙身适当高度设置泄水孔，泄水孔间距一般为2-3m，上下排交错设置，最低泄水孔出水口 应高出边沟水位0.3m。路堑墙墙身及基础均采用C20块片石混凝土。高出碎落台0.3m以上设置15×15cm的泄水孔，孔间距2～3m，泄水孔交错布置。

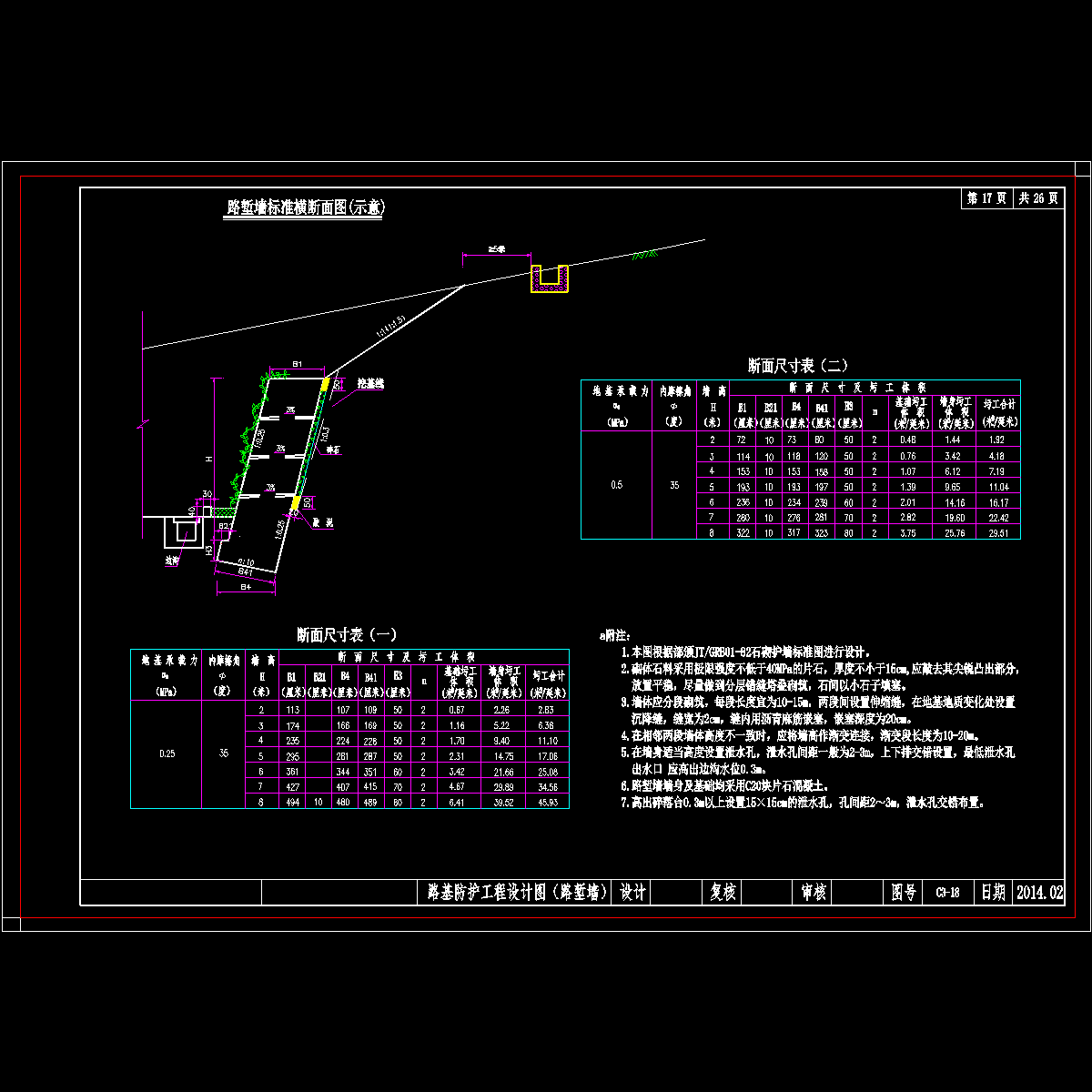

……含断面尺寸表、路堑墙标准横断面图(示意)……共计1张，设计于2014年
