高速公路仰斜式挡土墙设计CAD大样图

附件详情

公路等级:高速公路 设计速度:80km/h
整体式路基宽:24.5m 车道数：双向四车道
两侧土路肩各宽0.75m。一般路段行车道、路缘带及硬路肩设2%横坡，土路肩设4%横。

注：
1、本图尺寸除管径以毫米计外，余均以厘米计。图中h为路面结构层厚度。
2、挡土墙纵向每10～15m长设一道伸缩缝（沉降缝），缝宽2～3cm，采用沥青麻筋沿墙内、外、顶三边填塞，其深度不小于15cm。
3、墙背特别填筑区采用开级配碎石填筑，一般填筑区采用邻近挖方渗水性良好的开山石渣填筑。填料内摩擦角不小于35°。
4、墙背特别填筑区应采用小型压实机具碾压，要求压实度不小于96%。
5、挡土墙墙高12米以下（含基础）采用M7.5浆砌片、块石砌筑，其中墙身采用片石筑砌，墙面采用块石砌筑（并用M10砂浆勾缝）；挡土墙墙高12米以上（包括12米，含基础）采用C20片石砼浇筑。石料石质应一致、不易风化、无裂缝，软化系数不小于0.75，片石抗压强度不小于30MPa，块石抗压强度不小于40MPa，规格应符合石料有关技术要求。
6、挡土墙应错缝砌筑，需待砂浆强度达到70%以上，方可回填并分层碾压墙背特别填筑区填料。
……

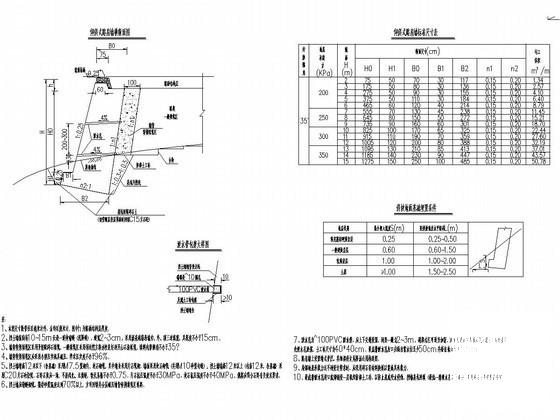

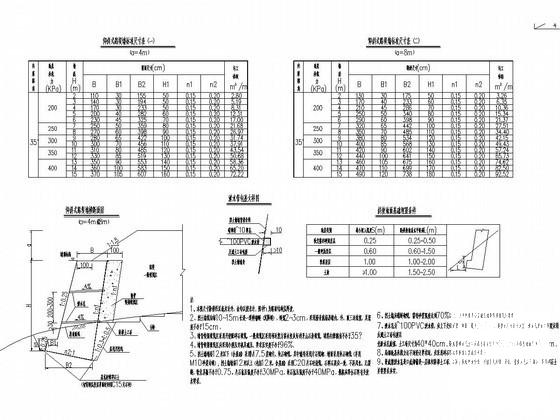

该资料包含：仰斜式路肩墙横断面图、泄水管包裹大样图、斜坡地面基础埋置条件、仰斜式路肩墙标准尺寸表、仰斜式路堤墙标准尺寸表、仰斜式路堤墙横断面图
……
共计4张
