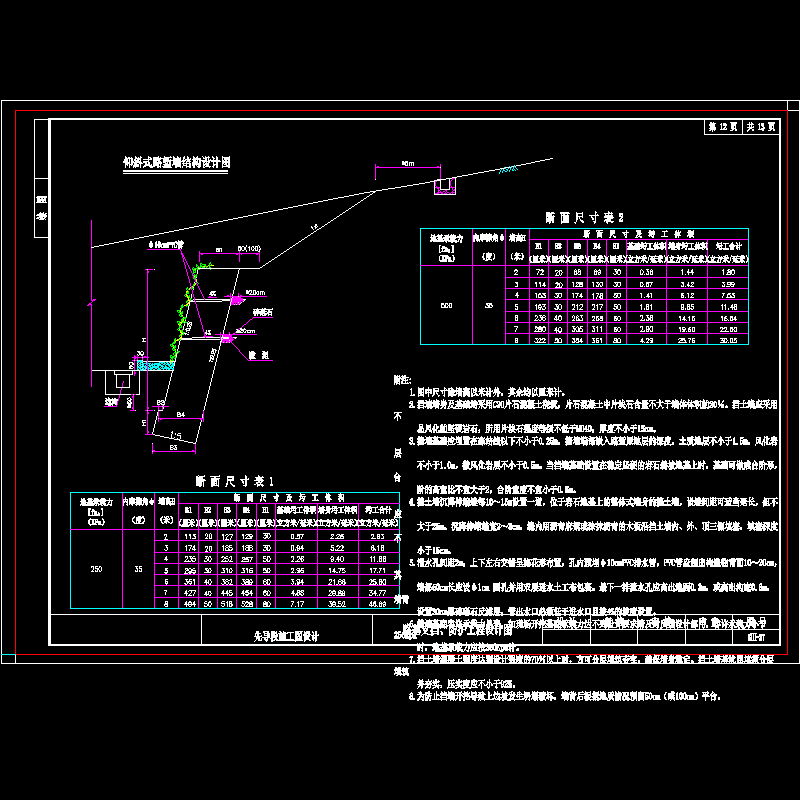

高速公路路基仰斜式路堑挡土墙结构设计方案图纸CAD

附注: 　　1.图中尺寸除墙高以米计外，其余均以厘米计。 　　2.挡墙墙身及基础均采用C20片石混凝土浇筑，片石混凝土中片块石含量不大于墙体体积的20％。挡土墙应采用不易风化的坚硬岩石，所用片块石强度等级不低于MU40，厚度不小于15cm。 　　3.挡墙基础应埋置在冻结线以下不小于0.25m，挡墙端部嵌入路堑原地层的深度，土质地层不小于1.5m，风化岩层不小于1.0m，微风化岩层不小于0.5m。当挡墙基础设置在稳定坚硬的岩石斜坡地基上时，基础可做成台阶形，台阶的高宽比不宜大于2，台阶宽度不宜小于0.5m。 　　4.挡土墙沉降伸缩缝每10～15m设置一道，位于岩石地基上的整体式墙身的挡土墙，设缝间距可适当延长，但不应大于25m。沉降伸缩缝宽2～3cm，缝内用沥青麻絮或涂抹沥青的木板沿挡土墙内、外、顶三侧填塞，填塞深度不小于15cm。 　　5.泄水孔间距2m，上下左右交错呈梅花形布置，孔内预埋φ10cmPVC排水管，PVC管应超出构造物背面10～20cm，其端部50cm长应设φ1cm 圆孔并用双层透水土工布包裹。最下一排泄水孔应高出地面0.3m，或高出沟底0.6m，墙背设置30cm厚碎砾石反滤层，管出水口必须低于进水口且按4%的坡度设置。 　　6.挡墙基底容许承载力见表，如现场开挖基底承载力达不到设计要求请及时反馈设计部门，容许承载力小于250Kpa时，地基承载力应按250Kpa计。 　　7.挡土墙混凝土强度达到设计强度的70％以上时，方可分层填筑夯实，确保墙身稳定。挡土墙基坑回填须分层填筑并夯实，压实度应不小于92%。 　　8.为防止挡墙开挖导致上边坡发生坍塌破坏，墙背后根据地质情况预留50cm（或100cm）平台。 　　…… 　　图纸内含： 　　仰斜式路堑墙结构设计图 　　断面尺寸表 　　…… 　　共1张
