两层框架结构焦化厂201变电所建筑结构施工图纸
- 建筑类别：工业建筑
- 建筑高度类型：多层建筑
- 建筑地上层数：2层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：7度抗震
- 参考图纸：8张
附件详情
该项目是焦化厂201变电所项目，抗震设防烈度为7度，采用现浇钢筋混凝土框架结构,框架结构抗震等级三级，独立基础。
该资料包含：工程说明，平、立、剖面图，基础结构布置配筋图，结构平面配筋图，梁柱配筋平法表示图，模板及配筋图，楼梯结构平面配筋图。共计8张图。

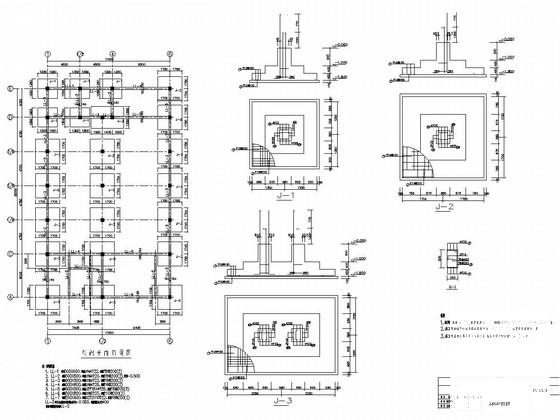

基础 平面布置图

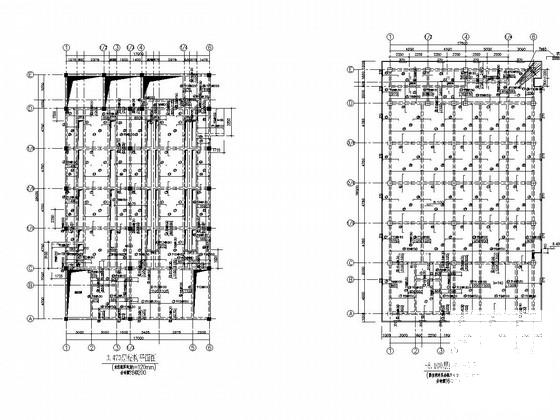

板配筋图
结构配筋图

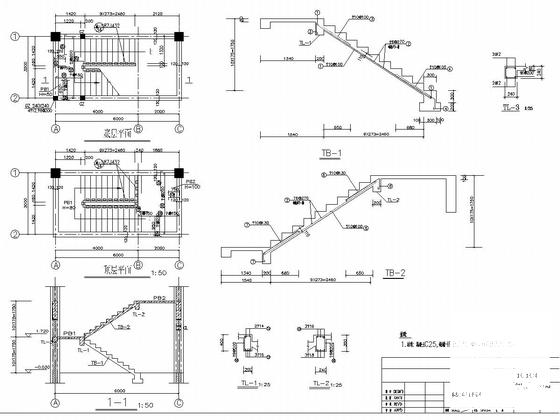

楼梯图
梁配筋图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-

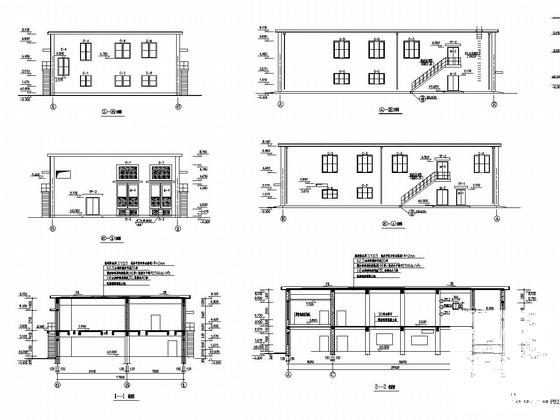

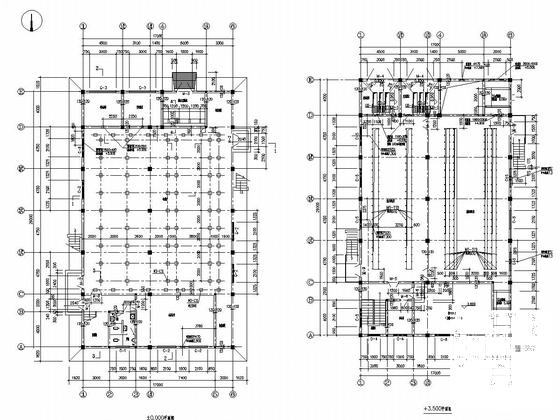

框架结构建筑施工图 - 1 -
框架结构建筑施工图 - 2 -
框架结构建筑施工图 - 3 -
框架结构建筑施工图 - 4 -
框架结构建筑施工图 - 5 -
框架结构建筑施工图 - 6
以上是部分截图，请下载附件后查看完整高清内容
