上庄支线漫水小桥改建工程设计CAD图纸

附件详情

  • 小桥上部一般构造图
  • 小桥一般布置图
  • 小桥支撑梁布置图
  • 行车道板配筋图
  • 小桥桥台布置图
  • 小桥桥墩布置图
  • 小桥墩帽钢筋布置图
  • 小桥搭板构造图
  • 桥台台帽钢筋构造图
  • 桥面铺装钢筋构造图
  • 横向一般布置图
  • 警示柱构造图

附件详情

一、概况:
xx漫水小桥位于xx支线K0 065处,原为正交3-2米板涵,由于路线标高较低,出水净空太小,其中两孔已经堵塞,每到雨季,雨水和污水便会溢过涵面形成漫流,严重影响了正常交通。该资料拟拆除旧涵,改建成正交3-6米漫水小桥,桥梁全长19.98米;桥面宽8.5米,桥高2米,两侧各做50米引道,与旧路顺接。
二、设计标准:
1.设计荷载:汽车-20级,挂车-100级。
2.地震基本烈度:7度。
3.地基容许应力:200Kpa。
4.小桥涵与路基同宽,宽8.5m。
三、设计依据:
1.《公路工程技术标准》(JTJ001-97)
2.《公路桥涵设计通用规范》(JTJ021-89)
3.《公路钢筋混凝土及预应力混凝土设计规范》(JTJ023-85)
4.《公路桥涵地基与基础设计规范》(JTJ024-85)
5.《公路工程抗震设计规范》(JTJ004-89)
四、设计要点:
1.新桥上部结构为 3-6米预制实心板,按漫水桥设计。
2.桥面横坡为1.5%,在桥面铺装上调整。
3.下部结构采用轻型墩台,利用上部结构及下部支撑梁形成四铰刚构系统。
4.小桥实心板下设1厘米橡胶条,作为简易支座。
5.桥台后设搭板,搭板下换填10% 石灰土。
6.小桥板端与背墙之间用沥青玛蹄脂填塞。
7.小桥洞口为直翼墙,与河岸顺接。


以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源

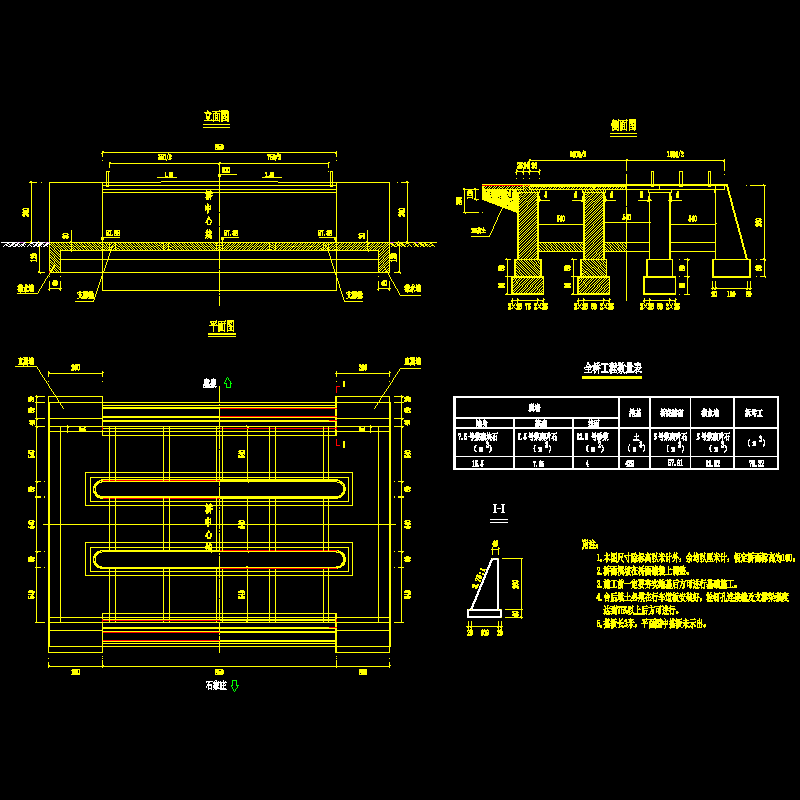

  • 小桥一般布置图.(改)dwg.dwg
    小桥一般布置图.(改)dwg.dwg

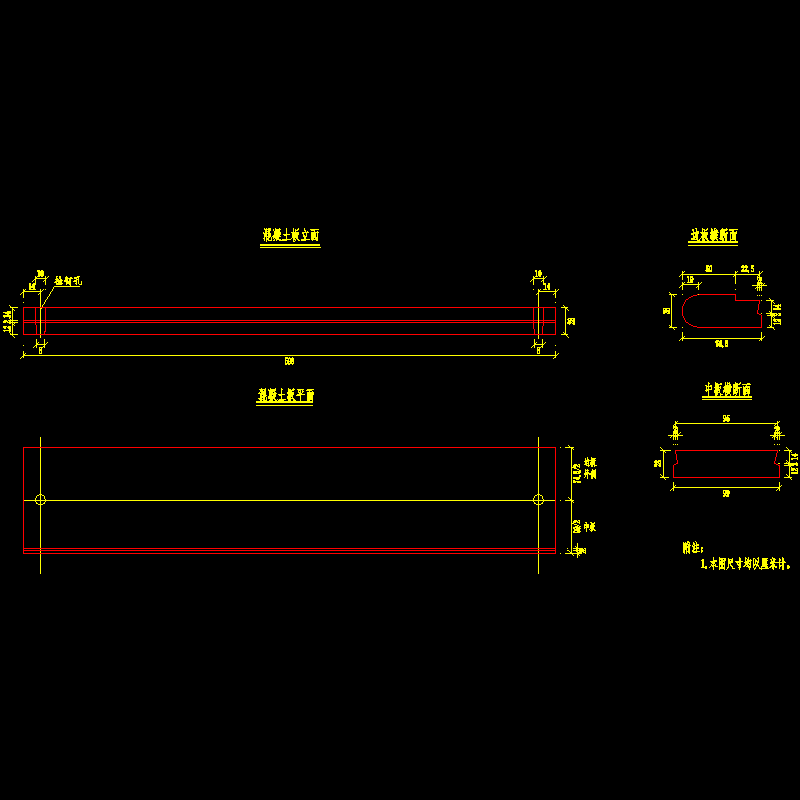

  • 小桥上部一般构造图.dwg
    小桥上部一般构造图.dwg

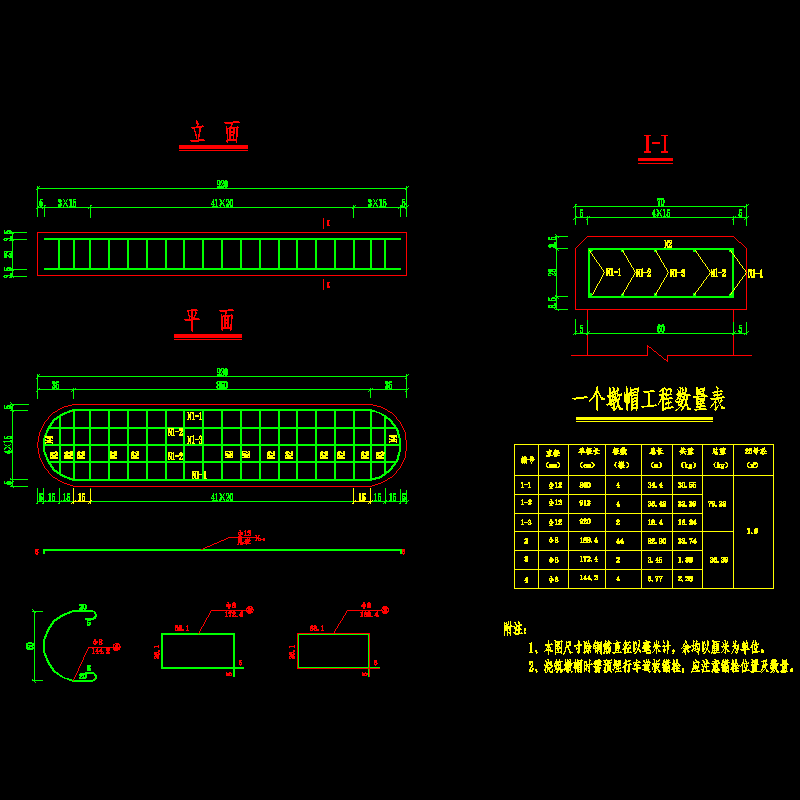

  • 小桥墩帽钢筋布置图.dwg
    小桥墩帽钢筋布置图.dwg

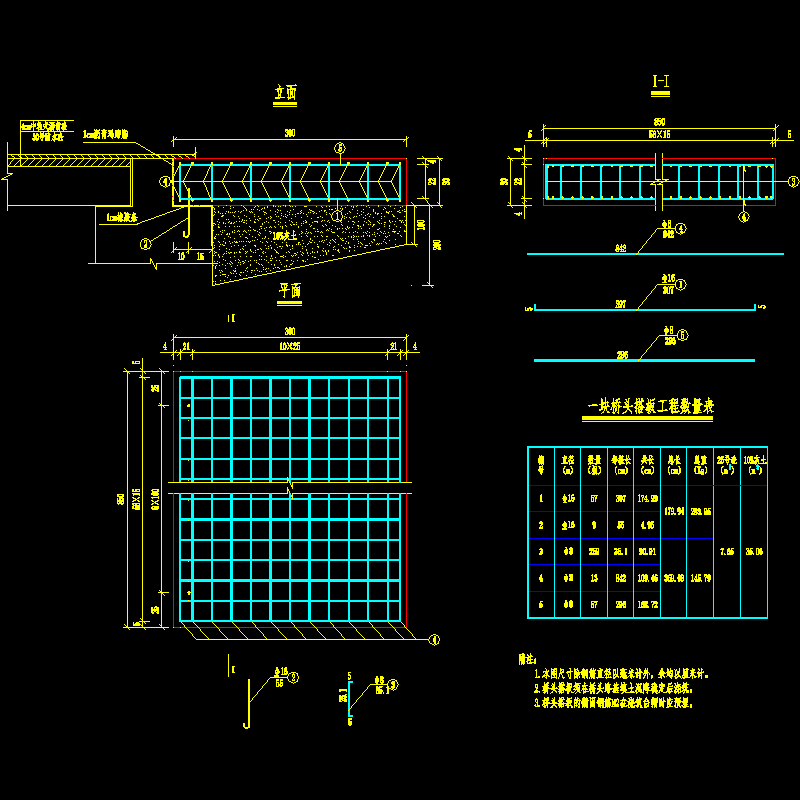

  • 小桥搭板构造图.dwg
    小桥搭板构造图.dwg

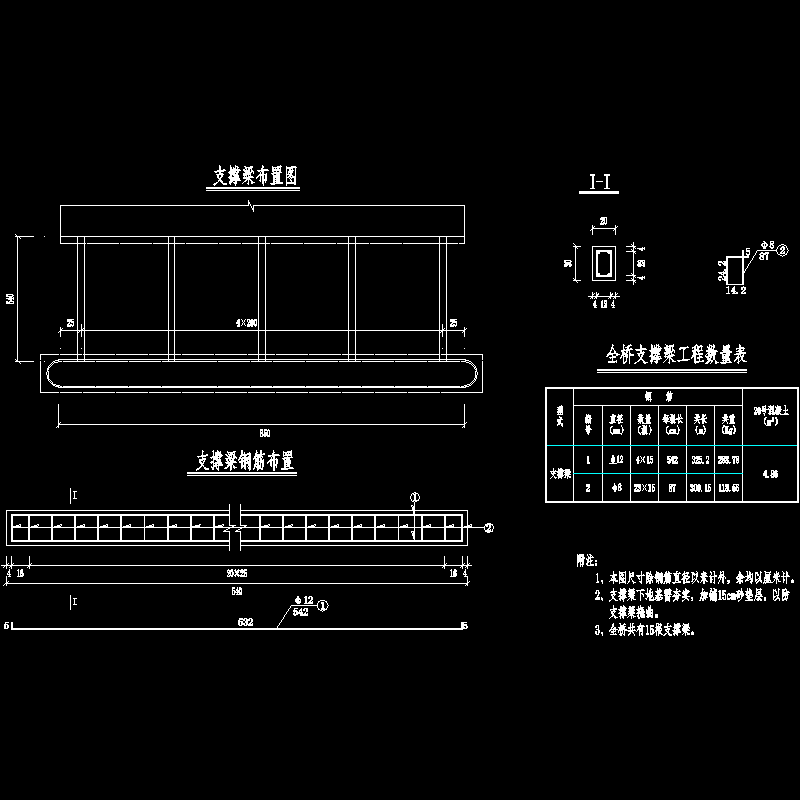

  • 小桥支撑梁布置图.dwg
    小桥支撑梁布置图.dwg
  • 小桥桥台布置图(改).dwg
    小桥桥台布置图(改).dwg
  • 小桥桥墩布置图.dwg
    小桥桥墩布置图.dwg
  • 桥台台帽钢筋构造图.dwg
    桥台台帽钢筋构造图.dwg
以上是部分截图,请下载附件后查看完整高清内容
