15孔D1.5米钢筋混凝土圆管漫水桥设计CAD图纸

附件详情

  • 设计说明
  • 工程数量表

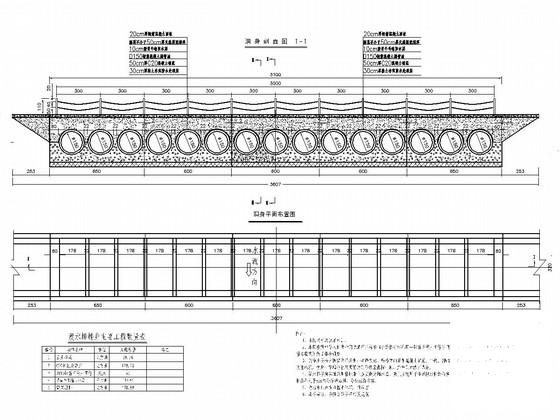

  • 桥型布置图
  • D1.50米圆管200米标准管节钢筋构造图
  • 洞身及进出水口断面图
  • 护坡断面图
  • 桥面铺装钢筋构造图
  • 钢链护栏大样图

附件详情

设计概况:
该桥桥身采用15孔D150cm钢筋混凝土圆管拼接,管底铺砌和管座采用C20现浇混凝土一次性浇筑,桥面采用C30防水钢筋混凝土,安装桩柱式钢链栏杆;进出水口采用C20现浇浇混凝土铺砌。桥全长36.07米,桥全宽4.00米。
......
技术标准:
桥梁宽度:全幅4.0m
设计荷载:公路—Ⅱ级;
设计洪水频率:15/1;
地震动峰值加速度:0.05g。
......
,共6张CAD设计图。

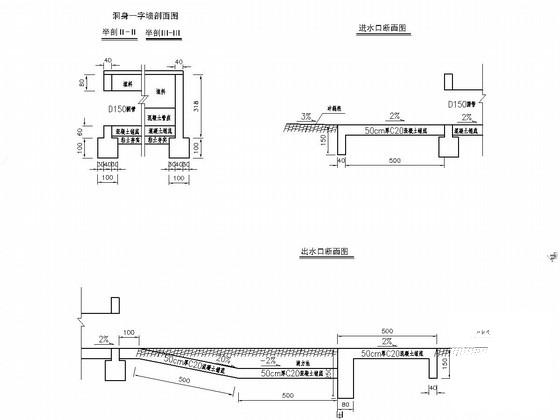

洞身及进出口断面图

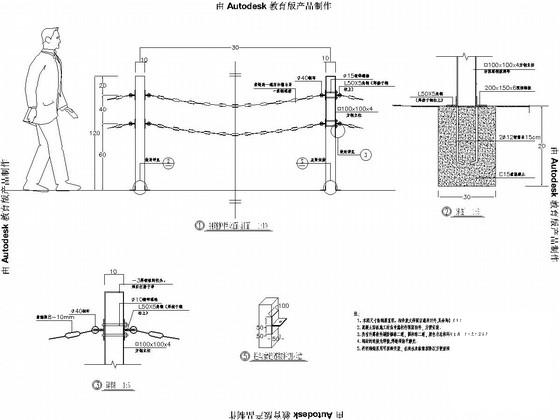

钢链护栏大样图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源
  • 15孔D1.5米钢筋混凝土圆管漫水桥设计CAD图纸 - 1
    第 1 张图
  • 15孔D1.5米钢筋混凝土圆管漫水桥设计CAD图纸 - 2
    第 2 张图
  • 15孔D1.5米钢筋混凝土圆管漫水桥设计CAD图纸 - 3
    第 3 张图
以上是部分截图,请下载附件后查看完整高清内容
