路基多排衬砌拱护坡设计CAD图纸

附件详情

附注:
1.除表中边坡高度H以米计外,其余尺寸以厘米计,n为衬砌拱排数。
2.表中工程数量不含浆砌片石加固路肩的数量。
3.本图为多排衬砌拱设计图适用于路基填土高度4m<H≤10m路段(边坡1:1.5)。适用于路基填土高度大于10m且边坡率为1:1.75、1:2.00路段。
4.当4m<H≤5m,设双排衬砌拱,当5m<H≤6.5m,设三排衬砌拱,当6.5m<H≤8m,设四排衬砌拱;当8m<H≤10m,设五排衬砌拱。衬砌拱排距按2.5m控制.衬砌拱拱柱泄水槽与上部水槽对应,平台排水槽与护坡道水槽一致。
5.衬砌拱施工时与路肩路面横向排水管铺设协调,各处接缝必须严格密封,不得透水。
……
图纸含:衬砌拱护坡工程数量表、衬砌拱立面图、衬砌拱剖面图、拱柱泄水槽剖面图、护坡道排水槽平面图、护坡道排水槽坡面图……共计2张CAD,设计于2014年


以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

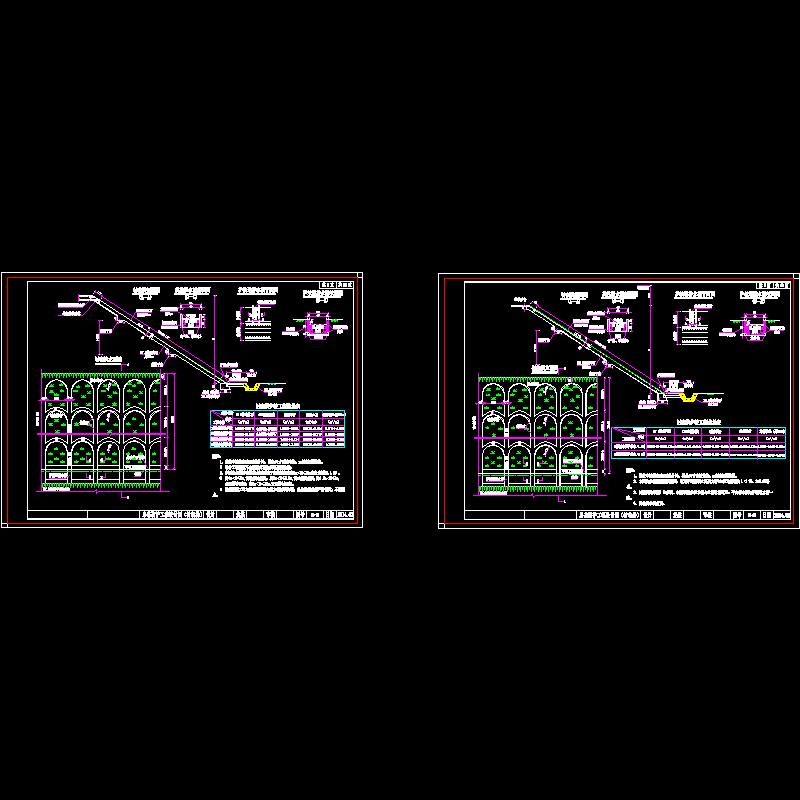

  • 路基多排衬砌拱护坡设计CAD图纸 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
