三栋新建两层商铺全部建筑结构施工图纸

搜索更多资源
  • 建筑类别：商业
  • 建筑高度类型：多层建筑
  • 建筑地上层数：2层
  • 图纸设计深度：施工图
  • 民用建筑设计使用年限：50年
  • 建筑设计结构形式：钢筋混凝土结构
  • 钢筋混凝土结构：框架
  • 基础形式 ：独立基础
  • 结构安全等级：二级
  • 地基基础设计等级：丙级
  • 抗震设防烈度：7度抗震
  • 风压：0.40kN/平方米
  • 雪压：0.50kN/平方米
  • 参考图纸：59张
  • 设计年代：近代
该项目是新建商铺项目，共计3栋楼，均为2层，框架结构，1#建筑设计面积：520平方米，高：9.100m，2#建筑设计面积：607平方米，高：9.300m。3#建筑设计面积：944平方米，高：9.300m，采用柱下独立基础，基础设计等级为丙级，抗震设防烈度为7度。
该资料包含：各栋楼所有建筑图和结构图，非常详细，共计59张图。
分享投稿时间：近几年9月。

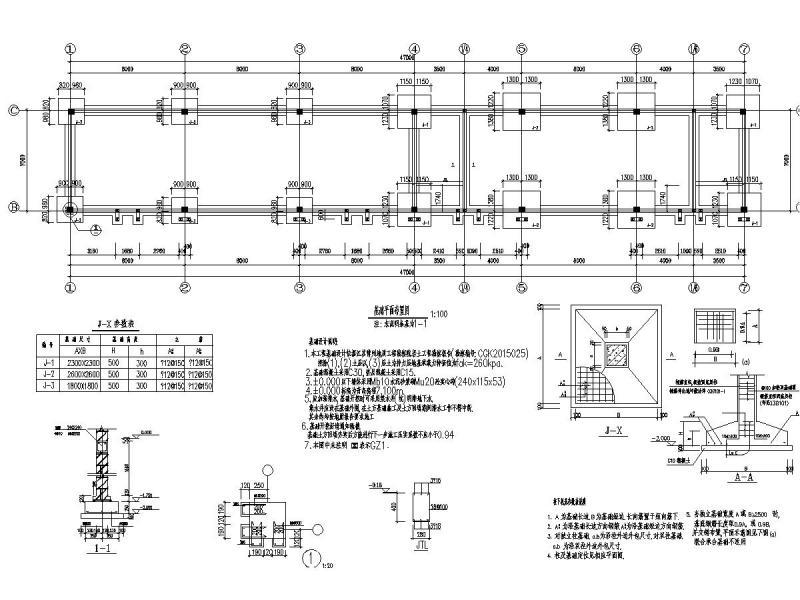

基础 平面布置图

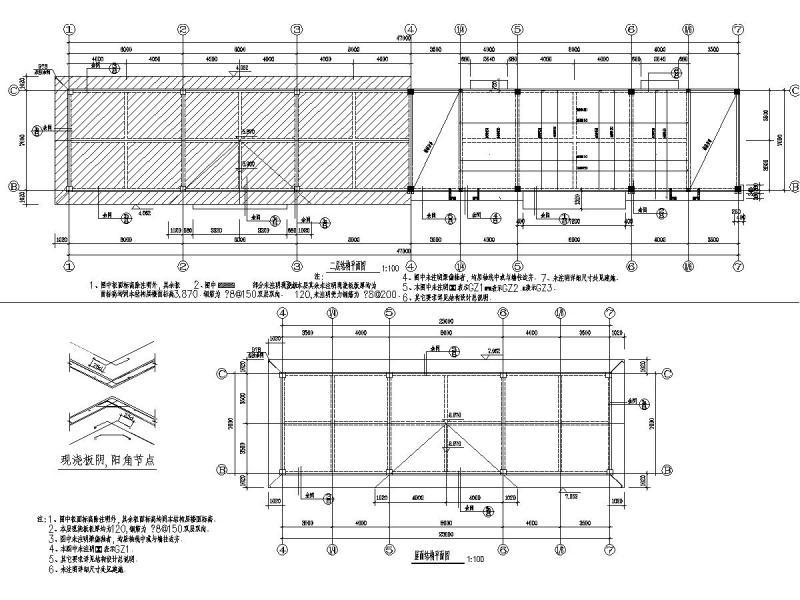

二层/屋面结构平面图

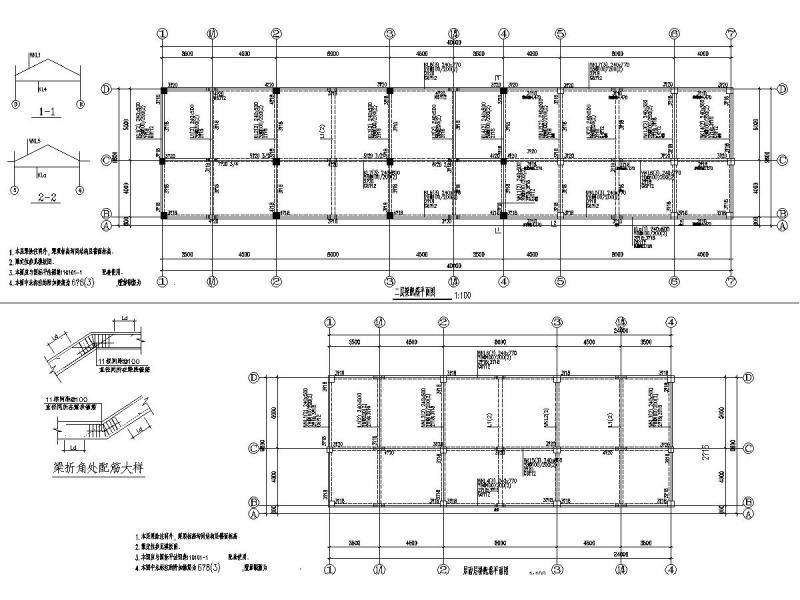

二层梁配筋平面图

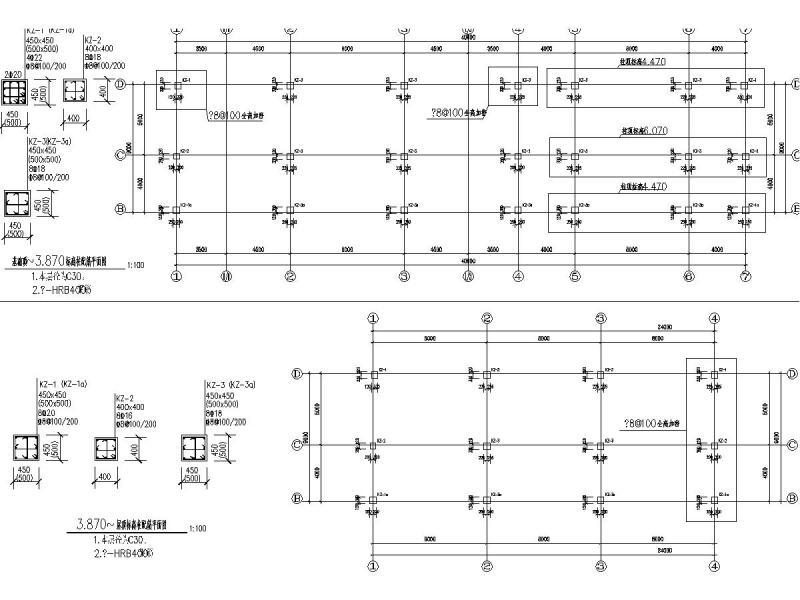

柱配筋平面图

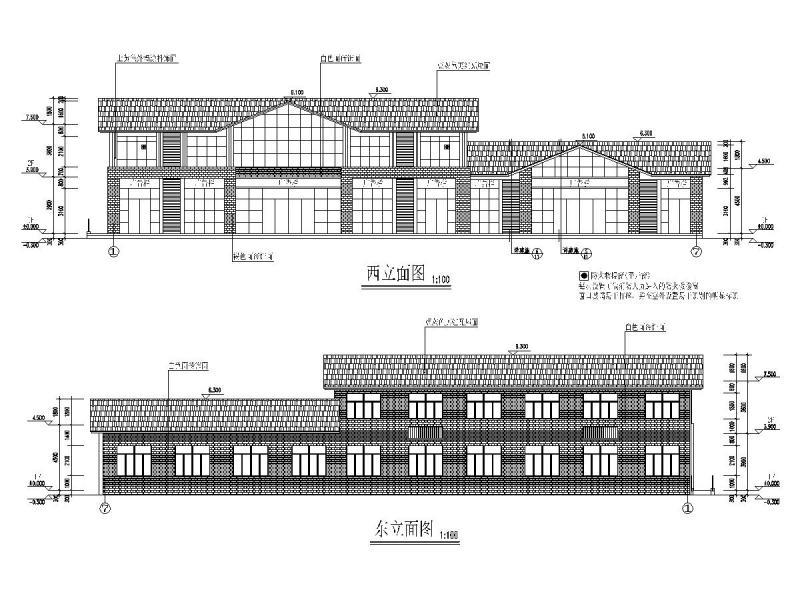

立面图
