斜拉桥全部完整CAD施工图纸(详细).dwg

桥梁简介:全长975.0米,桥跨布置为200m 450m 200m米,三跨整体开口梁板式断面预应力砼双塔双索面斜拉桥,边中跨比为0.444,桥面为双向四车道及两侧人行道宽度为1.75米,主桥全宽22.0米,设计时速60km/h。桥型为预应力混凝土双塔双索面斜拉桥。行车道主梁为梁板式预应力混凝土梁,索塔为H型,下部结构为空心墩、承台配桩基础。   图纸100多张

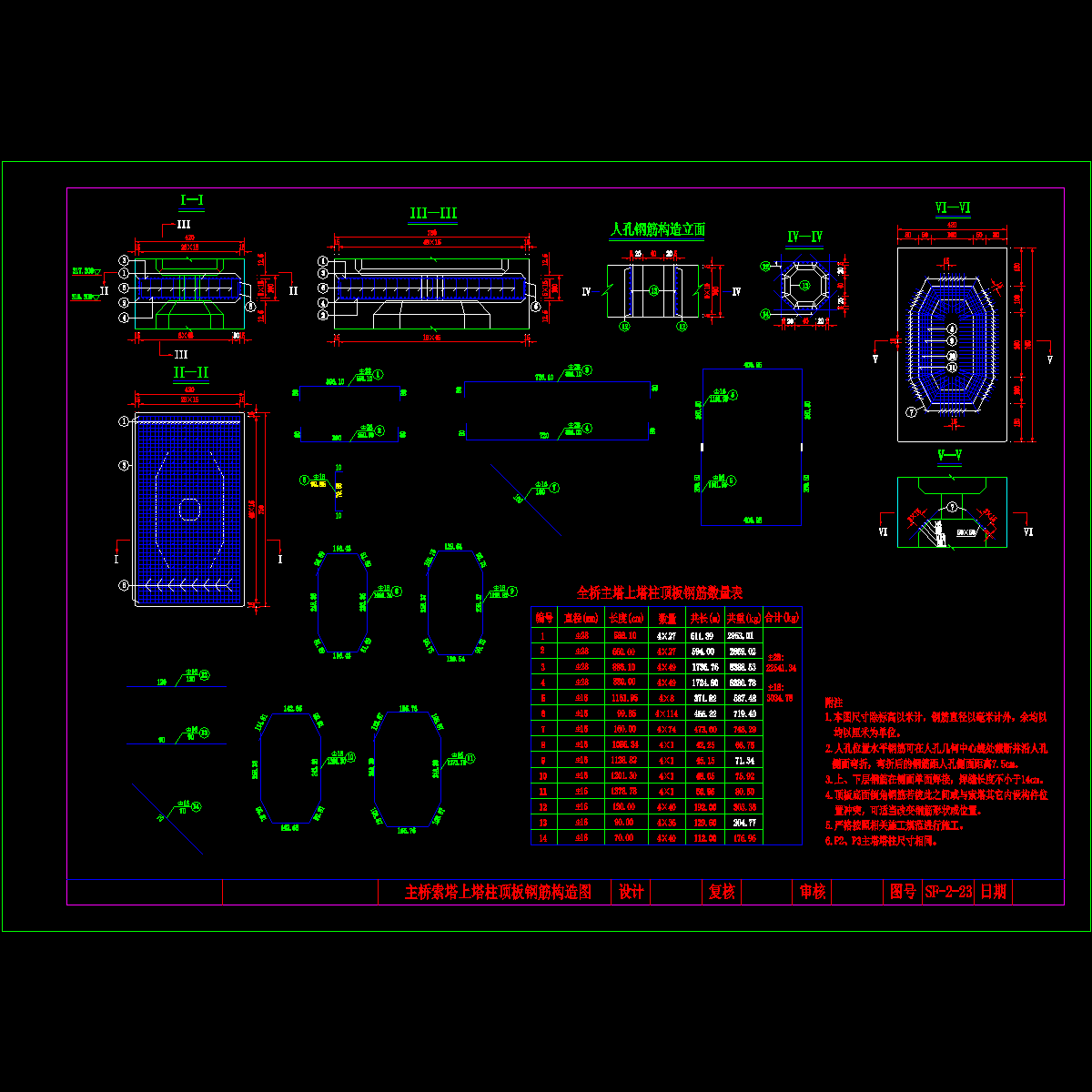

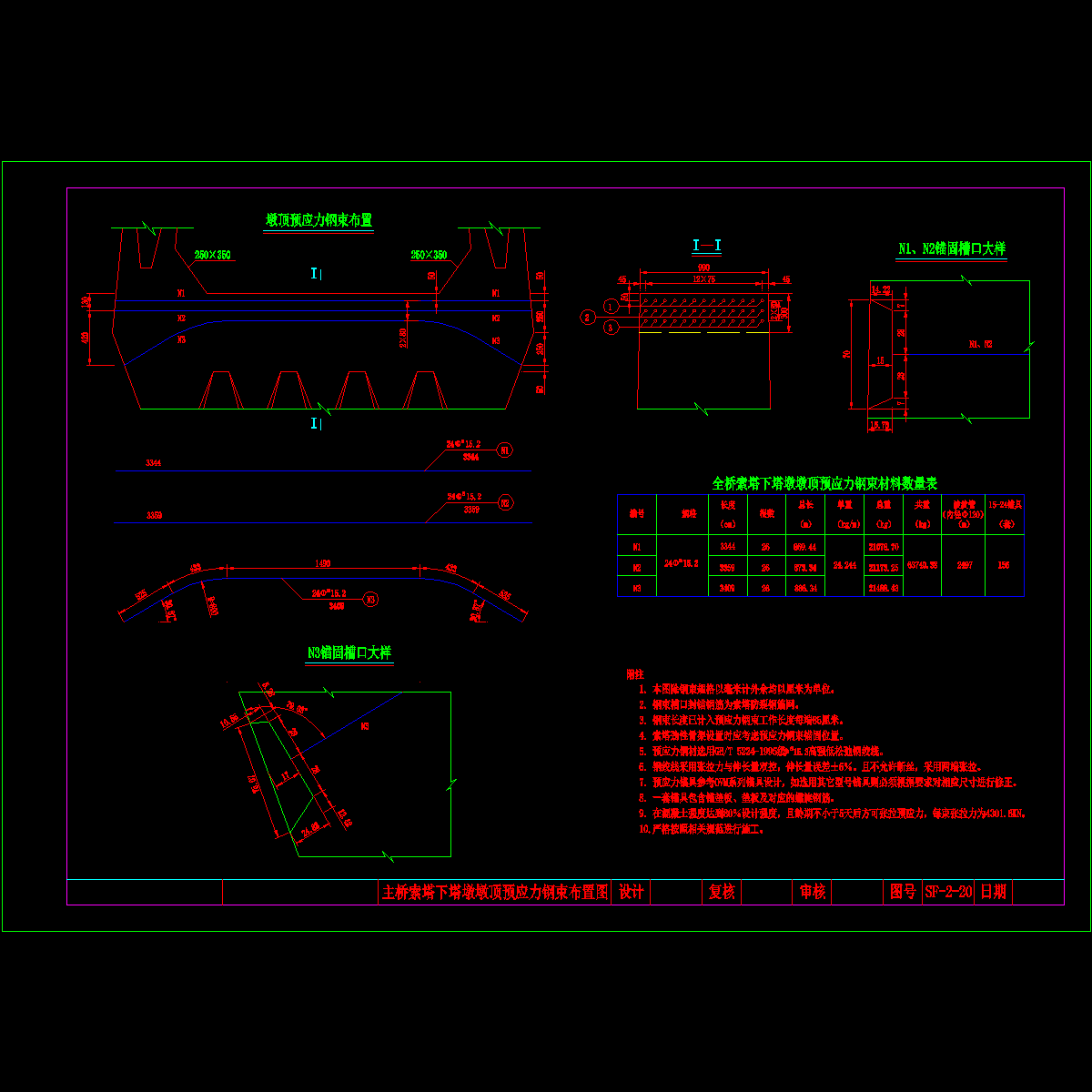

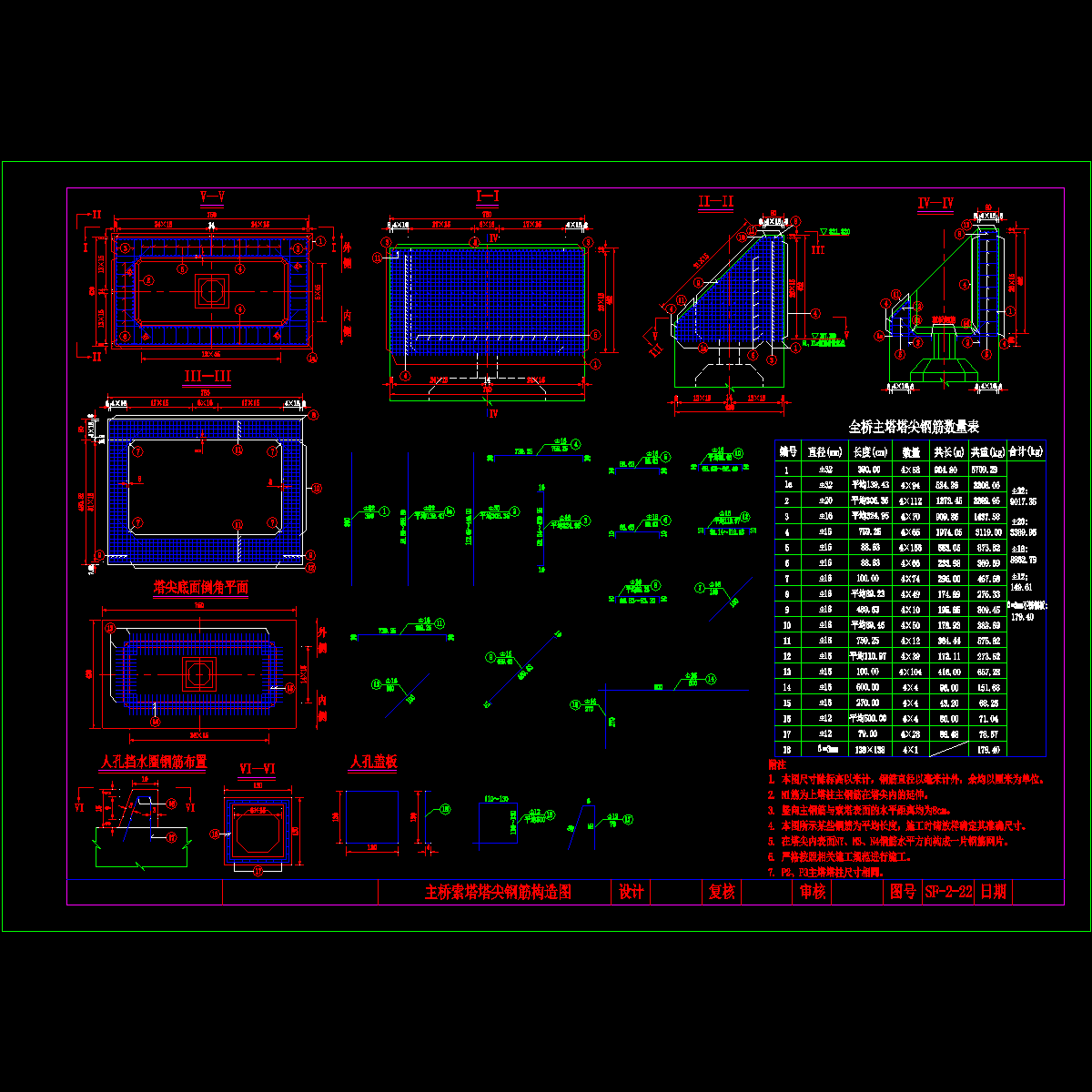

以下是附件的其中一部分截图,共10张,您也可以 搜索 更多您想要的资源
