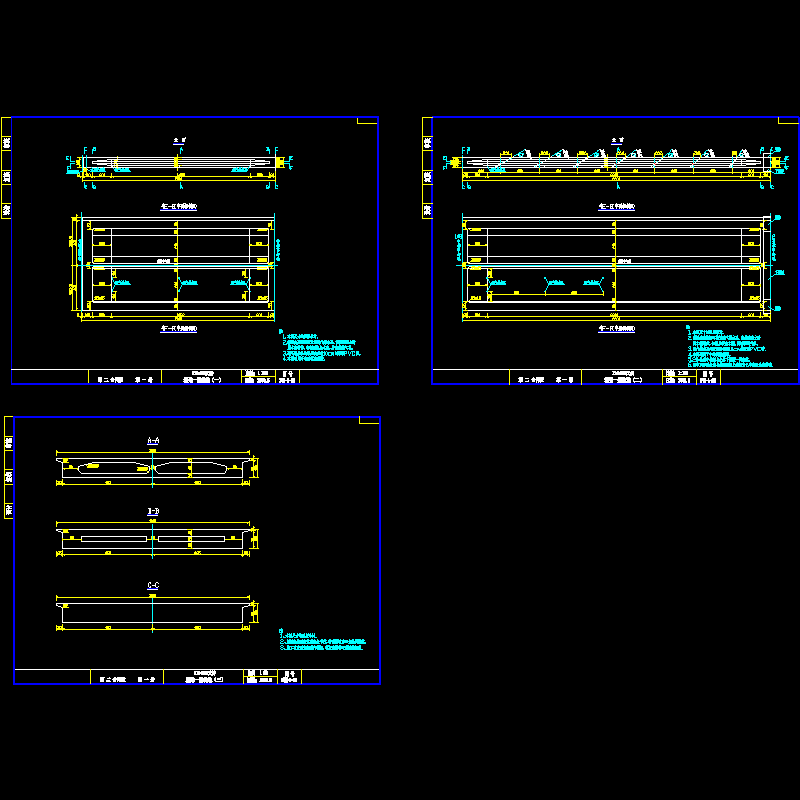

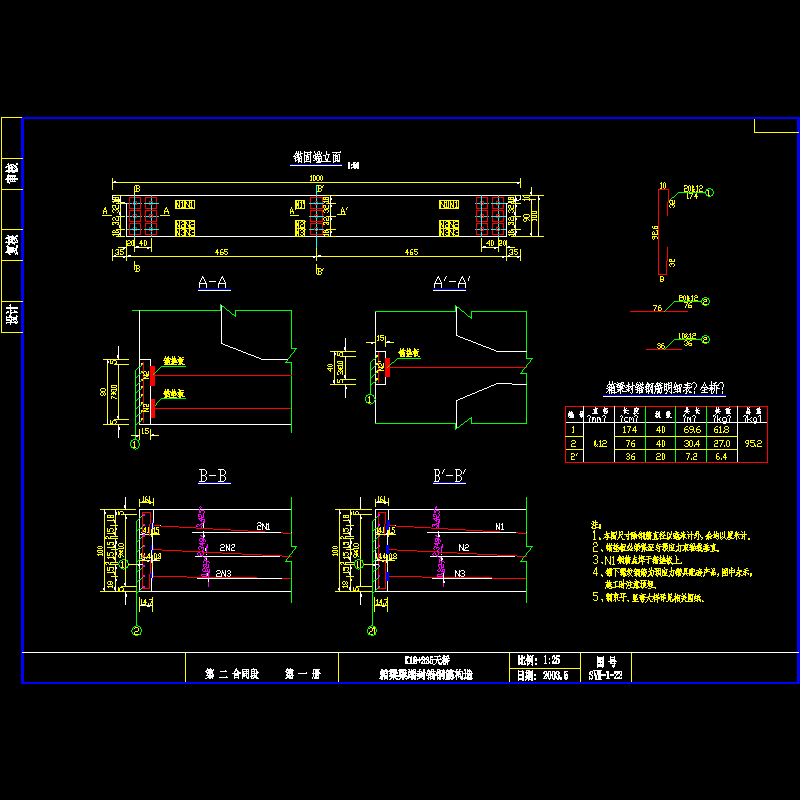

斜拉桥全套CAD图纸

一、 桥梁概述 　　本桥属河南省王***高速公路第二合同段，净宽7m上跨车行天桥。桥梁起讫桩号K0 307.17~K0 417.17，全长110m，中心桩号K0 362.17，与高速公路交叉桩号K18 225。上部结构采用（20 32 32 20）m预应力钢筋混凝土斜拉桥-连续梁组合体系，塔墩梁固结。下部结构采用圆端形桥墩、肋式台、钻孔灌注桩基础。 　　三、主要技术标准 　　 桥梁宽度： 1.0（护索区） 0.5m（护栏） 净—7.0m（行车道） 　　 0.5m（护栏） 1.0（护索区）=10.0m 　　 桥面横坡： 2 % 　　 桥梁纵坡： 2.6% 　　设计荷载： 汽车—20级，挂车—100 　　 地震烈度： 基本烈度Ⅶ度，按Ⅷ度设防 　　 桥面铺装： 6~13cm厚40号混凝土调平层 6cm沥青混凝土铺装
