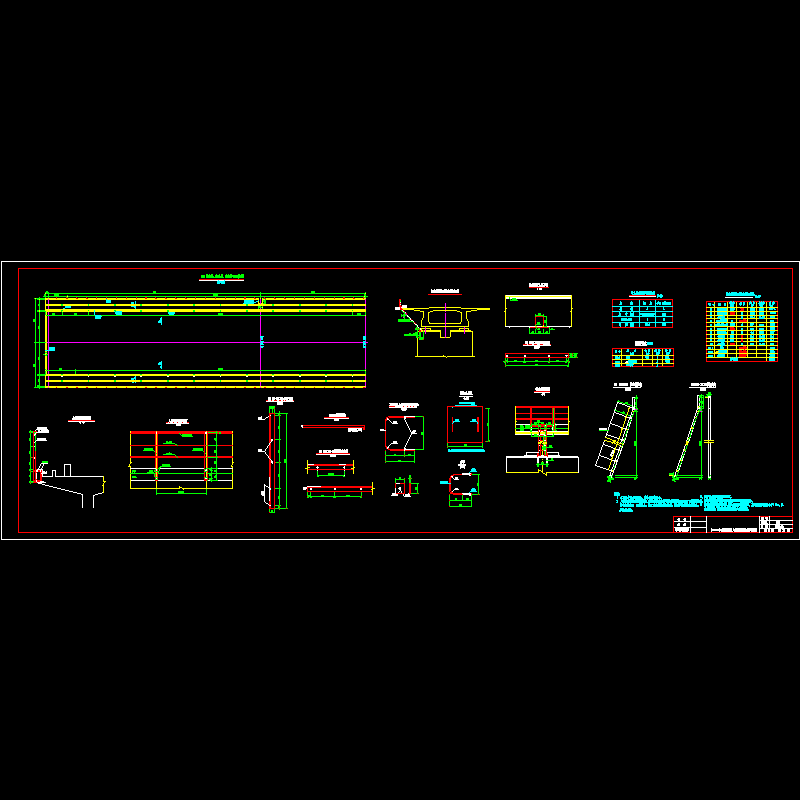

m双线连续梁人行道栏杆及检查梯布置节点CAD详图纸设计

附件详情

3 设计原则及技术参数
3.1 设计速度：160km/h，客货共线。
3.2 线路情况：
双线，直线，线间距5m。
3.3 地震参数：
地震动峰值加速度≤0.10g，地震动反应谱特征周期0.35s。
3.4 结构型式
3.4.1 桥面横向布置：(0.2m挡块宽 1.6m人行道宽 0.2m挡碴墙宽 9.5m道碴宽 0.2m挡碴墙宽 1.6m人行道宽 0.2m挡块宽)，梁顶面总宽13.5m。
3.4.2（32 32 32）m连续梁梁全长32.55 32 32.55＝97.1m，边支座中心线至梁端0.55m；等高粱，梁高2.8m；支座横桥向中心距为5.8m。
