市政道路钢筋混凝土盖板涵设计CAD图纸

附件详情

1.图中尺寸除标高以米计外,其余均以厘米计。
2.洞身每隔4-6米设置一道沉降缝,缝内填以沥青麻絮或不透水材料。
3.地基承载力不得低于0.25MPa,否则应进行换土或其它加固措施。
4.进出口为排水通畅可作适当开挖。
5.本涵洞桩号K3 540.00,涵洞轴线与路中线法向夹角为0度。
6.注意右侧边沟跌井与边沟的衔接。

包括：

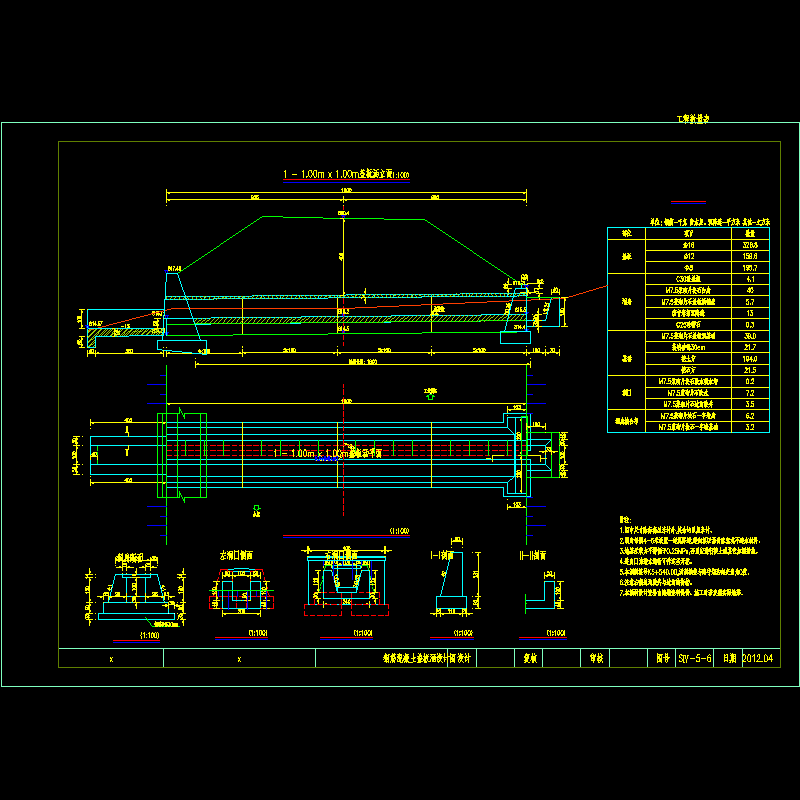

洞身断面
左洞口侧面
右洞口侧面
I-I剖面
II-II剖面
1-1.00m x 1.00m盖板涵平面
工程数量表
……
共计1张
