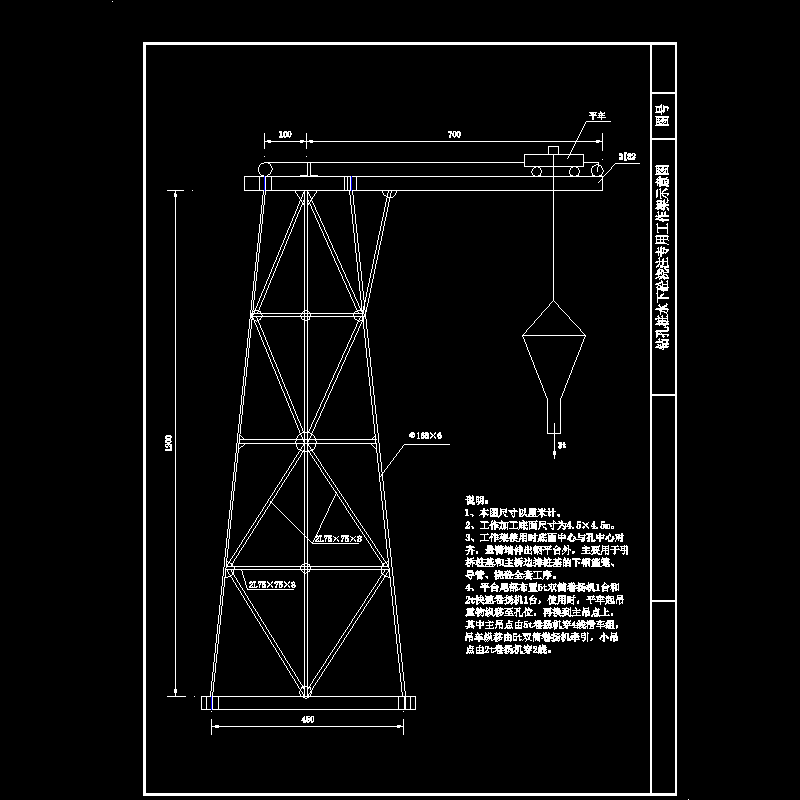

桥梁混凝土浇筑专用工作架CAD图纸

附件详情

说明：
1、本图尺寸以厘米计。
2、工作加工底面尺寸为4.5×4.5m。
3、工作架使用时底面中心与孔中心对齐，悬臂端伸出钢平台外，主要用于引桥桩基和主桥边排桩基的下钢筋笼、导管、浇砼全套工序。
4、平台尾部布置5t双筒卷扬机1台和2t快速卷扬机1台，使用时，平车起吊重物纵移至孔位，再换到主吊点上，其中主吊点由5t卷扬机穿4线滑车组，吊车纵移由5t双筒卷扬机牵引，小吊点由2t卷扬机穿2线。
