08年最新通用CAD图纸20mT梁设计CAD图纸

附件详情

一、技术标准与设计规范
1.《公路工程技术标准》（JTG B01－2003）
2.《公路桥涵设计通用规范》（JTG D60－2004）
3.《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62－2004）
4.《公路桥涵施工技术规范》（JTJ 041－2000）
5.《公路交通安全设施设计规范》（JTG D81－2006）
二、技术指标
主要技术指标表
公路等级 高速公路
路基宽度（m） 24.5（分离式路基）
汽车荷载等级 公路—Ⅰ级
行车道数 双向四车道
桥面宽度（m） 2×12.0
跨径（m） 20
斜度（°） 0、15、30
单幅桥梁片数 5
梁间距（m） 2.4
预制梁长（m） 中跨为19.5，边跨为19.71或19.67
预制梁高（m） 1.5
预制梁最大吊装重量（kN） 边梁423，中梁413
设计安全等级 一级
环境类别 Ⅰ类、Ⅱ类

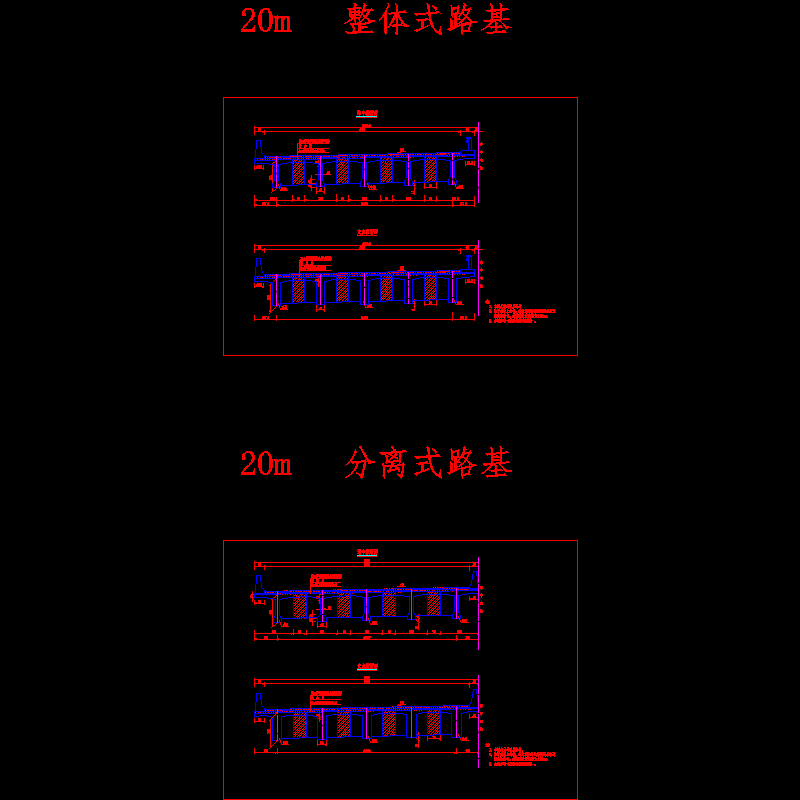

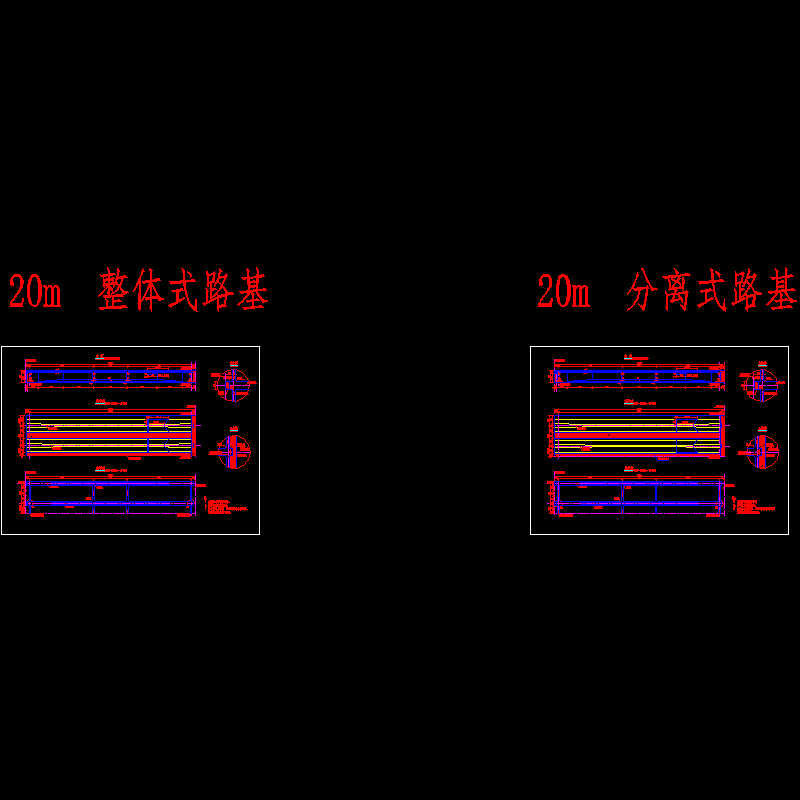

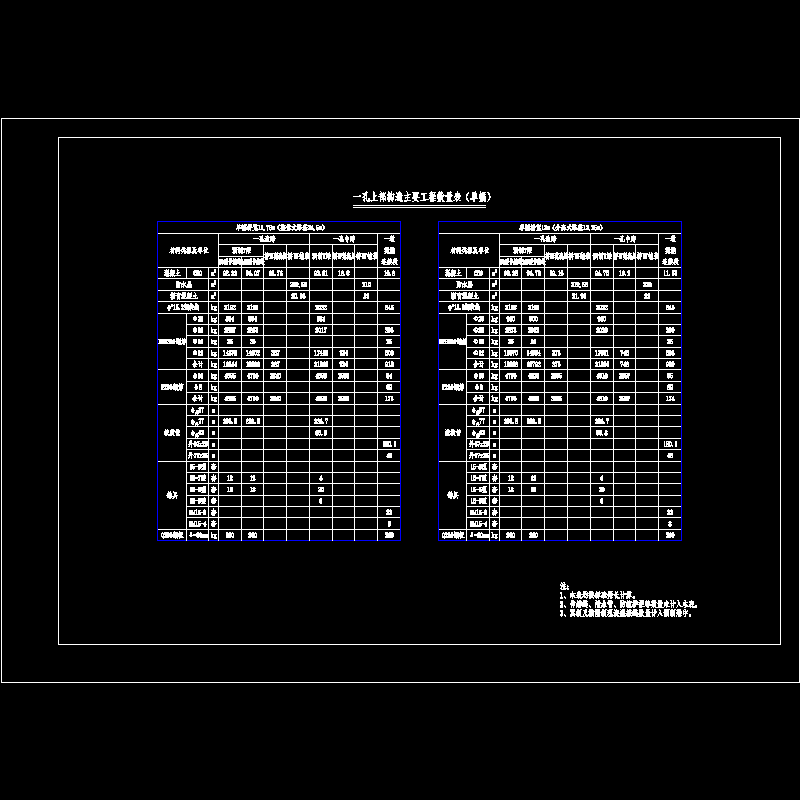

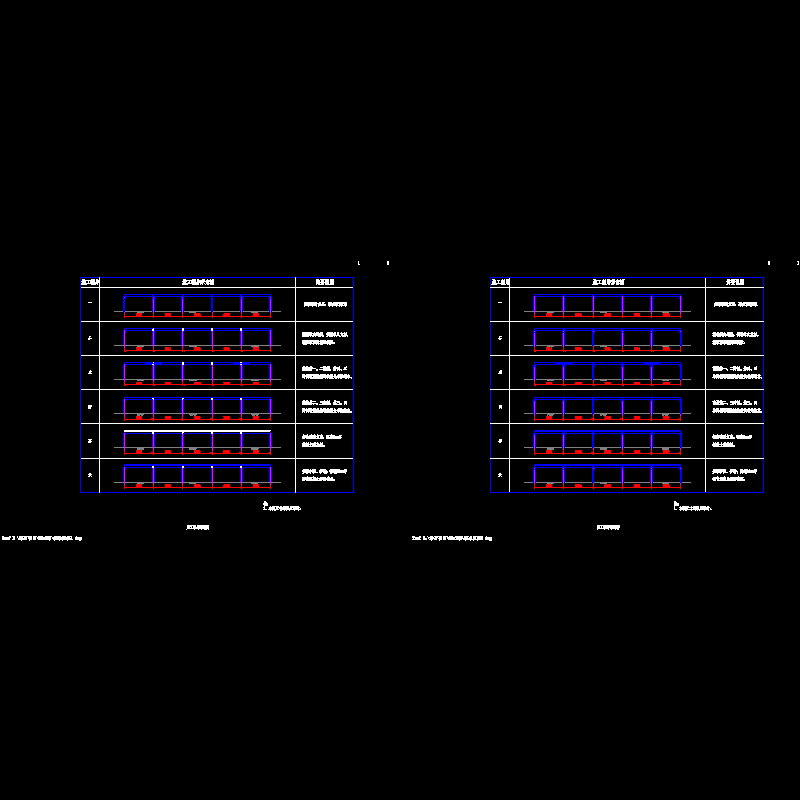

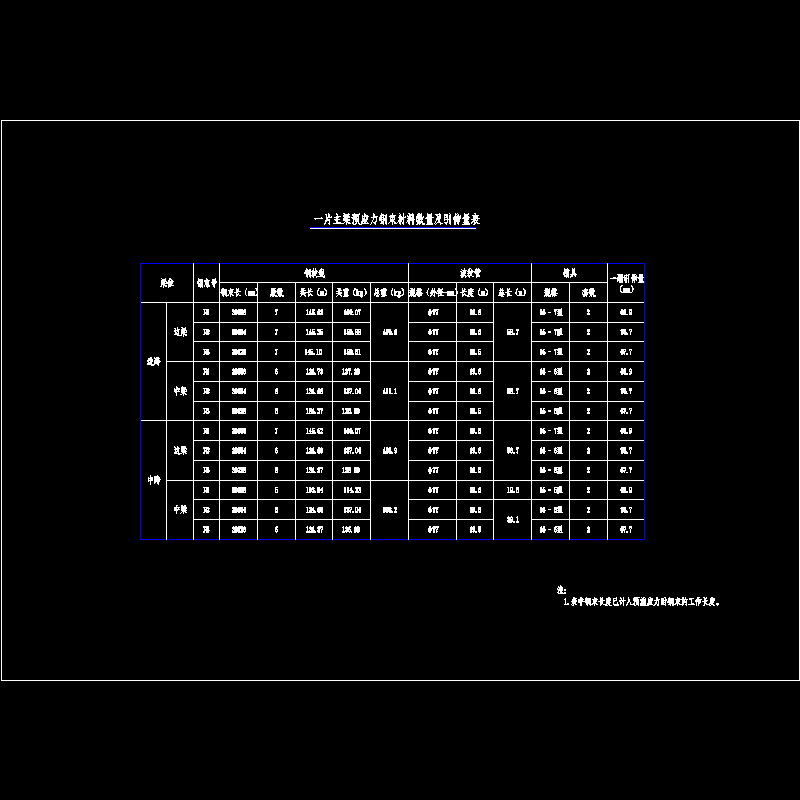

图纸25张
